Instalación De La Chimenea - VALBERG DH 60 EX 756C Guide D'utilisation

C
Utilización del aparato
Preparación antes de la instalación
ATENCIÓN
Lea las advertencias de la ficha de instrucciones relativas al funcionamiento
del aparato cuando se evacúe el aire hacia el exterior de la habitación.
Cuando la campana extractora funcione al mismo tiempo que otros aparatos alimentados
por una fuente de energía distinta de la electricidad, la presión negativa en la habitación
no debe superar los 4 Pa (4 x 10-5 bar).

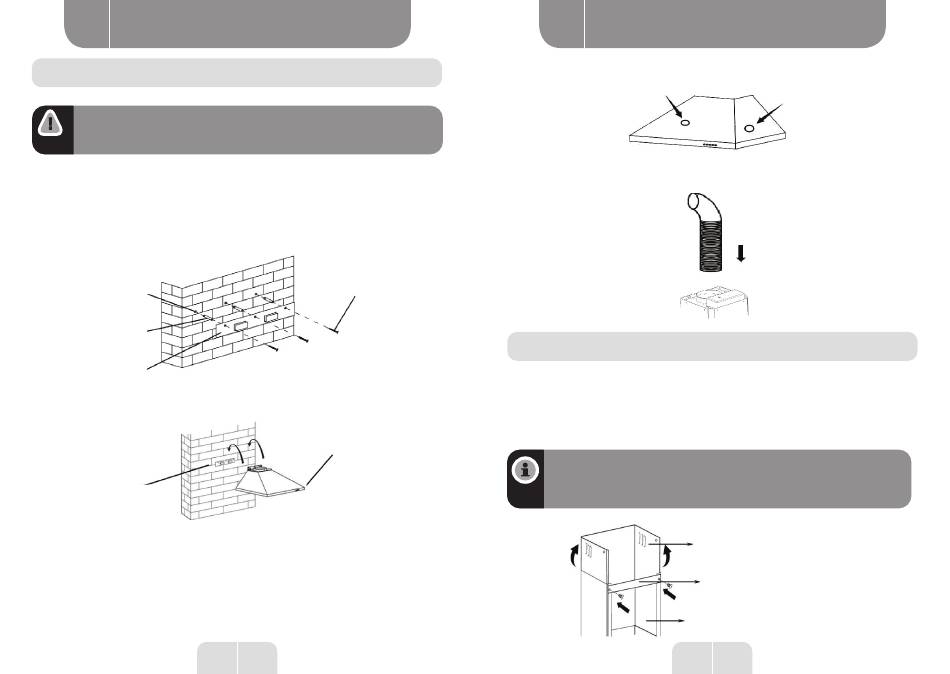

Perfore 3 orificios de 8 mm para alojar el soporte. Atornille y apriete el soporte en la pared
con los tornillos y los tacos suministrados.
Orificios en la pared
Trous dans le mur
Tacos para los
Cheville de vis
tornillos
Soporte de pared
Support mural
Levante la campana extractora hasta engancharla en el soporte de pared.
Support mural Soporte de pared
Una vez que haya colgado la campana en el soporte de pared, retire los filtros de grasa y
trace 2 puntos de referencia en el interior de la campana para hacer los orificios donde se
colocarán los tornillos de seguridad. A continuación, retire la campana, perfore los dos orificios
correspondientes e introduzca 2 tacos de pared. Finalmente, fije los tornillos de seguridad
utilizando 2 tornillos (ST4 de 30 mm).
Tornillos
Vis
(4 mm x 30 mm)
(4 mm x 30 mm)
Campana extractora
Hotte aspirante
52 ES
C
Utilización del aparato
Fije la válvula de retención en la salida de aire de la campana extractora. A continuación,
conecte el tubo de evacuación a la válvula de retención, tal y como se muestra a continuación.
Instalación de la chimenea
Introduzca la chimenea superior en la chimenea inferior y utilice 2 tornillos ST4 de 8 mm
para fijar la chimenea inferior y superior juntas.
Antes de fijar el soporte a la chimenea, decida la ubicación del soporte de la chimenea inferior
y realice los orificios que permitirán fijarla durante las siguientes fases.
OBSERVACIONES
No apriete demasiado los tornillos, asegúrese de poder ajustar la
chimenea superior de forma telescópica después del montaje.
Chimenea decorativa inferior Cheminée décorative inférieure
(exterior)
(extérieure)
53
Chimenea decorativa superior
Cheminée décorative supérieure
(interior)
(intérieure)
Soporte de la chimenea exterior
Support de cheminée inférieure
ES
