1.2

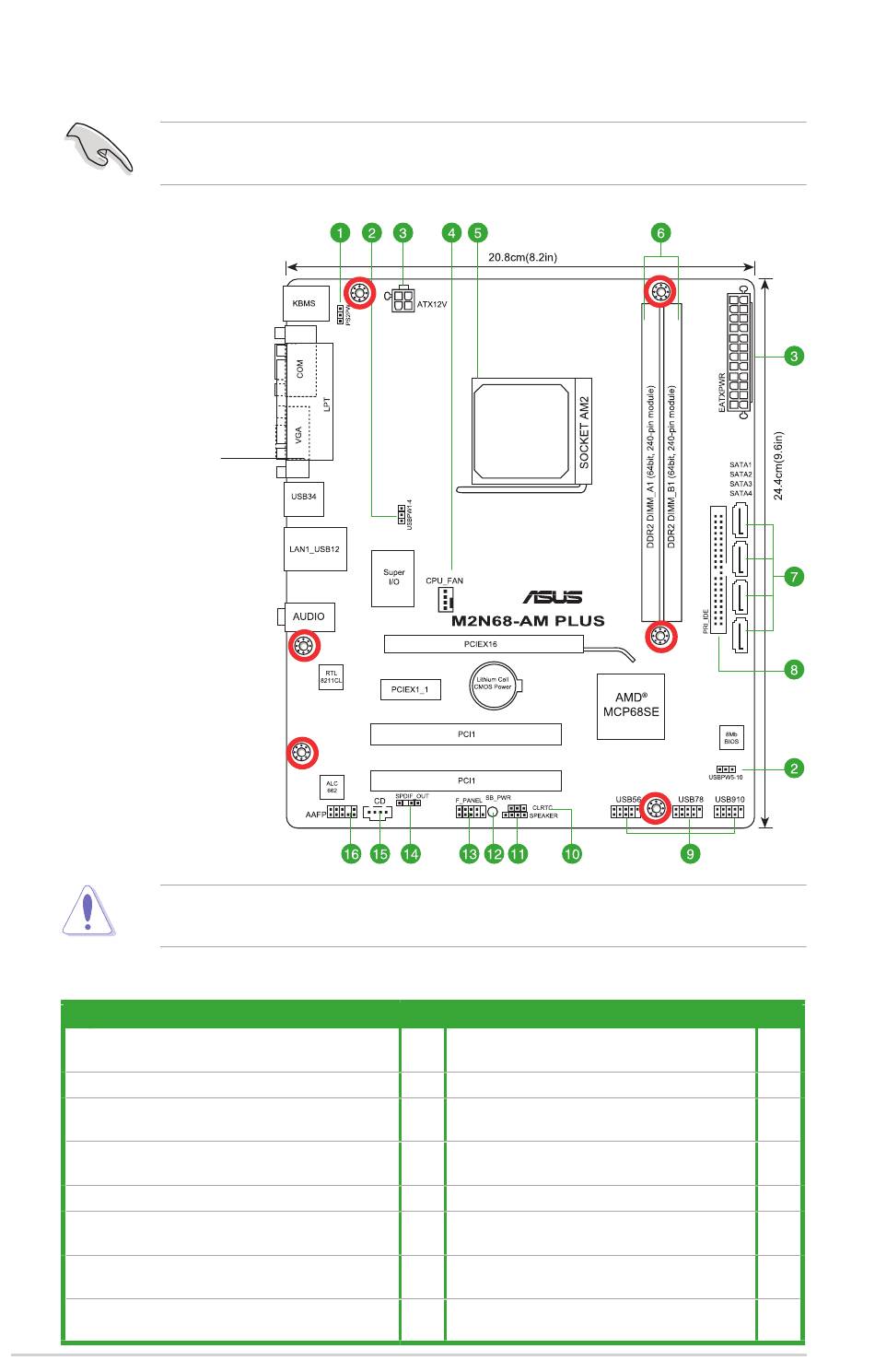

Vue générale de la carte mère
Vue générale de la carte mère
1.2.1
Layout de la carte mère
Assurez-vous d'avoir installé la carte mère sur le châssis dans le bon sens. La face
contenant les ports externes doit être orientée vers l'arrière du châssis.
Orientez ce côté vers
l'arrière du châssis
Insérez six vis dans les trous indiqués par les cercles pour sécuriser la carte mère sur le
châsseis. NESERREZ PAS trop les vis ! Vous risqueriez d'endommager la carte mère.
1.2.2
Contenu du layout
Connecteurs/Jumpers/Slots
1.
Alimentation clavier / souris (3-pin KBPWR)
2.
USB device wake-up (3-pin USBPW1-4 ,and5-8)
3.
Connecteurs d'alimentation ATX (24-pin
EATXPWR, 4-pin ATX12V)
4.
Connecteurs de ventilation CPU (4-pin
CPU_FAN)
5.
Socket CPU AM2+/AM2
6.
Slots DDR2
7.
Connecteurs Serial ATA (7-pin SATA1-4)
8
Connecteur IDE (40-pin PRI-EIDE)
IDE (40-pin PRI-EIDE)
ASUS M2N68-AM PLUS
Page
1-8
1-7
(24-pin
1-12
CPU (4-pin
1-11
1-3
1-3
(7-pin SATA1-4)
1-9
1-10
Connecteurs/Jumpers/Slots
9.
Connecteurs USB (10-1 pin USB56
USB (10-1 pin USB56
USB78, and USB 910)
10.
Clear RTC RAM (3-pin CLRTC)
11.
Connecteur pour haut-parleurs (4-pin
SPEAKER)
12.
LED embarquée
13.
Connecteur panneau système (10-1 pin PANEL)
14.
Connecteur audio numérique (4-1 pin
SPDIF_OUT)
15.
Connecteur audio pour lecteur optique
(4-pin CD)
16.
Connecteur audio en façade (10-1 pin
AAFP)
Page
1-11
1-7
1-12
1-1
(10-1 pin PANEL) 1-13
(4-1 pin
1-14
1-10
(10-1 pin
1-13
1-2
