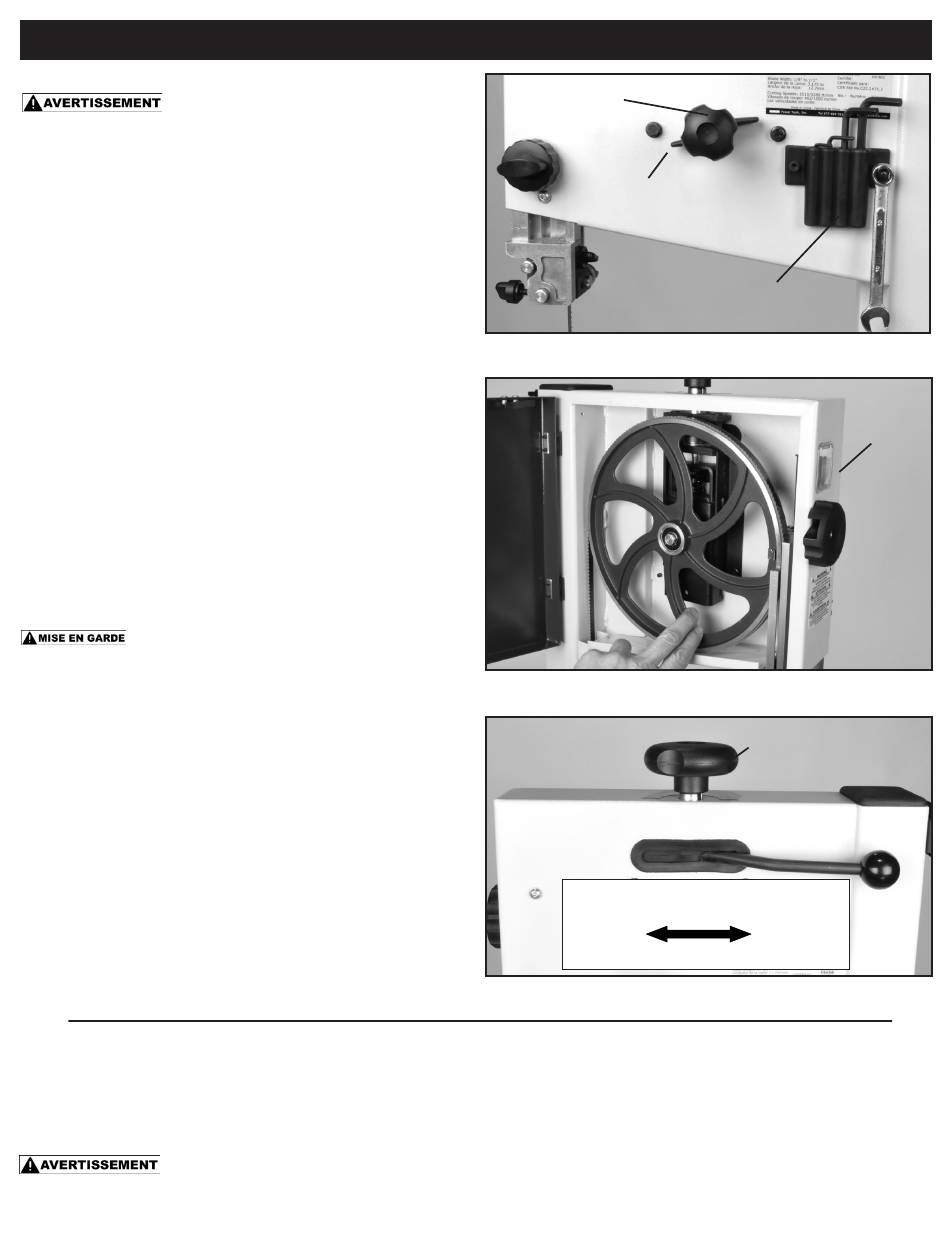

ALIGNEMENT DE LA LAME DE SCIE
Débranchez la scie à ruban. Une lame a été
installée en usine. Il est recommandé de vérifier d'alignement de
la lame avant son utilisation. Assurez-vous que les guides-lames
supérieurs et inférieurs soient ajustés à l'écart de la lame.
1. Ouvrez les deux portes. À l'arrière de la machine, desserrer le
bouton de verrouillage de l'écrou à oreilles (#66) en le tournant
dans le sens contraire des aiguilles d'une montre.
FIG. 17.
2. Tournez la poignée d'alignement (#67) de la lame dans le sens
des aiguilles d'une montre ou dans le sens contraire et en même
temps, tournez délicatement la roulette supérieure (#6) à la main.
Vérifiez l'alignement de la lame sur la roue en regardant par la
fenêtre latérale (#72). Faites faire au moins trois rotations de roue
ou jusqu'à ce que la lame soit alignée sur le centre de la roue.
FIG. 18.
3. Une fois que la lame circule bien au centre, resserrez le bouton
de l'écrou à oreilles et refermez les portes. Si l'alignement de la
lame sur la roue inférieure (#156) est nécessaire, voir la page 22.
REMARQUE : Les lames de 1/8 po. (3,18 mm) devraient être d'un
gabarit de 0.018 à 0.020 po. (0,46 à 0,51 mm) pour réduire les diffi-
cultés d'alignement qui sont fréquentes avec cette largeur de lame.
REMARQUE : la roue inférieure a été préréglée en usine
et tout changement effectué à cette roue ne devrait être fait
seulement qu'après avoir bien lu et compris les instructions. Le
non-respect de cette consigne peut endommager la machine.
AJUSTEMENT DE LA TENSION DE LAME
Tendez toujours la lame avec le levier de
dégagement rapide (#23) en position «ON». Le non-respect de
cette consigne peut engendrer un manque de tension de la lame
ou un échec de tension. FIG. 19.
REMARQUE : Relâchez ou mettez le levier de tension de lame
en position «OFF» seulement pour changer la lame, ou pour
prolonger la durée de vie de la lame quand la scie n'est pas
utilisée sur de longues périodes.
1. Pour ajuster la tension de lame, tournez la roulette manuelle de
tension de lame (#20) située sur le dessus de la scie. FIG. 19.
2. Pour resserrer la tension sur la lame, tournez la roulette
manuelle dans le sens des aiguilles d'une montre. Pour desserrer
la tension sur la lame, tournez la roulette manuelle dans le sens
contraire.
Règle générale pour la tension de lame : Avec la scie
débranchée, le garde-lame en haut et les guides-lames placés à
l'écart de la lame, vous devriez avoir une déviation de la lame de
scie de 6,3 mm (1/4 po.), lorsqu'un doigt est appuyé contre le coté
de la lame.
CHANGEMENT DE LA LAME DE SCIE À RUBAN
Cette scie à ruban est équipée en usine et elle est ajustée
avec une lame d'utilisation générale pour couper le bois.
Pour changer la lame de scie, la procédure suivante doit être
suivie :
Débranchez la machine de sa source de
courant, pour qu'elle ne puisse pas démarrer accidentelle-
ment lors du changement de lame de scie.
AJUSTEMENTS
POIGNÉE D'ALIGNEMENT DE LA LAME
1.
Retirez le guide à refendre et le rail de guidage de la table.
FIG. 20, A.
2. Retirez le boulon de réglage de l'aplomb de la table de la
fente de la lame située à l'avant de la table. FIG. 20, B.
3. Ouvrez les portes du haut et du bas des roues d'entrainement.
4. Éloignez les guides-lames inférieurs et
et de l'arrière de la lame de scie. FIG. 20, C, D. Voir aux pages
15 et 16 pour plus de détails.
14
BOUTON AVEC ÉCROU À
OREILLES
SUPPORT À OUTIL
FIGURE 17
FIGURE 18
Levier de relâchement rapide
OFF
(ARRÊT)
FIGURE 19
SUITE À LA PAGE SUIVANTE
FENÊTRE
LATÉ-
RALE
ROULETTE MANUELLE
DE TENSION DE LAME
ON (EN
MARCHE)
supérieurs des côtés
