5. Relâchez la tension de la lame en déplaçant le levier
d'ouverture rapide en partant de la droite vers la gauche. FIG.
19.
6. Enlevez la lame de scie de la roue supérieure, ensuite faites
la passer au travers des guides supérieurs (C) de lame, puis
de la fente de la table (E), des guides inférieurs (D) de lame et
ensuite faites-la ressortir par la fente gauche (F) de la colonne
de la machine et finalement par la roue inférieure.
Faites attention de ne pas vous couper sur les
dents aiguisées de la scie. Portez des gants pour vous protéger.
7. En installant une lame neuve, renversez les étapes du point
6 ci-dessus. Assurez-vous que les dents de lame soient dirigées
vers le bas et vers vous, à la position où la lame passe au
travers de la table.
8. Centrez la lame sur les deux roues.
9. Retendez la nouvelle lame en déplaçant le levier de
dégagement rapide à la position «ON», voir la Fig. 19 et vérifiez
l'alignement de la lame. La lame devrait fonctionner au centre
des roues. Consultez la section « Alignement de la lame de scie
» à la page 14 pour plus de détails.
10. Fermer et verrouiller les deux portes de roue.
11. Réinstaller le boulon de réglage de l'aplomb de la table et le
rail de guidage avant.
12. Ajustez les guides de lame , comme il est décrit ci-dessous
aux
aux pages 16 et 17.
13. Remettez la tension sur la lame comme décrit
14.
Rebranchez le courant pour continuer l'utilisation de la scie
à ruban.

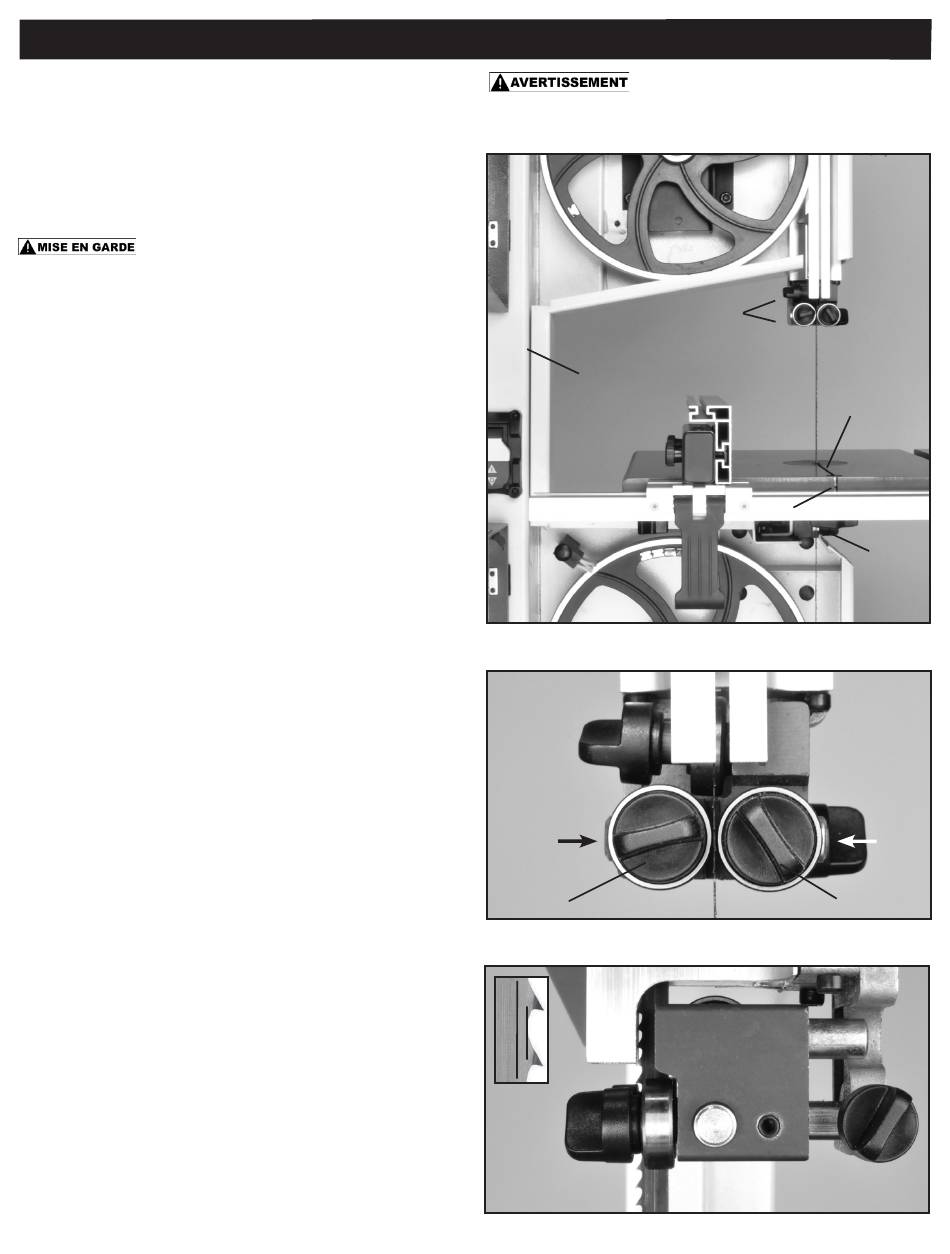

AJUSTEMENT DES GUIDES DE LAME
La scie à ruban Deluxe a des guides d'ajustement rapide
de lame munis de ressorts et de roulements à billes pour
effectuer un réglage rapide et facile des lames. Une fois
que la scie à ruban est correctement centrée sur les roues
d'entrainement, les roulements du guide peuvent être réglés.
Pour ajuster les guides de lame :
Guides supérieurs :
1. Placez les rouleaux de guidage de gauche et de droite à
1/32 po. (0,8 mm) des cotés de la lame. D'abord, desserrer
leurs poignées de verrouillage situées en avant (#134, FIG.
22, A) en les tournant dans le sens contraire des aiguilles
d'une montre. Les axes du guide (#154) qui retiennent les
roulements à bille de guidage sont sous tension à ressort !
Pour déplacer les guides vers la lame, poussez simplement
les extrémités des moyeux du guide (B), ou utilisez les
poignées de verrouillage situées en avant pour tirer les guides
vers la lame. Bloquez les guides en place en les tournant dans
le sens horaire. FIG. 22.
2. Les guides devraient être approximativement à 1,6 mm
(1/16 po.) derrière la gorge des dents de la lame de scie. S'ils
ont besoin d'être déplacés, desserrer la poignée arrière de
serrage (#134, FIG. 22 et 23, D) et déplacer le bloc supérieur
de guidage (#153, E) qui retient les guides pour qu'ils soient
correctement positionnés en derrière des gorges de la lame.
Resserrez ensuite la poignée, une fois terminé. FIG. 23.
SUITE À LA PAGE 16
AJUSTEMENTS
LE COMMUTATEUR D'ALIMENTATION DOIT ÊTRE DANS SA POSITION D'AR-
RÊT, JUSQU'À CE QUE TOUS LES AJUSTEMENTS SOIENT COMPLÉTÉS.
à la page 14.
C
B
A
1,6 mm
(1/16 po.)
VUE LATÉRALE
DES GUIDES SUPÉRIEURS
15
LA MACHINE NE DOIT PAS ÊTRE BRANCHÉE ET
C
F
A
FIGURE 20
FIGURE 22
E
FIGURE 23
E
B
D
GUIDES
SUPÉRIEURS
B
A
D
