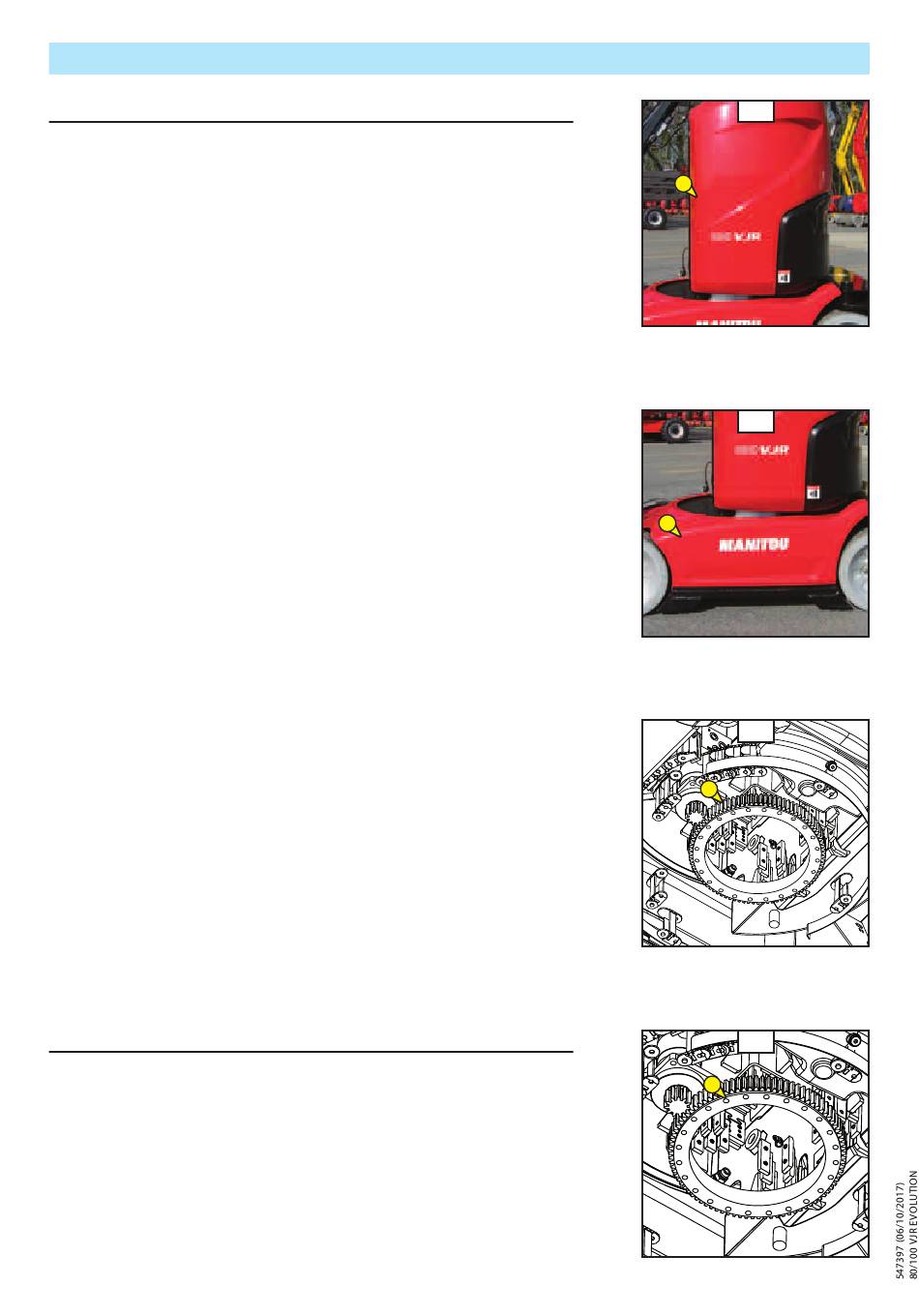

TOUTES LES 100 HEURES DE MARCHE

1 - C '
OURONNE D ORIENTATION TOURELLE
Le graissage des chemins de roulement et lubrification de la denture doit s'effectuer
toutes les 100 heures de services, ainsi qu'avant et après une longue période d'arrêt.
- Démonter les capotages de la tourelle. Rep. 1 (Fig. A).
- Déposer le capot droit du châssis Rep. 2 (Fig. B).
- À l'aide d'un pinceau, appliquer le lubrifiant (Voir le chapitre "LUBRIFIANTS") sur les
dentures couronne et pignon Rep. 3 (Fig. C).
2 - S
ERRAGE DES VIS DE LA COURONNE D
Le contrôle du serrage des vis Rep 4 (Fig. D) doit être effectué au plus tard après 50
heures de service. Ensuite il est nécessaire de répéter ce contrôle toutes les 100 heures
de service.
- Le couple des serrages des vis est : 12 daN/m ± 10%.
'
ORIENTATION TOURELLE
GRAISSER
CONTRÔLER
3-15
A
1
B
2
C
3
D
4
