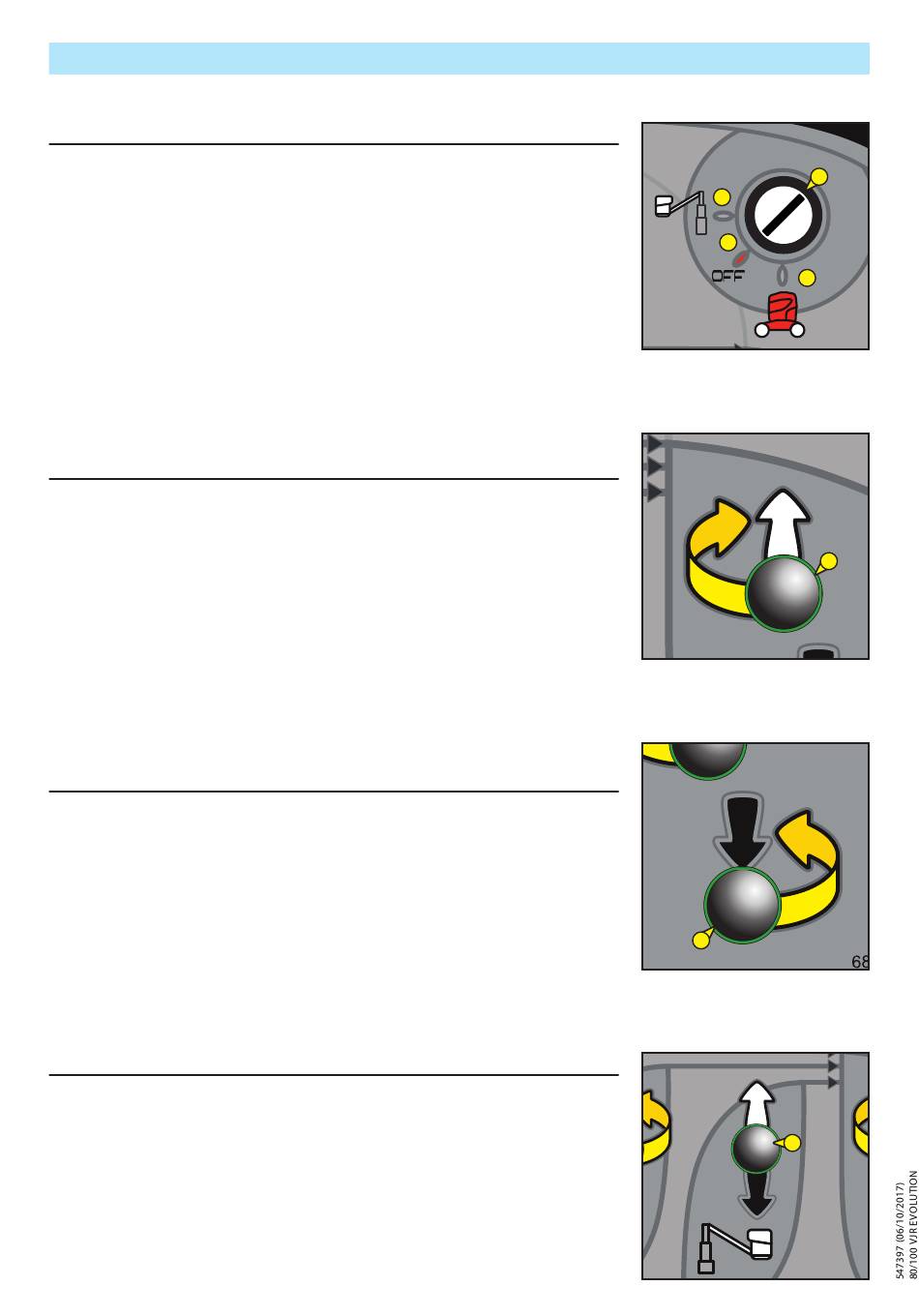

POSTE DE SECOURS ET DE MAINTENANCE AU SOL

1 - C
OMMUTATEUR À CLÉ DE SÉLECTION DES COMMANDES AU SOL OU DANS LE PANIER
Ce sélecteur a trois positions, la position centrale est la position d'arrêt.
Position A :
- Les commandes se font depuis le poste de contrôle et de commande panier.
Position B :
- Position neutre, les commandes de la nacelle sont hors tension (retirer la clé dans cette
position).
Position C :
- Les commandes se font depuis le poste de secours et de maintenance au sol.
'
2 - T
OUCHE DE COMMANDE D ÉLÉVATION DU MÂT TÉLESCOPIQUE
'
D ÉLÉVATION DU PENDULAIRE
En appuyant sur cette touche de commande Rep. 2 et, simultanément, sur une des touches de
sélection vous effectuez :
- Une élévation du mât télescopique, une rotation tourelle à gauche ou une élévation du
pendulaire.
3 - T
OUCHE DE COMMANDE DE DESCENTE DU MÂT TÉLESCOPIQUE
DESCENTE DU PENDULAIRE
En appuyant sur cette touche de commande Rep. 3 et, simultanément, sur une des touches de
sélection vous effectuez :
- Une descente du mât télescopique, une rotation tourelle à droite ou une descente du
pendulaire.
4 - T
OUCHE DE SÉLECTION DU PENDULAIRE
Élévation du pendulaire :
- Appuyer sur la touche de sélection Rep. 4 et sur la touche de commande Rep. 2 pour
effectuer une élévation du pendulaire.
Descente du pendulaire :
- Appuyer sur la touche de sélection Rep. 4 et sur la touche de commande Rep. 3 pour
effectuer une descente du pendulaire.
,
DE ROTATION TOURELLE À GAUCHE OU
,
DE ROTATION TOURELLE À DROITE OU DE
2-22
1
A
B
C
2
3
4
