Manitou 80 VJR EVOLUTION Notice D'instructions page 88

3 - H
UILE HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
VIDANGE DE L'HUILE :

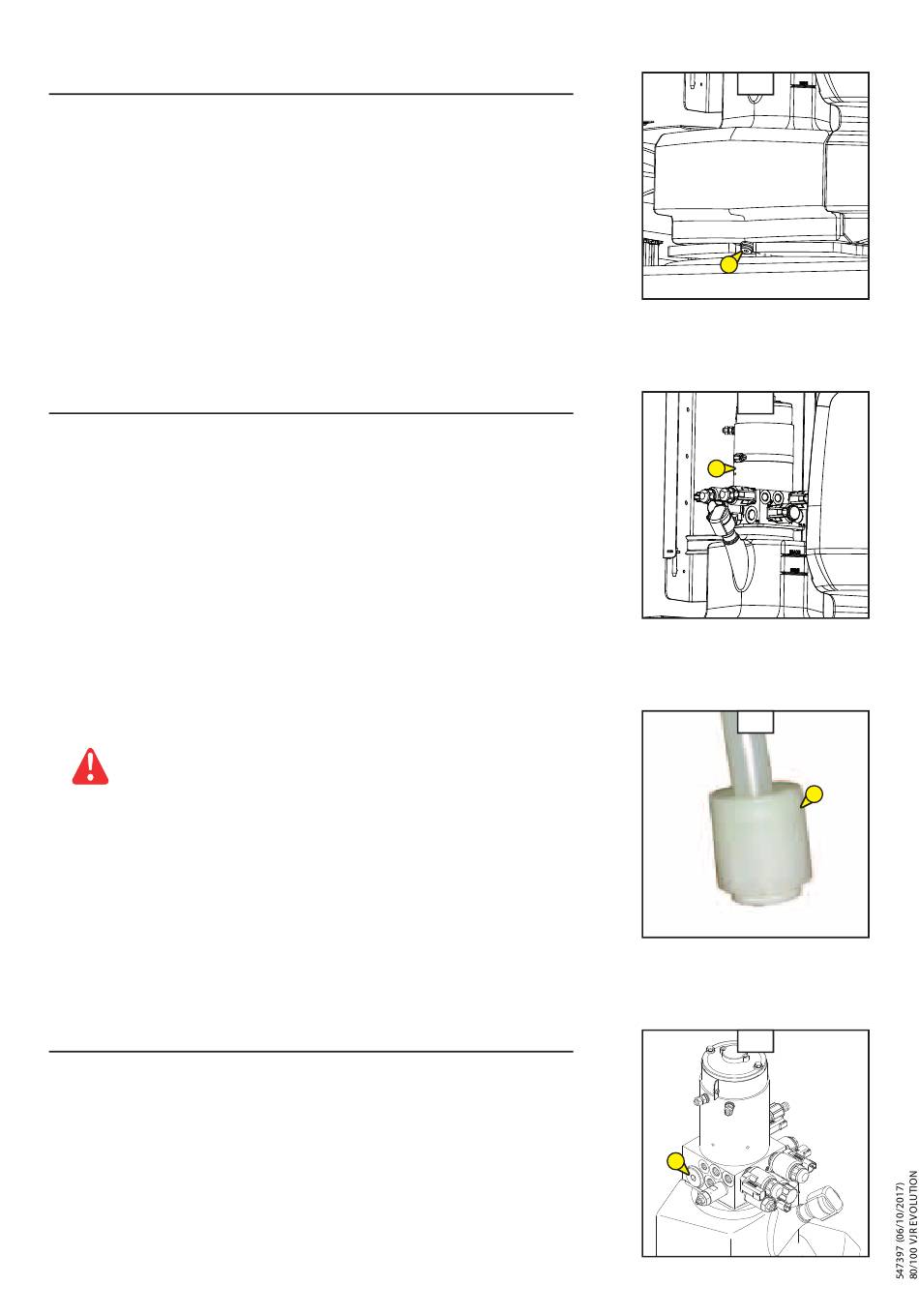

- Déposer un bac sous le bouchon de vidange Rep. 1 (Fig. A) et le dévisser.
- Enlever le bouchon de remplissage afin de faciliter la vidange.
4 - C
RÉPINE DU CIRCUIT HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
VIDANGE DE L'HUILE :
- Déposer un bac sous le bouchon de vidange Rep. 1 (Fig. A) et le dévisser.
- Enlever le bouchon de remplissage afin de faciliter la vidange.
NETTOYAGE DE LA CRÉPINE :
- Déposer la mini centrale hydraulique Rep. 2 (Fig. B), déposer la crépine qui se trouve à
l'extrémité du tube plastique Rep. 3 (Fig. C).
REMPLISSAGE DE L'HUILE :
- Remettre et serrer le bouchon de vidange Rep. 1 (Fig. A)
- Faire le plein avec de l'huile hydraulique (Voir le chapitre "LUBRIFIANTS") par l'orifice
de remplissage (Voir : "N
IVEAU DE L
- Le niveau de l'huile doit être compris entre le niveau MINI et le niveau MAXI.
Se débarrasser de l'huile de vidange de manière écologique.
5 - F
ILTRE HYDRAULIQUE
- Placer la nacelle sur un sol horizontal en position transport.
- Ouvrir le capotage droit.
- Dévisser la vis Rep. 4 (Fig. D) et extraire le filtre situé à l'intérieur.
- Filtre à utiliser : voir le chapitre "ÉLÉMENTS FILTRANTS".
VIDANGER - REMPLACER
'
").
HUILE HYDRAULIQUE
NETTOYER
REMPLACER
3-16
A
1
B
2
C
3
D
4
