15. Annexes
15.1. Enlèvement de carters de protection
Attention : L'enlèvement de carters de protection est considéré comme un
entretien. Coupez toujours le moteur, enlevez le capuchon de la bougie et portez
les vêtements appropriés.
Attention : Les carters de protection sont destinés à protéger les zones dange-
reuses et à éviter ainsi les accidents. Il est par conséquent formellement interdit
de travailler ou de démarrer le moteur ou d'enclencher un entraînement sans
ces carters de protection.
Attention : La personne qui enlève le carter de protection est censée être
consciente de créer une situation dangereuse et est donc responsable d'assurer
la sécurité d'une autre manière. Elle retire par conséquent toujours la clé de
contact pour empêcher que des tiers ne puissent démarrer la machine indépen-
damment de sa volonté.

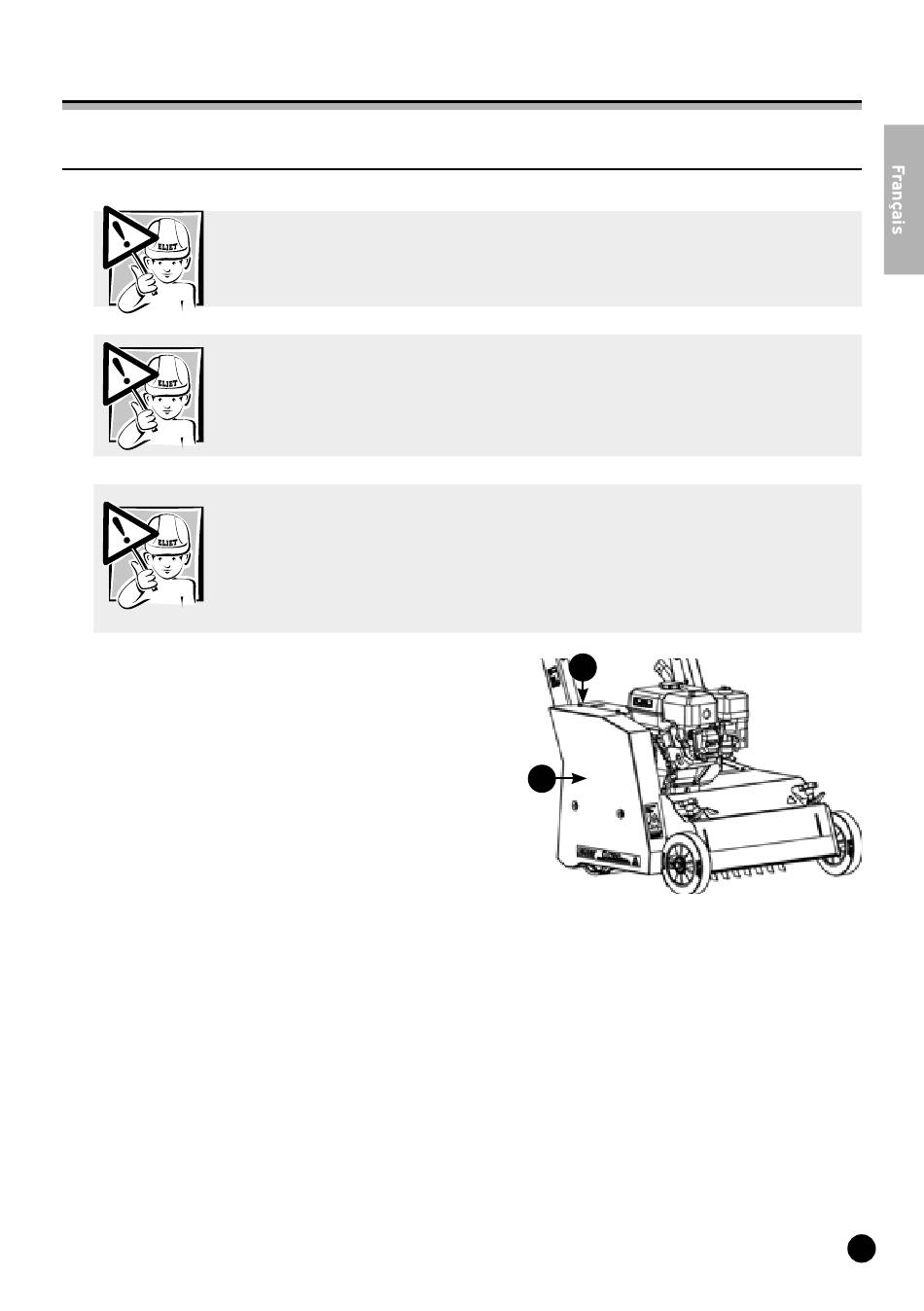

La machine comporte deux carters de protection :
1.
Le petit carter de protection du réducteur de
l'entraînement d'avancement.
2. Le grand carter de protection protége-
ant l'entraînement par courroie des lames,
l'entraînement par courroie de la vis sans fin
d'évacuation, l'entraînement par courroie du
réducteur et l'entraînement par chaîne entre le
réducteur et le rouleau de traction.
Le petit carter de protection est fixé par 3 boulons M6 (clé de 10).
• Desserrez entièrement les boulons (tournez dans le sens inverse des aiguilles d'une montre).
Les écrous sont fixés au châssis, une seule clé suffit donc.
• Enlevez le carter de la machine en le faisant glisser horizontalement.
• Prenez garde aux câbles en le replaçant. Assurez-vous que ceux-ci sont repoussés dans les
évidements prévus à cet effet pour qu'ils ne soient pas écrasés.
• Aux deux points de fixation supérieurs, veillez à ce que le bord du petit carter de protection soit
placé sous celui du grand.
Le grand carter de protection est fixé par 4 boulons M6 (clé de 10).
• Desserrez ici également les boulons de fixation un par un (en tournant dans le sens inverse des
aiguilles d'une montre).
1
2
59
