Annexes :

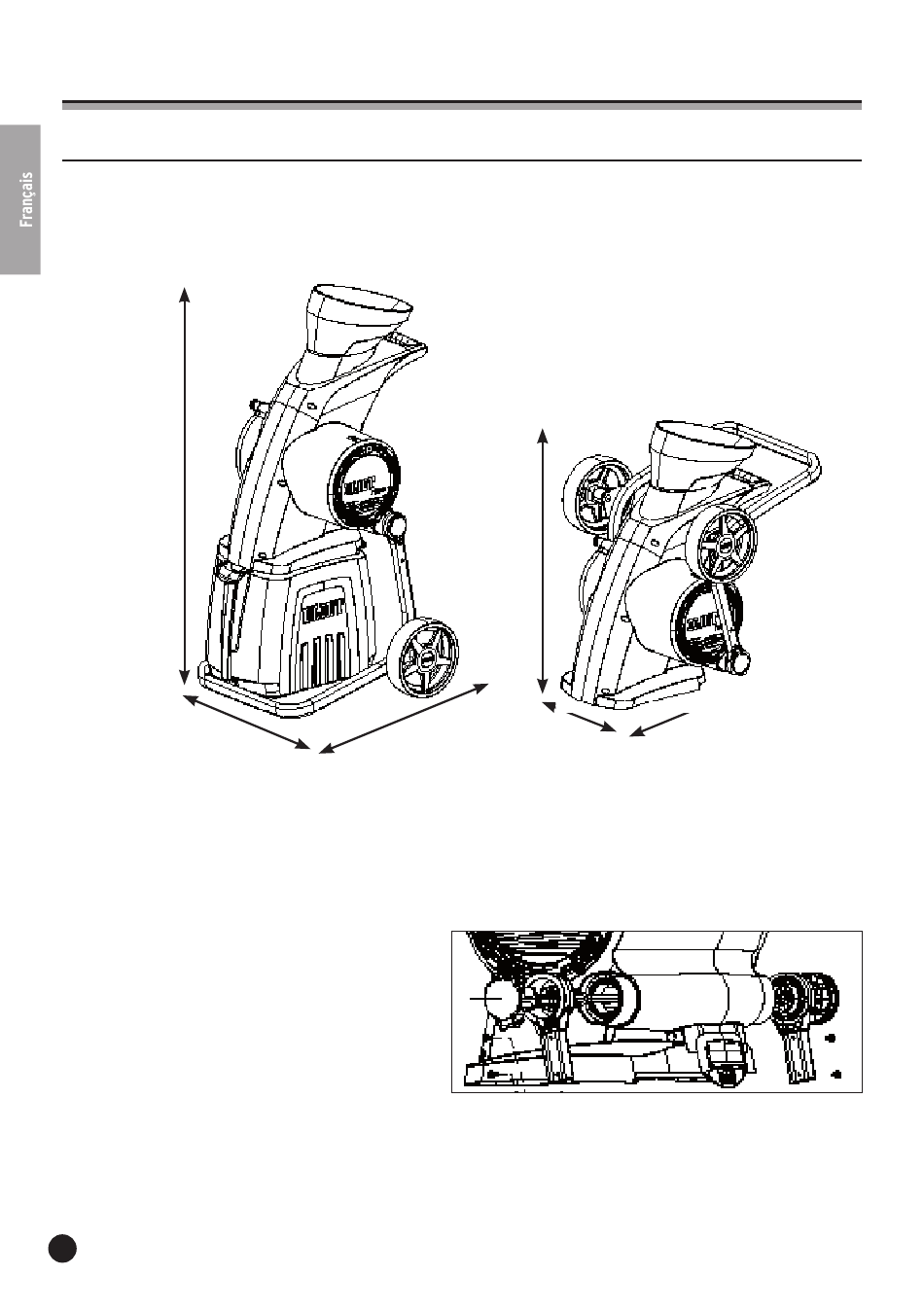

B1 Repli de la machine en position de rangement
La machine a été conçue avec un châssis repliable qui permet de la ranger sans encombrer ou de
la transporter dans le coffre d'une voiture. Les dimensions de la machine pour ces applications
peuvent être fortement réduites :
H
B
NEO:
NEO & NEO :
2 3
Le châssis de la machine est articulé et se
replie facilement par rapport à la carros-
serie. L'extrémité du châssis tubulaire est
munie des charnières synthétiques qui se
replient dans la carrosserie.
Ces charnières synthétiques disposent d'une denture extérieure, tandis que les pivots situés dans
la carrosserie présentent une denture intérieure. Pour verrouiller la machine en position, ces
deux dentures sont solidement engrenées l'une dans l'autre au moyen d'une molette située sur le
côté droit de la machine.
64
L
dimensions normales :
dimensions de rangement : L x l x H :
dimensions normales :
dimensions de rangement : L x l x H :
H
B
L x l x H : 700 mm x 600 mm x 1230 mm
700 mm x 600 mm x 750 mm
L x l x H : 800 mm x 600 mm x 1470 mm
800 mm x 600 mm x 1100 mm
L
