Bornes de raccordement

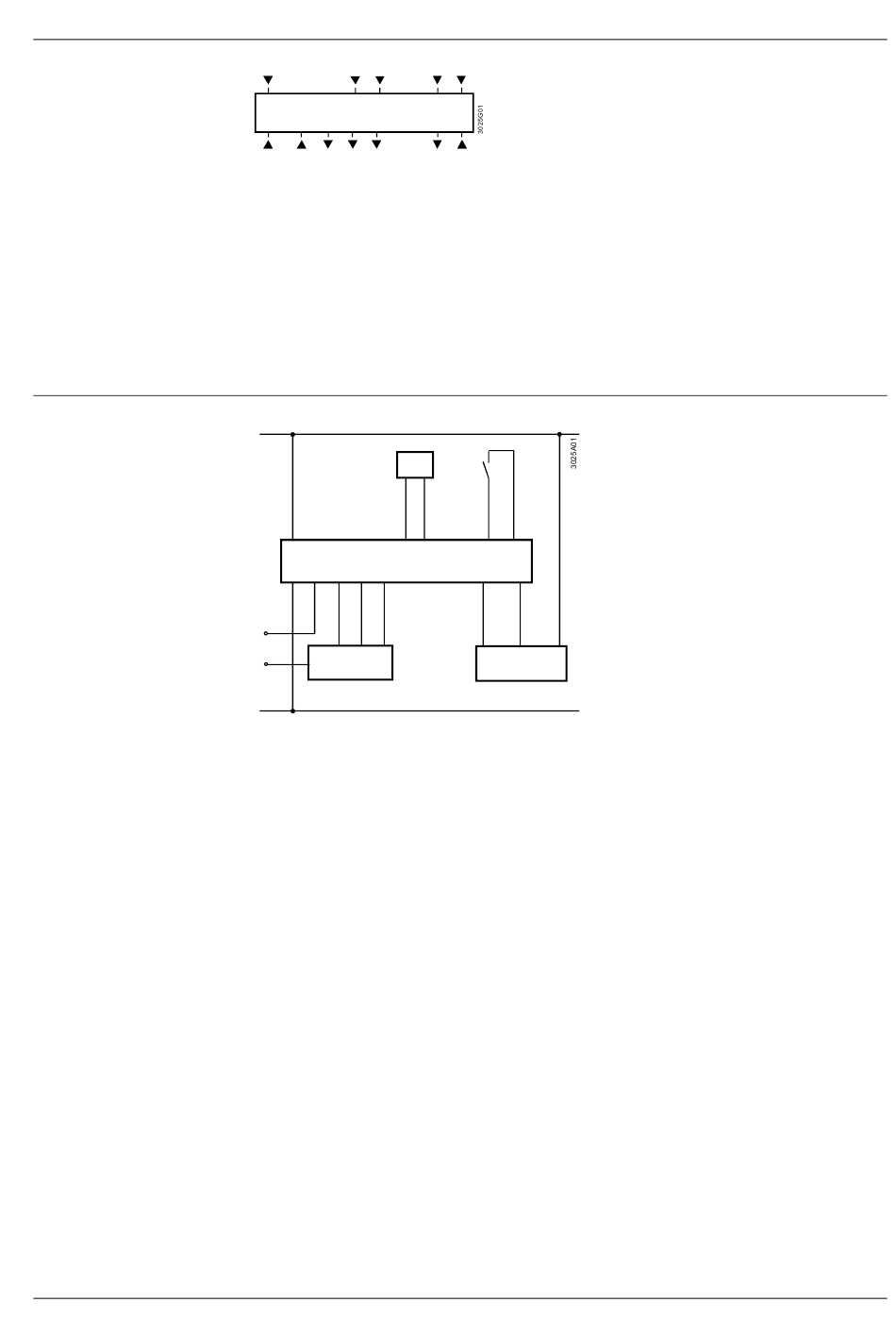

Schéma de raccordement
Siemens Building Technologies
HVAC Products
G B2 M
G0 Q1 Q2 Q3
L
G
G B2 M
N1
G0 L Q1 Q2 Q3
L
I II III
N N
M1
G0
Thermostat d'ambiance RCC50.1
G, G0 Tension d'alimentation 24 V~ pour le régulateur
D1 GND
d'ambiance
Y10 G0
L Tension d'alimentation 230 V~ pour la commande
du ventilateur
B2 Entrée de signal "Sonde Change-over"
M Zéro de mesure "Sonde Change-over"
D1, GND Entrée de signal pour contact de commutation de
régime libre de potentiel
Q1 Sortie de commande ventilateur vitesse I, 230 V~
Q2 Sortie de commande ventilateur vitesse II, 230 V~
Q3 Sortie de commande ventilateur vitesse III, 230 V~
Y10 Sortie de commande 0...10 V−
B2 S1
D1 GND
Y10 G0
Y1
B2 Sonde change-over
(sonde de température QAH11.1)
M1 Ventilateur à 3 vitesses
N1 Régulateur d'ambiance RCC50.1
S1 Contact externe de commutation de
régime
Y1 Servomoteur de vanne 0...10 V− ,
pour chauffage et refroidissement
