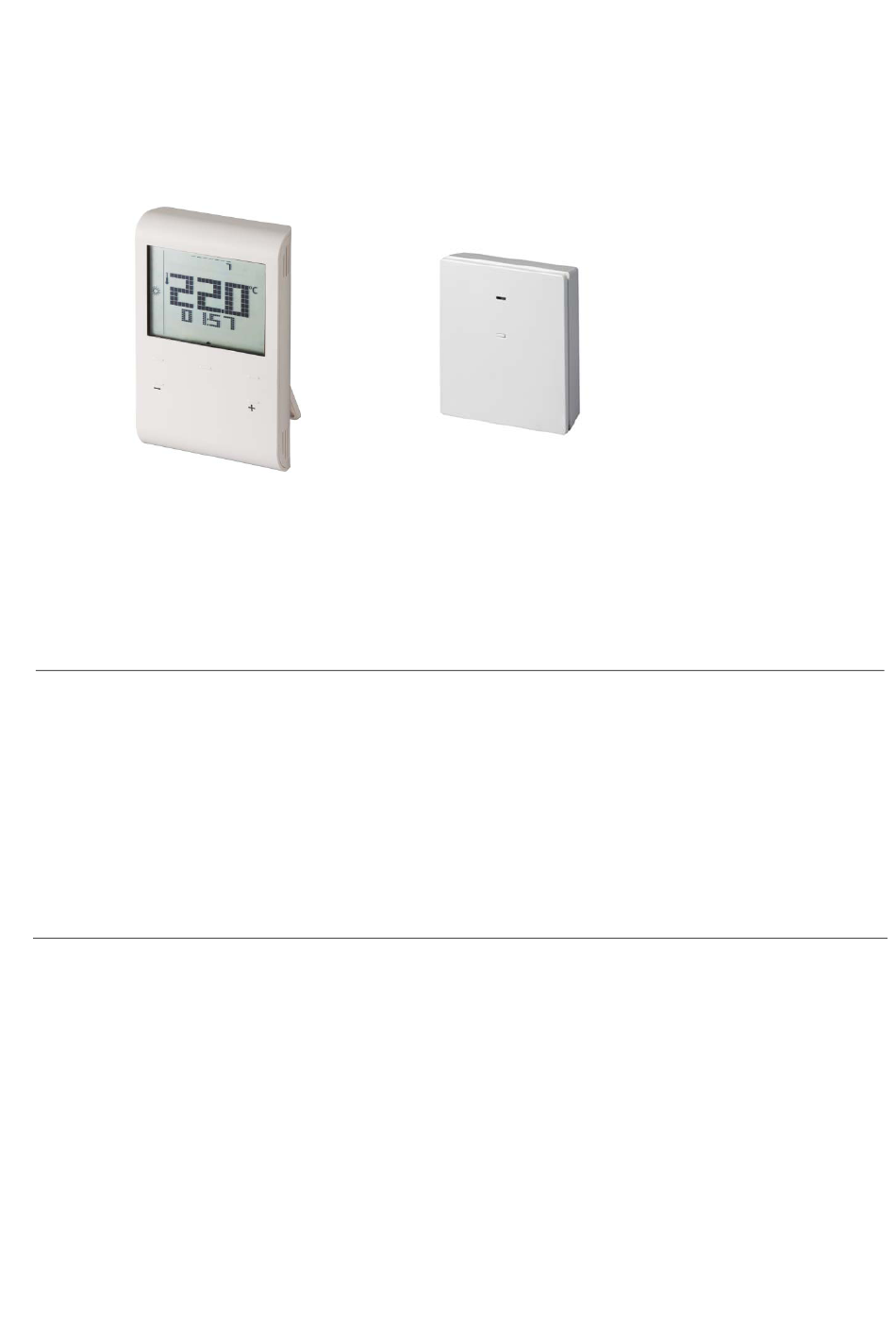

SIEMENS
RDE100.1FPRF
Programmateur RF pour fil pilote
4 ordres et programmes horaires
3 zones.
Pour système de chauffage électrique à fil pilote 4 ordres
Domaine d'application
CB1N1427fr01
Août 2013
RCR100FPRF
• Commande de système de chauffage électrique à fil pilote 4 ordres
• Trois zones indépendantes possibles avec chacune un programme horaire
• Choix entre différents modes de fonctionnement : Automatique, Confort,
Économie, vacances (absence prolongée) et arrêt.
• Paramètres de mise en service et de régulation ajustables

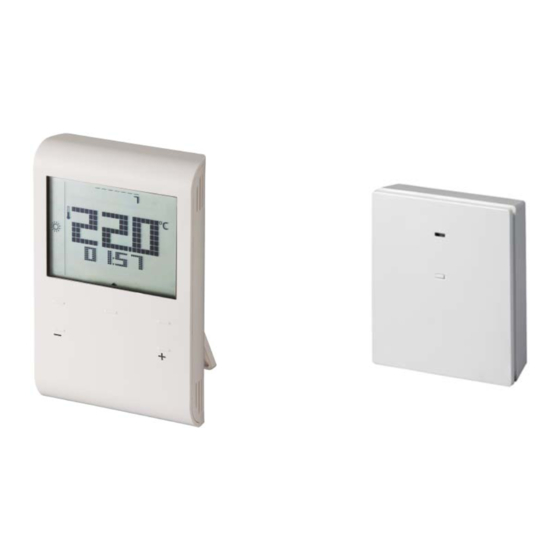

• Émetteur RDE100.1FPRF alimenté par piles (2 x 1.5 V – fournies)
• Récepteur RCR100FPRF alimenté en 230 V ~ (secteur)
Le RDE100.1FPRFS est un programmateur pour système de chauffage électrique.
Type d'applications:
• Appartements
• Espaces commerciaux
• Écoles, crèches, ...
Pour la programmation de pièce équipée de :
• Radiateurs ou convecteurs à commande Fil pilote
• Tous autres équipements à commande Fil pilote
1
RDE100.1FPRFS
Building Technologies
427
Publicité
Manuels Connexes pour Siemens RDE100.1FPRF
Sommaire des Matières pour Siemens RDE100.1FPRF
- Page 1 • Choix entre différents modes de fonctionnement : Automatique, Confort, Économie, vacances (absence prolongée) et arrêt. • Paramètres de mise en service et de régulation ajustables • Émetteur RDE100.1FPRF alimenté par piles (2 x 1.5 V – fournies) • Récepteur RCR100FPRF alimenté en 230 V ~ (secteur) Domaine d’application Le RDE100.1FPRFS est un programmateur pour système de chauffage électrique.
- Page 2 Le récepteur RCR100FPRF se compose de 2 parties: • Un boitier plastique accueillant l’électronique, • Une platine de montage avec les borniers à vis. 2 / 10 Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies...
- Page 3 RDE100.1FPRF Manipulations et réglages 1) Écran 2) Touche mode de fonctionnement 3) Régler 4) Valider 5) Touche pour diminuer la valeur 6) Touche pour augmenter la valeur 7) Compartiment pile RCR100FPRF 8) LED de signalisation d’état 9) Bouton d’apprentissage Afficheur...
- Page 4 étagères, des coins, derrière des rideaux ou à proximité de sources de chaleur. Éviter l'ensoleillement direct. Hau- teur de montage : environ. 1,5 m. 4 / 10 Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies Août 2013...
- Page 5 Remarque : la température affichée n’est donnée qu’à titre d’information. La régu- lation de température s’effectue uniquement avec le thermostat électronique incor- poré du radiateur électrique 5 / 10 Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies...
- Page 6 Si le RCR retrouve le signal, le voyant retrouve son état d’origine. Fonctionnement Pour chacune des 3 zones actives, le programmateur RDE100.1FPRF possède les modes Confort, Économie, Automatique. Le basculement entre les régimes Confort, Économie s'effectue soit automatiquement en fonction du programme horaire de la zone soit par le biais de la touche mode.
- Page 7 Se conformer à la législation locale et nationale cor- respondante. Les appareils doivent être éliminés via les procédures appropriées. Respecter la législation locale en vigueur. 7 / 10 Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies Août 2013...
- Page 8 • RDE100.1FPRF DC 3 V (2 x 1.5 V piles alcalines AAA) Pour la durée de vie des piles (RDE100.1FPRF), voir ci après. Le calcul de la durée de vie des piles se base sur la fréquence de lecture des touches pendant le temps d'inactivité...
- Page 9 Fils rigides / souples 2 x 1,5 mm ou 1 x 2,5 mm (min. 0,5 mm Poids 0,138 kg Couleur du boitier RAL9003 Schéma de câblage 9 / 10 Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies Août 2013...
- Page 10 Programmeur RDE100.1FPRF (émetteur) 21.5 Ø80 Ø60 25.5 39.8 1427M 01 Récepteur RCR100FPRF 27.5 Ø80 Ø60 1427M02 2-Ø5.5 © 2013 Siemens Switzerland Ltd 10 / 10 Sujet à changement Siemens RDE100.1FPRFS Programmateur Fil Pilote 3 zones RF CB1N1427fr01 Building Technologies Août 2013...
