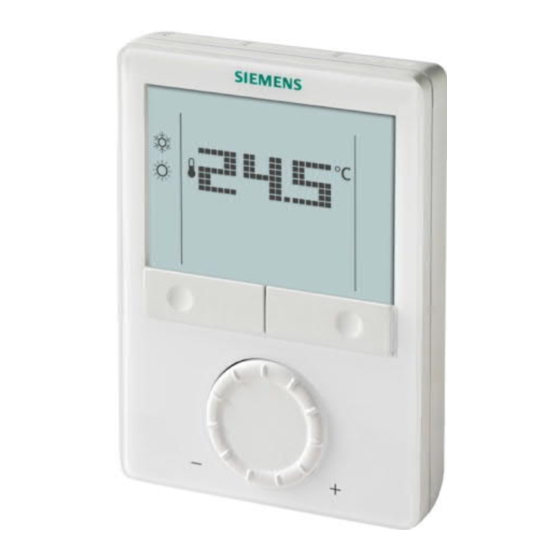

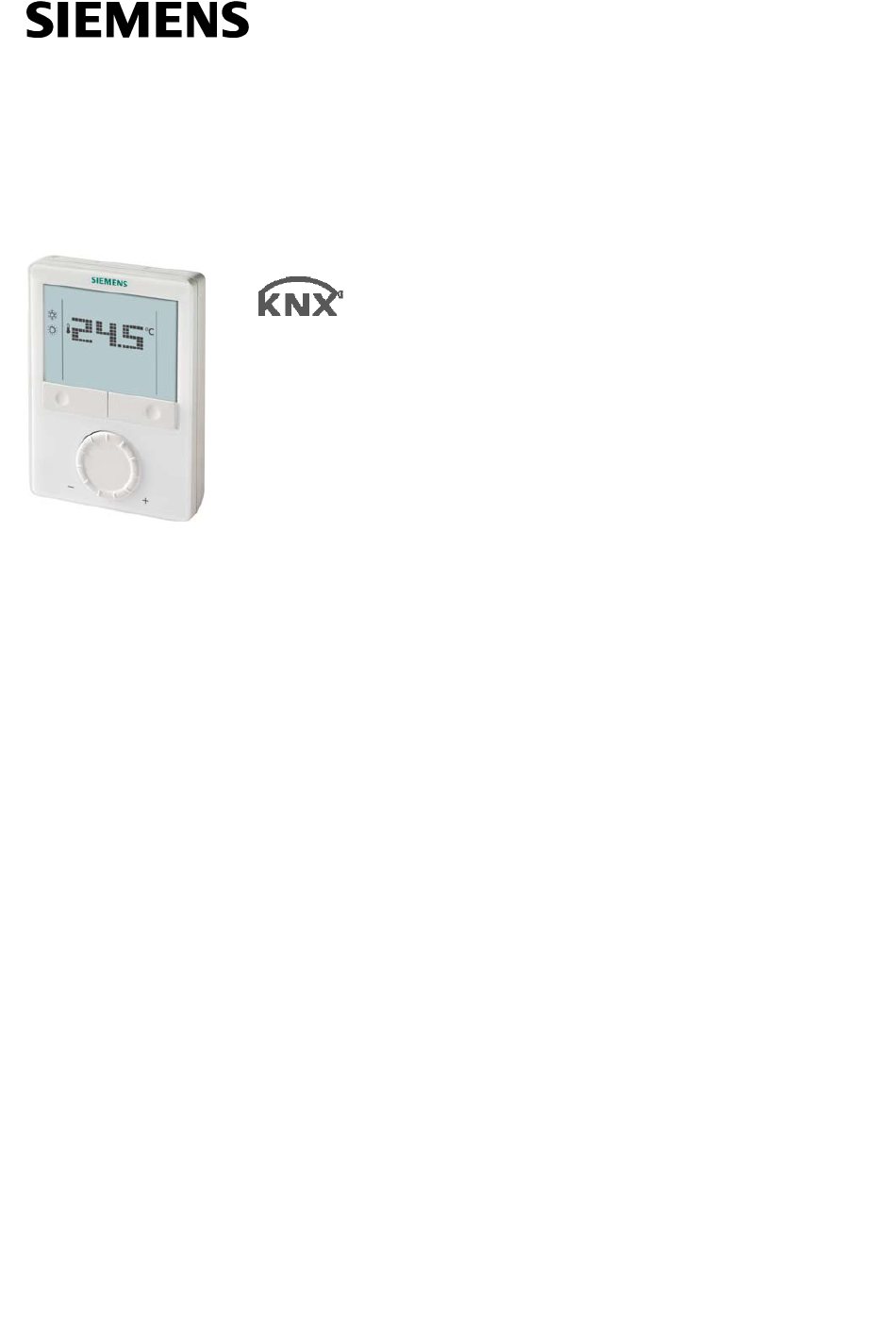

Régulateur d'ambiance avec communication KNX
RDG400KN
Manuel technique
Edition : 1.0
CE1P3192fr
05.2011
Building Technologies

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens KNX RDG400KN

Sommaire des Matières pour Siemens KNX RDG400KN

  • Page 1 Régulateur d'ambiance avec communication KNX RDG400KN Manuel technique Edition : 1.0 CE1P3192fr 05.2011 Building Technologies...

  • Page 2: Table Des Matières

    Configuration des sorties de commande (réglage par commutateur DIP 4/5 ou l'outil et les paramètres P46/P47) ..........46 Entrée multifonctions, entrée logique............47 Traitement des défauts................49 3.10 Communication KNX................49 3.10.1 S-mode....................49 2 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies Table des matières 05.2011...
  • Page 3 Exploitation et supervision avec l'OZW772..........76 5.2.4 Exploitation et supervision avec le RMZ792...........76 Raccordement ..................77 Bornes de raccordement.................77 Schémas de raccordement ..............77 Exécution ....................78 Général ....................78 Encombrements ..................78 Caractéristiques techniques..............79 3/81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies Table des matières 05.2011...

  • Page 4: Présentation Du Document

    –principes de base (www.knx.org/uk/news-press/publications/publications/) Synco et KNX (cf. CE1N3127 Bus KNX, Fiche produit www.siemens.com/synco) CE1P3127 Communication par bus KNX pour Synco™ 700, Synco™ 900 et RXB / RXL, manuel technique Modèle XLS Rapport d'étude et de mise en service,...

  • Page 5: Avant De Commencer

    Avant de commencer 1.3.1 Copyright Ce document ne peut être reproduit et distribué qu'avec l'accord de Siemens, et, le cas échéant, uniquement à des personnes physiques ou morales habilitées disposant des connaissances techniques appropriées. 1.3.2 Assurance qualité La présente documentation a été élaborée avec le plus grand soin.

  • Page 6: Public Cible, Conditions Préalables

    S-Mode, d'autres uniquement en LTE-Mode, et d'autres encore dans les deux modes. Ces distinctions sont mentionnées dans leur description. Le chapitre 3.12 propose une liste des paramètres. 6 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 7: Présentation

    • Changeover chauffage/refroidissement automatique ou manuel • Afficheur rétro-éclairé • Alimentation 24 V~ • Régulation de la température ambiante via la sonde de température Fonctions intégrée ou une sonde d'ambiance / de reprise externe 7 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 8 • 1 entrée 0...10 V– pour recopie de la position du registre • Limitation de température pour chauffage par le sol • Rétablissement des réglages d'usine des paramètres de mise en service et de régulation 8 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 9: Intégration Via Le Bus Knx

    Synco living. L'utilisation des points de données S-Mode de la centrale d'appartement permet d'échanger des informations terminales supplémentaires avec le régulateur d'ambiance sur bus KNX TP1 (les régulateurs ne disposent pas de fonction RF). L'intégration nécessite l'outil d'ingénierie ETS3. 9 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 10 L'intégration peut s'effectuer soit en S-Mode (adressage de groupe) soit par adressage individuel. La procédure d'intégration dans DESIGO est la même que pour les appareils KNX standard. 10 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 11: Combinaisons D'appareils

    4614 Servomoteur de registre 0...10 V– GMA131… Servomoteur de registre 3 points GEB161… 4621 GEB131… GCA161… 4613 GCA131… GBB161… GBB131… 4626 GIB161… GIB131… GDB181.1E/3 Régulateurs VAV compacts 3544 GLB181.1E/3 11 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 12: Accessoires

    Plaque d'adaptation 112 x 130 mm pour câblage N3009 ARG70.2 en saillie Bloc d'alimentation KNX 160 mA (Siemens BT LV) 5WG1 125-1AB01 Bloc d'alimentation KNX 320 mA (Siemens BT LV) 5WG1 125-1AB11 Bloc d'alimentation KNX 640 mA (Siemens BT LV) 5WG1 125-1AB21 12 / 81...

  • Page 13: Fonctions

    En mode LTE, la température extérieure ne peut être reçue que par la zone de température extérieure 1. En S-mode, il faut lier l'objet de communication correspondant à une sonde KNX. 13 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies...

  • Page 14: Régimes

    – protégée contre la surchauffe (réglage usine OFF, peut être libéré ou modifié avec le paramètre P66). Si le mode protection est prescrit par le bus, il est impossible de sélectionner un autre régime localement. s'affichent. 14 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 15: Possibilités D'action Sur Le Régime

    Le régime transmis par le bus peut être forcé par toutes les autres Programme horaire via le interventions. Exception : le mode de protection a la priorité 2 15 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 16 Les interventions des utilisateurs restent sans effet et "OFF" s'affiche à l'écran si le contact de changement de régime est actif ou si l'état de la fenêtre est transmis par le bus. 16 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies...
  • Page 17 Confort Absence Protection Confort Protection Non disponible P02 = 2 Confort Prolongation Confort Economie Confort Absence Economie Confort Economie Prolongation Confort Economie Economie Absence Economie Confort Protection Non disponible 17 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 18 Auto Absence Protection Auto Confort Prolongation Confort Auto Confort Absence Protection Auto Protection Non disponible P02 = 2 Economie Prolongation Confort Auto Economie Absence Economie Auto Protection Non disponible 18 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 19: Exemples De Communication

    06:00 08:00 12:00 13:00 17:00 20:00 Confort Programme horaire Préconfort Economie Protection Contact de Fenêtre ouverte fenêtre Pièce 1 Fenêtre fermée Confort Régime d'ambiance Economie effectif Pièce 1 Protection 19 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 20 Economie Protection Touche de sélection de Appuyée régime sur le régulateur d'ambiance Fenêtre ouverte Contact de Fenêtre fermée fenêtre Pièce 2 Confort Régime Economie d'ambiance effectif Protection Pièce 2 20 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 21: Consignes De Température Ambiante

    Consigne fixe chauffage = 21 °C (P10) 5°C 21°C 25°C 40°C Consigne de refroidissement réglable dans la plage 25…40 °C Consigne de chauffage réglable dans la plage 5…21 °C 21 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 22: Réglage Et Modification De Consignes

    – via un outil base – sur une centrale de commande Consigne Confort Le régulateur d'ambiance enregistre les consignes… – en EEPROM en tant que paramètre, – en mémoire vive. 22 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 23 • Les modifications effectuées via l'HMI locale ou l'outil ont la même priorité (le dernier l'emporte) • Le fait de modifier la consigne de confort de base réinitialise la consigne de confort actuelle à la valeur de la consigne de base. 23 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 24 écart minimum de 0,5 K • Le régulateur utilise le résultat de la correction locale et centrale combiné au régime pour effectuer la régulation de température (consigne actuelle) 24 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies...

  • Page 25: Vue D'ensemble Des Applications

    • Servomoteur de registre 0...10 V– et radiateurs tout ou rien, chronoproportionnel ou 3 points (P47 = 0) • Servomoteur de registre 3 points Radiateur 0...10 V– (P47 = 1) 25 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 26 Pour faire passer la sortie TOR (réglage d'usine) de la vanne sur PWM, utiliser le paramètre P46. Pour faire passer la sortie TOR de la vanne sur 3 points, utiliser le commutateur DIP 5. 26 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 27: Autres Fonctions

    La température de l'eau/de soufflage est mesurée à intervalles de 30 secondes et le régime est adapté en conséquence. [°C] M Régime Régime refroidissement Température de l'eau Régime de chauffage 27 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 28 Sonde de température Inactive externe externe 10...50 ˚C Sonde incorporée Sonde incorporée Inactive dans le régulateur Sonde incorporée dans le régulateur + 10…50 ˚C Sonde incorporée Active limitation par sonde externe 28 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 29 3 secondes sur la touche de droite bloque ou libère les touches. touches Si le verrouillage automatique est configuré, le régulateur bloque automatiquement les touches 10 secondes après le dernier réglage. 29 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 30: Séquences De Régulation

    Application Le paramètre P01 agit sur... Monogaine Séquence air air et séquence eau Monogaine & batterie électrique Monogaine & radiateur Monogaine & Séquence eau batterie chaude / batterie froide 30 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 31: Mode D'application

    1) conditions pour la fonction "Rafraîchissement gratuit": – Température ambiante actuelle > Consigne Confort pour refroidissement – Si la température soufflage est disponible sur le bus KNX : Température soufflage < Température ambiante mesurée 31 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 32 : 1 = Heat 0 = Cool 100% Wheat = Consigne de chauffage actuelle Wcool = Consigne de refroidissement actuelle Wheat Wcool 32 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 33: Débit D'air Minimum Et Maximum

    0. Régime Confort ou Economie Mode protection Vmin est toujours = 0 100% 100% Vmax Vmax Vmin Vmin TR [°C] TR [°C] Comf/Eco Comf/Eco Prot Prot 33 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 34: Monogaine

    Les diagrammes ne montrent que la part proportionnelle du régulateur PI. Réglage de la séquence et des sorties de commande Voir à ce sujet les chapitres : 3.4 "Applications", 3.6.1 "Séquences" et 3.7 "Sorties". 34 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 35: Monogaine Avec Chauffage Électrique

    (P54, réglage d'usine: 60 secondes). Avec un régulateur primaire Synco, cette fonction garantit que le ventilateur primaire continue de tourner pour la durée d'arrêt temporisé réglée. Voir également chapitre 3.10.10. 35 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 36 Les diagrammes ne montrent que la part proportionnelle du régulateur PI. Réglage de la séquence et des sorties de commande Voir à ce sujet les chapitres : 3.4 "Applications", 3.6.1 "Séquences" et 3.7 "Sorties". 36 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 37: Monogaine Avec Radiateur Ou Chauffage Par Le Sol

    Température ambiante Bande proportionnelle "Refroidissement" Vmin Débit d'air min. Consigne de confort effective Vmax Débit d'air max. Séquence de chauffage Séquence refroidissement Débit Radiateurs / chauffage par le sol 37 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 38 Remarque : Les diagrammes ne montrent que la part proportionnelle du régulateur PI. Réglage de la séquence et des sorties de commande Voir à ce sujet les chapitres : 3.4 "Applications", 3.6.1 "Séquences" et 3.7 "Sorties". 38 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 39: Monogaine Avec Batterie Chaude / Batterie Froide

    Bande proportionnelle “Refroidissement" Vmin Débit d'air min. Consigne Confort pour changeover eau = Vmax Débit d'air max. Chauffage Consigne Confort pour changeover eau = Refroidissement Séquence de chauffage Séquence refroidissement Débit 39 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 40 Remarque : Les diagrammes ne montrent que la part proportionnelle du régulateur PI. Réglage de la séquence et des sorties de commande Voir à ce sujet les chapitres : 3.4 "Applications", 3.6.1 "Séquences" et 3.7 "Sorties". 40 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 41: Consignes Et Séquences

    = Consigne de refroidissement en régime Economie ou Protection CoolEco/Prot Y = Séquence air / eau T = Température ambiante Vous réglez la zone neutre avec le paramètre P33. 41 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 42: Sorties De Commande

    30 s est programmé avant le mouvement suivant, ceci pour stabiliser les sorties. Remarque : La synchronisation durant l'ouverture n'est disponible que pour les sorties de vanne. 42 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 43: Sortie De Commande Pour Batterie Électrique, Radiateur Et Batterie Chaude / Batterie Froide

    Le convertisseur de signaux (SEM61.4) convertit le signal 0...10 V– en un signal chrono-proportionnel (PWM) 24 V~ pour la vanne de courant. − La vanne de courant (SEA45.1) délivre à la batterie électrique un courant pulsé de 50…660 V~. 43 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 44 DIP 5 ou l'outil de mise en service. Signal chrono- Pour les servomoteurs thermiques, le temps de course doit être réglé à 240 secondes. proportionnel (PWM) pour les servomoteurs thermiques de vannes 44 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 45 Pour éviter d'user les contacts mécaniques par des commutations trop fréquentes, électrique il est conseillée d'utiliser une vanne de courant plutôt qu'un relais ou un contacteur par ex. SEA45.1). 45 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 46: Configuration Des Sorties De Commande (Réglage Par Commutateur Dip 4/5 Ou L'outil Et Les Paramètres P46/P47)

    Dans ce cas, il faut régler les sorties de commande via l'ACS. Vous trouvez des informations détaillées sur le raccordement des appareils périphériques et des réglages des commutateurs DIP dans la notice de montage M3192 [3]. 46 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 47: Entrée Multifonctions, Entrée Logique

    "OFF" K NX s'affiche. Etat fenêtre Il est aussi possible de commuter le régime via le bus. Dans ce cas, cette fonction ne doit pas être affectée à 47 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 48 Un régulateur primaire RMU7xx utilise les informations LTE de tous les régulateurs K NX raccordés pour calculer le débit d'air total requis. U1 (0...100 %) Il est possible de surveiller l'état de l'entrée U1 via l'objet de communication 38 "U1". 48 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 49: Traitement Des Défauts

    Chaque point de donnée (entrée ou sortie) dispose d'un "nom" précis Si une entrée et une sortie de même nom se trouvent dans la même zone, elles sont connectées automatiquement comme le montre la figure suivante: 49 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies...
  • Page 50 Pour réaliser l'ingénierie et la mise en service d'un système spécifique, il faut utiliser le rapport d'étude et de mise en service Synco 700 (feuille XLS dans HIT [7]) 50 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 51: Adressage De Zone En Mode Lte (En Association Avec Synco)

    Les informations d'horloge sont attendues dans la zone où le régulateur est installé (résidentiel). Si cette zone ne reçoit pas d'informations d'horloge, le régulateur utilise alors celles reçues par l'appartement, mais pour la pièce "1" A.1.1 (bureau). 51 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 52 Selon réglage (paramètre P07 = 2), les régulateurs d'ambiance Zone de temp. peuvent afficher la température extérieure reçue dans la zone de extérieure température extérieure 1. Zone = 1 ((réglage fixe) 52 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 53: Exemple De Zone De Demande De Chauffage Et De Refroidissement

    (1) et (2) sont les numéros de la zone de distribution Remarque : Le principe de cet exemple peut être appliqué aux zones de distribution de froid et d'air 53 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 54: Intervalle D'émission Et Intervalle De Réception

    (eau) d'une pièce est transmise à la GTB afin de produire l'énergie calorifique ou frigorifique requise. Un exemple en LTE-Mode est décrit au Chapitre 3.10.4 . En S-mode, les signaux d'état actuels des sorties de commande sont disponibles. 54 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 55: Demande D'air (Seulement En Lte-Mode)

    Avec un régulateur primaire (par exemple Synco RMU7xx), cette fonction est réalisée automatiquement par échange des informations correspondantes. Le régulateur primaire ne coupe le ventilateur que lorsque toutes les batteries électriques sont refroidies. 55 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 56: Fonction De Dérangement Par Le Bus Knx

    Priorité des alarmes − Défauts externes n°4…5: En présence d'erreurs, l'écran affiche “AL1, AL3“ en alternance.. Seul le défaut dont la priorité est la plus élevée est transmis sur le 56 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 57: Commande D'urgence (Seulement En Lte-Mode)

    Arrêt retardé du ventilateur (régime d'urgence 0 et fonction d'arrêt temporisé de la batterie électrique active) Régime normal (régime d'urgence 0 et sélection du régime par la touche de régime) 57 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 58: Objets De Communication (S-Mode)

    Objet de communication en sortie Objet de communication en entrée et en sortie objet sur 8 bits ou sur 1 bit, sélection avec ETS3 Visibilité en fonction de l'application / fonction sélectionnée 58 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 59: Description Des Objets De Communication

    2 octets consigne actuelle Bascule 1.017 Prog. hor. 1 bit Confort Consigne actuelle éventuellement corrigée, compensée etc. Economie utilisée par le régulateur pour la régulation de la température Protection 59 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 60 Une fonction identique est aussi disponible via l'entrée multifonctions locale X1//D1 (paramètre P38, P42). Il ne doit y avoir qu'une seule origine en entrée, soit l'entrée locale X1/X2/D1, soit le bus KNX. 60 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 61: Paramètres De Régulation

    P71 sur "ON". Valider ce choix par une pression sur la touche paramètres de droite. Pendant le rechargement des valeurs par défaut, l'écran affiche “8888”. 61 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 62: Réglage Des Paramètres / Chargement Avec Un Outil

    700 version 5.11 ou supérieure Le raccordement d'un outil de mise en service ou d'exploitation KNX aux Raccordement d'un régulateurs RDG est décrit au chapitre 4.2 . outil KNX 62 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 63: Paramètres Du Niveau Service

    0 = déverrouillé 1 = Verrouillage auto 2 = Verrouillage manuel Remarque : L'affichage du paramètre dépend de l'application choisie et de la fonction. 63 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 64: Paramètres Du Niveau Chauffagiste Avec Diagnostic Et Test

    ON = libéré Pt de consigne confort temporaire OFF = désactivé ON = lancer le rechargement Pendant le re-chargement des valeurs par défaut, l'écran affiche “888” pendant 3 s 64 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 65 Version du régulateur "Ux.xx s'affiche 3) On ne peut quitter ce paramètre que si le réglage est réinitialisé sur "---". Appuyer sur la touche gauche pour quitter. 65 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 66: Utilisation

    230 V~ si la boîte encastrée achemine également des conducteurs sous tension secteur 230 V − Les câbles avec enrobage métallique ne sont pas admis − Avant de déposer la plaque de montage, débrancher les câbles du secteur. 66 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 67: Mise En Service

    RS232 ETS / ACS L'ACS et ETS3 nécessitent une interface: 1) Interface KNX RS232 (par exemple Siemens N148 / UP146 / UP152) 2) Interface KNX USB OCI700.1 Remarque : Il est nécessaire de prévoir une alimentation externe du bus KNX lorsque le RDG est raccordé...
  • Page 68 Un numéro de série KNX unique est sérigraphié à l'arrière de chaque appareil. N° de série KNX Il figure aussi sur une étiquette adhésive présente dans l'emballage, qui pourra servir aux installateurs à des fins de documentation. 68 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 69: Exploitation

    Appuyer simultanément sur la touche gauche et Accès à la programmation (KNX) droite pendant 6 s 69 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.
  • Page 70 à partir du bus KNX. Sélection par paramètres Ventilateur primaire en service (compatible le matin format 12 heures uniquement avec le régulateur primaire l'après-midi format 12 heures Synco700) 70 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 71: Commande À Distance

    être éliminé comme un déchet domestique. Respectez la législation nationale correspondante. Recycler l'appareil selon les circuits prévus. Respecter toutes les règlementations en vigueur. 71 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 72: Outils Knx Compatibles

    Pour de plus amples informations, consultez l'aide en ligne de l'ACS. Le réglage des paramètres des RDG KNX n'est pris en charge qu'à partir de STOP Avertissement la version 5.11 de l'ACS série 700. 72 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 73: Réglage Des Paramètres Avec L'acs

    La colonne N° de ligne contient le numéro des paramètres conformément au tableau des paramètres. Cf. chapitre 3.11, “Paramètres de régulation”. • • 73 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 74: Exploitation Et Supervision Avec L'acs

    Pour modifier un paramètre de régulation, sélectionnez Carnet opérateur, puis Réglages. − Remarques Assurez-vous de disposer des droits suffisants lorsque vous ouvrez une session − Vous ne pouvez modifier que des paramètres de régulation, pas des applications! 74 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 75 : • Type Application d'installation Monogaine Monogaine avec chauffage électrique Monogaine avec radiateur Monogaine & batterie chaude / batterie froide 75 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 76: Exploitation Et Supervision Avec L'ozw772

    : (Paramètre Type d'installation dans le menu Réglage de base): 0 = Aucune application 1 = Monogaine 2 = Monogaine et batterie électrique 3 = Monogaine et radiateurs 4 = Monogaine et batterie chaude / batterie froide 76 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 77: Raccordement

    1 A max. de changeover, etc.) radiateur ou CE+ Données KNX + vanne de CE- Données KNX – batterie chaude / froide 1 A max. 77 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.

  • Page 78: Exécution

    3. Bouton de réglage des consignes et des paramètres Pour l'exploitation, voir le Chapitre 4.3. Encombrements Dimensions en mm 28.3 28.3 28.3 28.3 128.0 27.7 28.3 16.0 28.5 93.0 28.2 27.8 30.8 78 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...

  • Page 79: Caractéristiques Techniques

    Précision à 25 °C < ± 0,5 K Plage de correction de température ± 3,0 K Réglages et résolution de l’affichage: Consignes 0,5 °C 79 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011 Erreur ! Style non défini.
  • Page 80 Fils ou tresse avec embouts 1 x 0,4…2,5 mm2 ou 2 x 0,4…1,5 mm2 Couleur de la façade de l'appareil RAL 9003 blanc Poids avec /sans emballage 0,237 kg / 0,360 kg 80 / 81 Siemens RDG400KN Manuel technique CE1P3192fr Building Technologies 05.2011...
  • Page 81 2005 Siemens Schweiz AG Industry Sector Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 © 2010 Siemens Switzerland Ltd www.buildingtechnologies.siemens.com Sous réserve de modifications 81 / 81 Siemens RDG400KN CE1P3192fr Building Technologies 05.2011...
