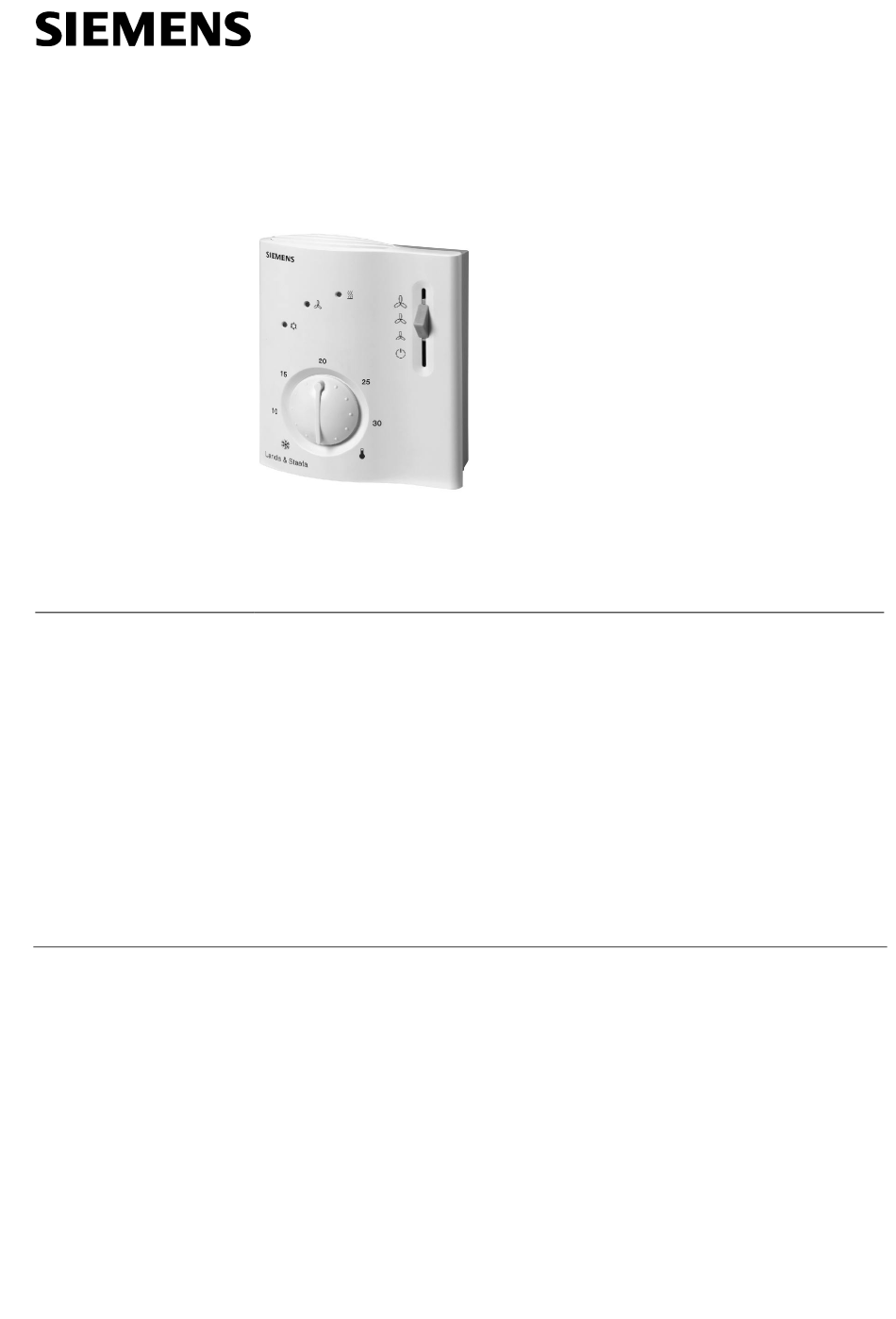

Siemens RCC10 Serie Mode D'emploi
Domaines d'application
CE1N3021fr
08.2003

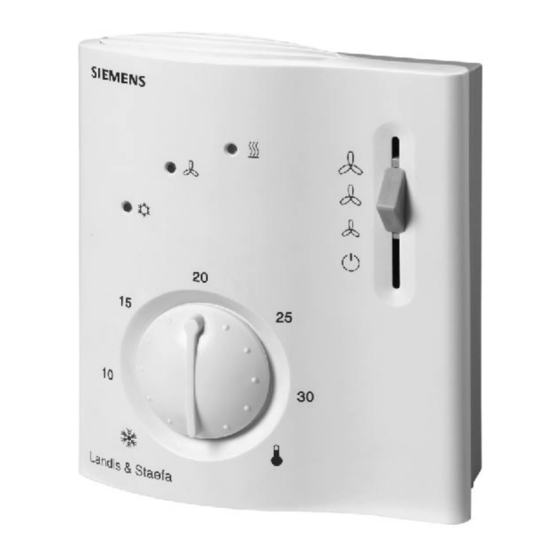

Thermostats d'ambiance
pour ventilo-convecteurs à 2 tubes
Sortie tout ou rien pour servomoteur de vanne
Sorties pour ventilateur à trois vitesses
Régulation en fonction de la température ambiante ou de la température de re-
prise (RCC10)
Commutation automatique du régime chauffage et refroidissement
Régimes Confort, Economie d'énergie, Contrôle antigel ou Arrêt (RCC10)
Régimes Confort et Economie d'énergie, Arrêt (RCC10.1)
Entrée de contact de commutation de régime pour commande à distance
Fonctions visant à éviter les dégâts dûs à l'humidité (RCC10.1)
Paramètres de régulation réglables (RCC10)
Tension d'alimentation 230 V~
Applications type :
• Régulation de la température ambiante dans des pièces chauffées ou refroidies par
des ventilo-convecteurs 2 tubes.
• Ouverture ou fermeture d'une vanne et commande d'un ventilateur à trois vitesses.
Pour utilisation dans des systèmes avec
• commutation automatique du chauffage et du refroidissement,
• régime permanent de chauffage ou de refroidissement.
Siemens Building Technologies
HVAC Products
3
021
RCC10...
Table des Matières
Manuels Connexes pour Siemens RCC10 Serie
Sommaire des Matières pour Siemens RCC10 Serie
- Page 1 • Ouverture ou fermeture d'une vanne et commande d'un ventilateur à trois vitesses. Pour utilisation dans des systèmes avec • commutation automatique du chauffage et du refroidissement, • régime permanent de chauffage ou de refroidissement. Siemens Building Technologies CE1N3021fr HVAC Products 08.2003...
- Page 2 (et vice-versa). Si elle est supérieure à 28 °C, le régulateur commute sur chauffage, et si elle est inférieure à 16 °C, il commute sur refroidissement. Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003...
-
Page 3: Aide À L'économie D'énergie
à 28 °C, indépendamment du bouton de réglage. Ce régime est activé lorsque l'entrée D1 de commutation de régime est active et que le commutateur DIP 2 est réglé sur "ON". Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products... -
Page 4: Exécution
Le boîtier est accroché sur le socle qui aura été fixé au préalable, puis encliqueté. Les raccordements des bornes à vis se trouvent sur le socle et les commutateurs DIP au dos du boîtier. Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003... -
Page 5: Accessoires
Plaque d'adaptation 120 X 120 mm pour boîte à encastrer 4" x 4" Plaque d'adaptation 96 X 120 mm pour boîte à encastrer 2" x 4" ARG70.1 Plaque d'adaptation pour câblage apparent, 112 x 130 mm ARG70.2 Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003... -
Page 6: Caractéristiques Techniques
QAH11.1, classe de protection II thermistance CTN 3 kΩ à 25 °C Change-over - entrée de signal B2 QAH11.1, classe de protection II thermistance CTN 3 kΩ à 25 °C Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003... - Page 7 IP30, selon EN 60 529 Généralités Bornes de raccordement (pour fil ou tresse) 2 x 0,4…1,5 mm ou 1 x 2,5 mm Poids 0,25 kg Couleur de la façade blanc, NCS S 0502-G (RAL9003) Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003...
-
Page 8: Bornes De Raccordement
S1 Commutateur externe de régime Y1 Vanne de zone * uniquement avec RCC10 Encombrements (dimensions en mm) Appareil Socle 96,6 42,8 2003 Siemens Building Technologies AG Sous réserve de modifications Siemens Building Technologies Thermostats d'ambiance RCC10… CE1N3021fr HVAC Products 08.2003...
