CE1N3023fr
08.2003

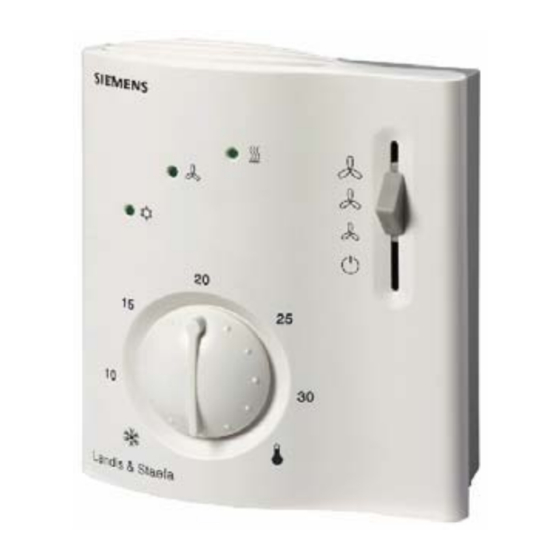

Thermostat d'ambiance
pour ventilo-convecteurs à 4 tubes
Sorties pour servomoteurs de vanne tout ou rien
Sorties pour ventilateur à trois vitesses
Régulation, au choix, en fonction de la température ambiante ou de la température
de reprise
Régimes Confort, Economie d'énergie, Contrôle antigel ou Arrêt
Entrée de contact de commutation de régime pour commande à distance
Paramètres de régulation réglables
Tension d'alimentation 230 V~
Applications type :
• Régulation de la température ambiante dans des pièces chauffées ou refroidies par
des ventilo-convecteurs 4 tubes.
• Ouverture ou fermeture de deux vannes.
• Commande d'un ventilateur à trois vitesses.
Avec la sonde interne de température, la sonde externe QAA32 ou, le cas échéant, la
sonde externe de reprise (QAH11.1), le régulateur enregistre la température ambiante
et la règle sur la valeur de consigne à l'aide de signaux tout ou rien de commande de
vanne.
Le différentiel peut être de 1 ou 4 K en régime de chauffage et de 0,5 ou 2 K en régime
de refroidissement (réglable).
Siemens Building Technologies
HVAC Products
3
023
RCC30
Publicité
Table des Matières
Manuels Connexes pour Siemens RCC30
Sommaire des Matières pour Siemens RCC30
- Page 1 à l'aide de signaux tout ou rien de commande de vanne. Le différentiel peut être de 1 ou 4 K en régime de chauffage et de 0,5 ou 2 K en régime de refroidissement (réglable). Siemens Building Technologies CE1N3023fr HVAC Products 08.2003...
- Page 2 Grandeur de réglage «vanne de chauffage» Grandeur de réglage «vanne de refroidissement» Température de Le RCC30 peut réguler au choix en fonction de la température ambiante mesurée de reprise façon interne ou de la température de reprise du ventilo-convecteur. La commutation intervient automatiquement lorsqu'une sonde de température chemisée QAH11.1 est...
- Page 3 QAA32 Sonde de température ambiante 1747 Servomoteur électrique, ToR SFA21... 4863 Servomoteur thermique (pour vannes de radiateur) STA21… 4877 STP21… Servomoteur thermique (pour vannes de 2,5 mm de course) 4878 Siemens Building Technologies Thermostat d'ambiance RCC30 CE1N3023fr HVAC Products 08.2003...
-
Page 4: Exécution
Plaque d'adaptation 120 X 120 mm pour boîte à encastrer 4" x 4" Plaque d'adaptation 96 X 120 mm pour boîte à encastrer 2" x 4" ARG70.1 Plaque d'adaptation pour câblage apparent, 112 x 130 mm ARG70.2 Siemens Building Technologies Thermostat d'ambiance RCC30 CE1N3023fr HVAC Products 08.2003... - Page 5 • L'entrée de sonde B1−M est sous tension secteur. Si une prolongation des câbles de sonde est nécessaire, utiliser des câbles autorisés pour cette tension. L'appareil est livré avec sa notice de montage. Siemens Building Technologies Thermostat d'ambiance RCC30 CE1N3023fr HVAC Products 08.2003...
-
Page 6: Caractéristiques Techniques
IP30, selon EN 60 529 Bornes de raccordement (pour fil ou tresse) 2 x 0,4…1,5 mm ou 1 x 2,5 mm Généralités Poids 0,23 kg Couleur de la façade blanc, NCS S 0502-G (RAL9003) Siemens Building Technologies Thermostat d'ambiance RCC30 CE1N3023fr HVAC Products 08.2003... -
Page 7: Bornes De Raccordement
Sortie de commande vanne "froid", 230 V~ Schéma de raccordement B1 Sonde de reprise (sonde de température QAH11.1) M1 Ventilateur à 3 vitesses N1 Thermostat d'ambiance RCC30 S1 Commutateur externe de régime B1 M D1 GND Y1 Vanne de zone pour chauffage... - Page 8 Encombrements (dimensions en mm) Appareil 96,6 42,8 Socle 2002 Siemens Building Technologies AG Sous réserve de modifications Siemens Building Technologies Thermostat d'ambiance RCC30 CE1N3023fr HVAC Products 08.2003...
