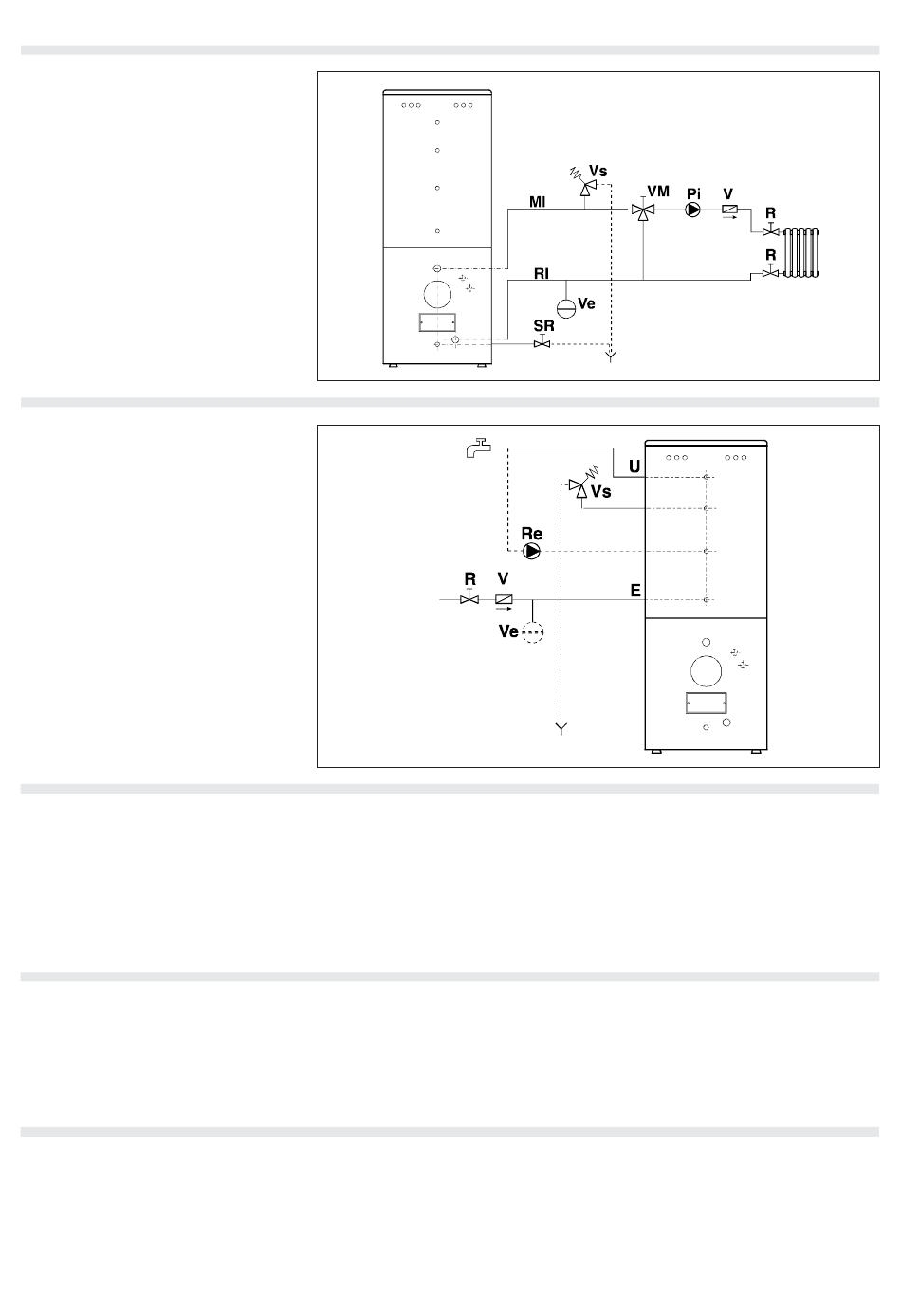

2.4.2 - SCHEMA TYPE D'INSTALLA-
TION DE CHAUFFAGE AVEC
"SECTRA B CELL" SUR UN
CIRCUIT MÉLANGÉ
MI Départ chauffage
RI
Retour chauffage
Pi
Pompe de chauffage
V
Clapet anti-retour
VM Vanne mélangeuse
Vs Soupape de sécurité
Ve Vase d'expansion
R
Vanne d'arrêt
SR Vidange
2.4.3 - SCHEMA TYPE DE CIRCUIT
SANITAIRE AVEC "SECTRA B
CELL"
U
Sortie eau chaude sanitarie
E
Entrée eau froide
Pi
Pompe de chauffage
V
Clapet anti-retour
Vs Soupape de sécurité ballon
Ve Vase d'expansion
R
Vanne d'arrêt
Re Pompe de recirculation eau sanitaire
2.4.4 - RACCORDEMENT DES
TUYAUX DEPART/RETOUR
INSTALLATION
Les diamètres des tuyaux départ retour sont
indiqués dans le tableau "dimensions et rac-
cords hydrauliques".
Avant de raccorder la chaudière à l'installa-
tion de chauffage, cette dernière doit être en-
2.4.5 - MONTAGE DU ROBINET DE
REMPLISSAGE/VIDANGE
Pour le remplissage et la vidange de la chau-
dière un robinet peut être installé sur la con-
nexion T3, qui se trouve dans la partie basse
arrière.
2.4.6 - MONTAGE DE LA SOUPAPE
DE SECURITE
Installer dans les premiers 50 cm du tuyau
de départ une soupape de sécurité dimen-
sionnée pour la puissance de la chaudière
1 0
tièrement rincée.
S'assurer qu'il y a sur l'installation un nom-
bre suffisant de purgeurs d'air.
En raccordant les tuyaux de départ et retour
éviter de créer des contraintes mécaniques
sur les connexions de la chaudière.
La chaudière n'est pas faite pour supporter
les tuyauteries de l'installation; prévoir les
supports adéquats.
Une fois le travail terminé, vérifier l'étanchéi-
té de toutes les connexions.
