Méthode d'installation
2. Un espace compris entre 100 et 200 mm est disponible, sur le côté droit de l'instrument, à des fins de
maintenance.
Dans ce cas de figure, un espace d'environ 35 mm doit être prévu à l'arrière de l'instrument.

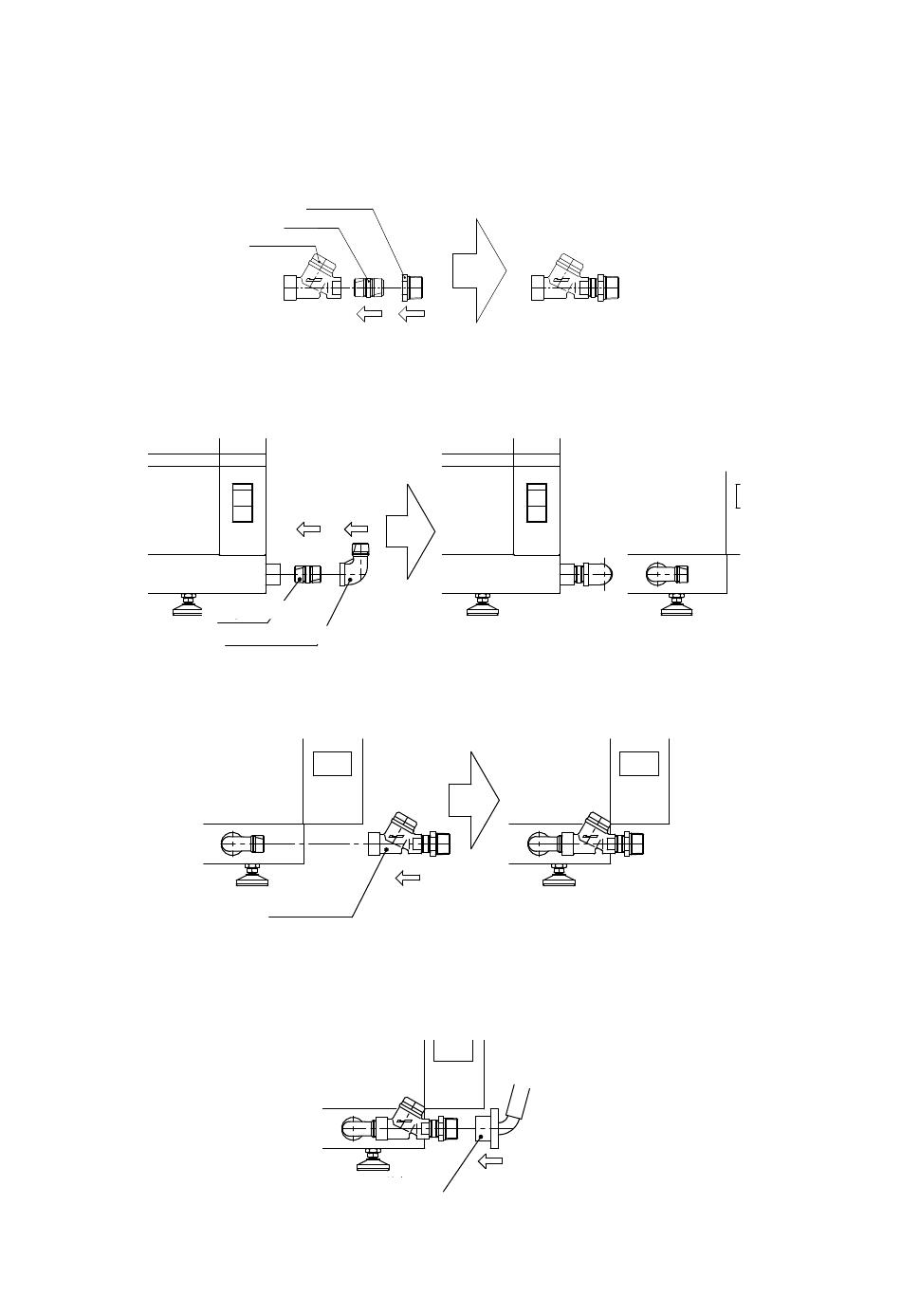

(1) Vissez le raccord et le manchon sur la crépine.
(2) Vissez le raccord et le coude mâle et femelle sur le port d'alimentation en eau, sur le côté droit de
l'instrument.
Coude mâle et femelle
(3) Vissez l'ensemble de crépine assemblé au point (1).
(4) Vissez le tuyau d'alimentation en eau et raccordez-le à l'alimentation en eau du robinet (voir pp. 1-
9).
Manchon
Raccord
Crépine
Raccord
Type de crépine
Tuyau d'alimentation en eau
Type de crépine
1-12
