Méthode d'installation
Vérification de l'installation (fixation de l'instrument)
1. Vérifiez que la surface d'installation prévue est suffisamment résistante et plate.
2. Deux personnes, au minimum, sont nécessaires pour soulever l'instrument et le déplacer jusqu'au site
d'installation. En cas d'entrechoquement ou d'inclinaison trop importante de l'instrument, veillez à
adapter les régleurs de niveau sous l'instrument. Par ailleurs, lorsque l'instrument est relié au dispositif
Tissue-Tek Film ou Tissue-Tek Glass g2, utilisez les régleurs de niveau sous l'instrument afin d'en
régler sa hauteur et son inclinaison.
3. Une fois l'instrument installé, retirez les poignées de transport et installez le manchon (cache-boulon)
dans les parties filetées du système.
Installation des composants autour de l'instrument
● Attachez le tuyau d'alimentation en eau pour le raccorder à une source d'alimentation (robinet)
répondant aux conditions suivantes :
Pression :
Pression dynamique = de 0,098 à 0,441 MPa
Pression statique maximale : 0,74 MPa
Température :
Max. 30 °C (sans gel)
Robinet :
Robinet classique avec un embout compris entre 12 et 17 mm. (Le tuyau
d'alimentation en eau ne peut être raccordé à un robinet de toute autre taille ou
forme, tel qu'un robinet pour produits chimiques ou d'aération.)
Exigences relatives au site :
Le site doit être conforme aux points suivants pour prévenir tout risque sanitaire lié
au reflux :
[1]
du réseau public.
[2]
système d'alimentation en eau utilisé pour l'eau potable, etc.
[3]
provoqués par le phénomène de siphonnage inversé
•
contre les reflux conforme aux réglementations nationales/régionales.

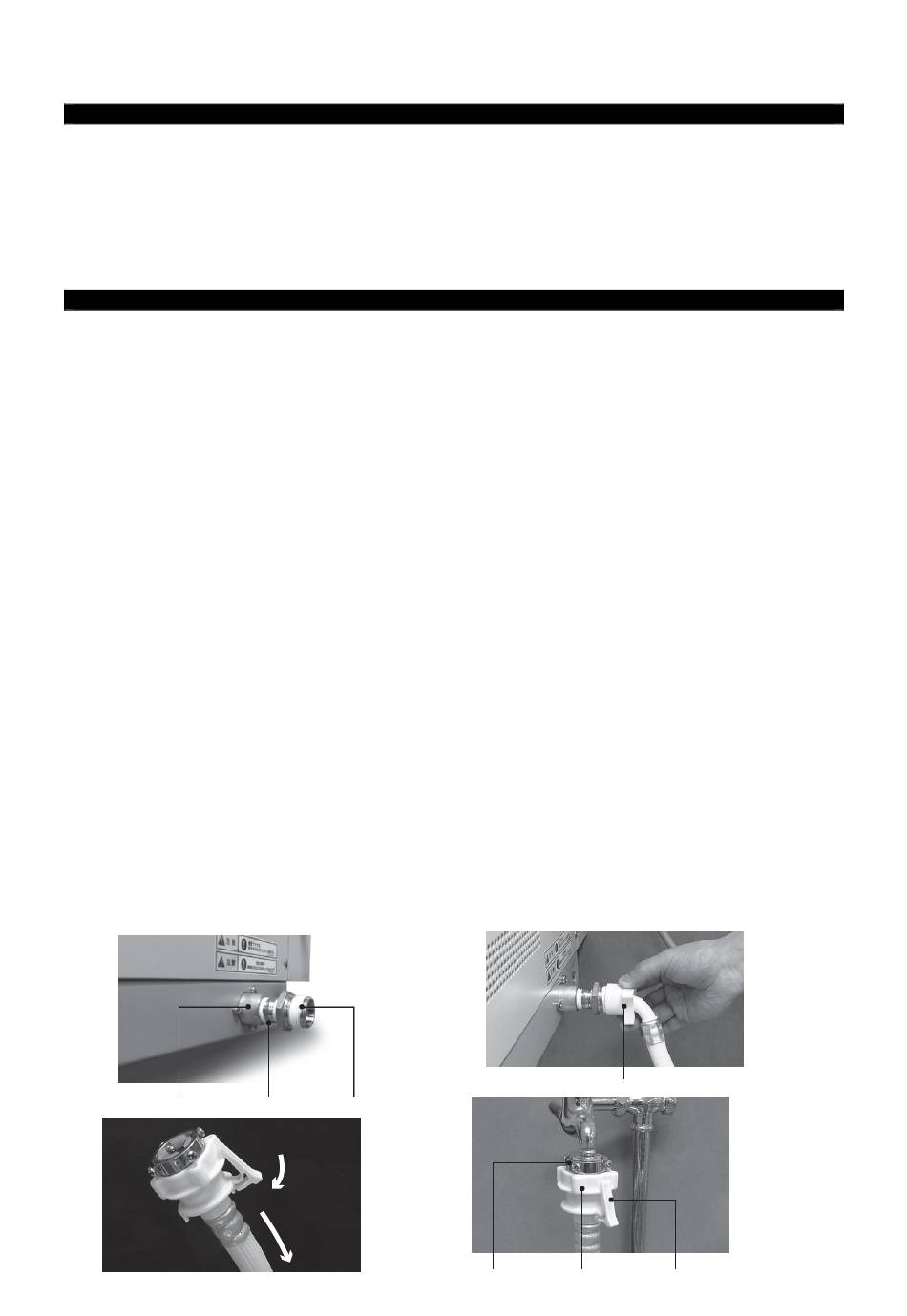

1. Branchez un raccord sur le port d'alimentation en eau de l'instrument à l'aide d'un manchon, et vissez
la pièce filetée du tuyau d'alimentation en eau dans le manchon.
2. Tirez la bride de l'autre côté du tuyau d'alimentation en eau en direction du tuyau et séparez le raccord
à robinet.
3. Desserrez les quatre vis du raccord à robinet.
4. Serrez les quatre vis de manière uniforme tout en maintenant une pression sur le composant en
caoutchouc noir du raccord à robinet contre l'extrémité du robinet.
5. Tournez le raccord et serrez-le.
6. Insérez le tuyau d'alimentation en eau dans le raccord à robinet en veillant à ce que la bride soit tirée
vers l'arrière.
7. Tirez doucement sur le tuyau d'alimentation en eau pour vérifier qu'il est fermement fixé au raccord à
robinet.
①
②
Port d'alimentation en eau
Séparation du raccord à robinet
1-9
Installation d'approvisionnement en eau sans raccordement direct aux tuyaux
Installation d'approvisionnement en eau sans raccordement direct au
Installation d'approvisionnement en eau destinée à prévenir les reflux
Installation d'approvisionnement en eau dotée d'un mécanisme de protection
Raccord
Manchon
[1]
[2]
Pièce filetée du tuyau d'eau
Raccord à robinet
Raccord
Bride sur le tuyau
d'alimentation en eau
