Figure 16

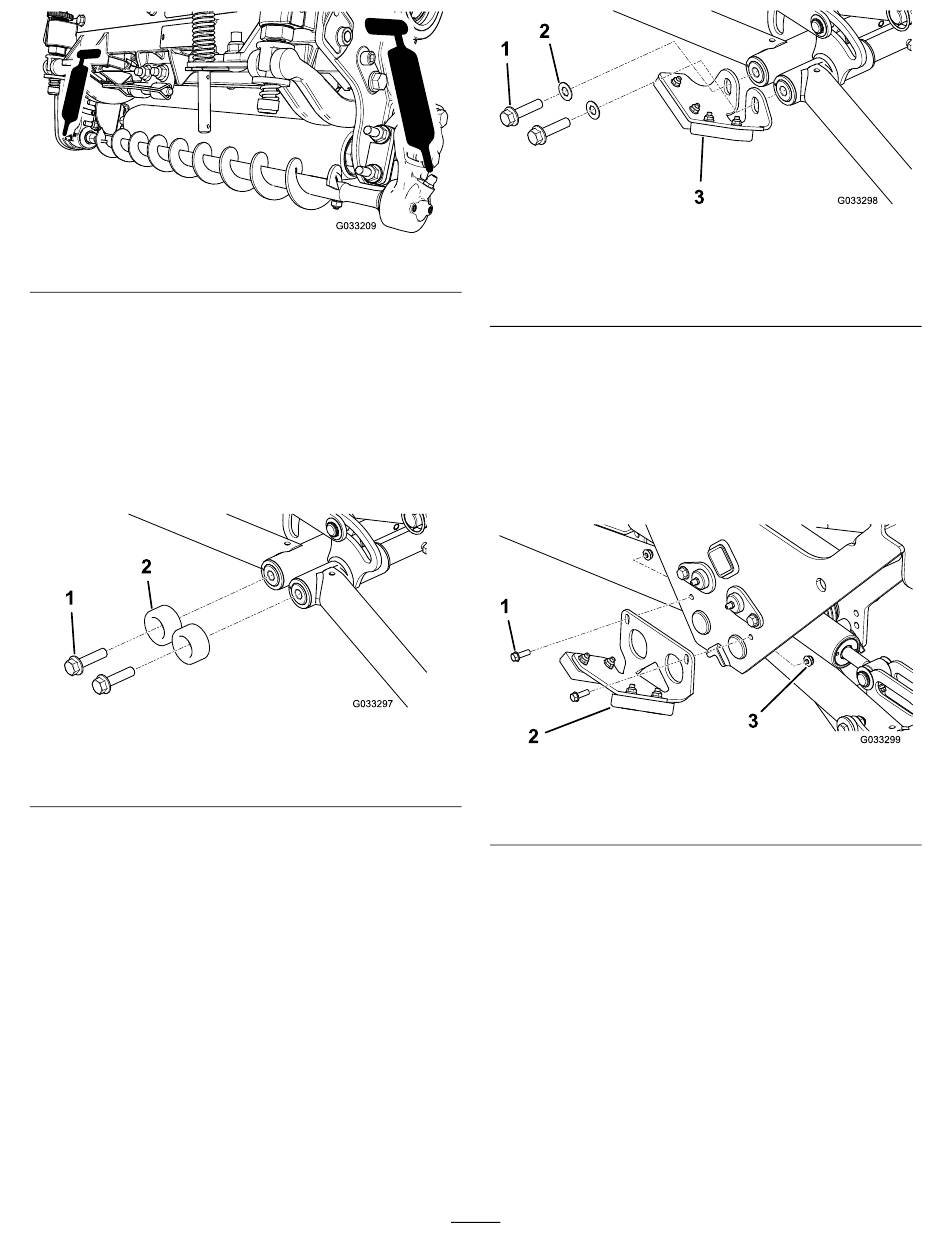

Montage des butées
1.
Abaissez les unités de coupe au sol.
2.
Retirez les boulons à embase existants et les
butées rondes
(Figure
Remarque:
Conservez les boulons à embase
pour monter la butée avant. Mettez les butées
rondes au rebut.
Figure 17
1. Boulon à embase existant
(2)
3.
Appliquez du Loctite 242 (bleu) sur le filetage
des boulons.
4.
Fixez légèrement la butée avant et les rondelles,
comme montré à la
17).
2. Butée ronde existante (2)
(mettre au rebut)
Figure
18.
g033209
1. Boulon à embase existant
(2)
2. Rondelle (2)
5.
Ajustez la butée avant de sorte qu'elle touche
les carters de brosse de rouleau arrière quand
les unités de coupe sont levées et de niveau.
Remarque:
position, serrez les boulons à un couple de 91
à 113 N·m.
6.
Montez la butée arrière comme montré à la
Figure
19.
g033297
1. Boulon à embase (2)
2. Butée arrière
Montage de la brosse pour
grande hauteur de coupe
(option)
Montez la brosse pour grande hauteur de coupe
(vendue séparément) lorsque la hauteur de coupe est
égale ou supérieure à 2,5 cm (5 entretoises ou plus
montées sous la base de la plaque latérale).
1.
Si une brosse à rouleau est montée sur l'unité
de coupe, enlevez les 2 boulons, rondelles et
écrous qui fixent le logement de roulement libre
au support de fixation du logement de roulement
(Figure 20
7
Figure 18
3. Butée avant
Une fois la butée à la bonne
Figure 19
3. Contre-écrou
et
Figure
21).
g033298
g033299
