Levelflex FMP50 Mise en service via le logiciel de configuration FOUNDATION Fieldbus (vue orientée sur les blocs)
8. Via le paramètre Blockmodus/MODE_BLK, élément TARGET, régler le mode de bloc
sur Auto. Pour cela, le Resource Block doit également être réglé sur le mode bloc Auto.
10.1.5

Autre configuration

1. Relier les blocs de fonctions et les blocs de sortie.
2. Une fois le LAS actif défini, charger toutes les données et tous les paramètres dans
l' a ppareil de terrain.
10.2 Mise à l'échelle de la valeur mesurée dans l'AI Block
Si le type de linéarisation L_TYPE = Indirect a été sélectionné dans l' A I Block, la valeur
mesurée peut être mise à l' é chelle. XD_SCALE avec les éléments EU_0 et EU_100 définit la
gamme d' e ntrée. Elle est représentée de façon linéaire sur la gamme de sortie, définie par
OUT_SCALE, également avec les éléments EU_0 et EU_100.
EU_100
EU_0
0

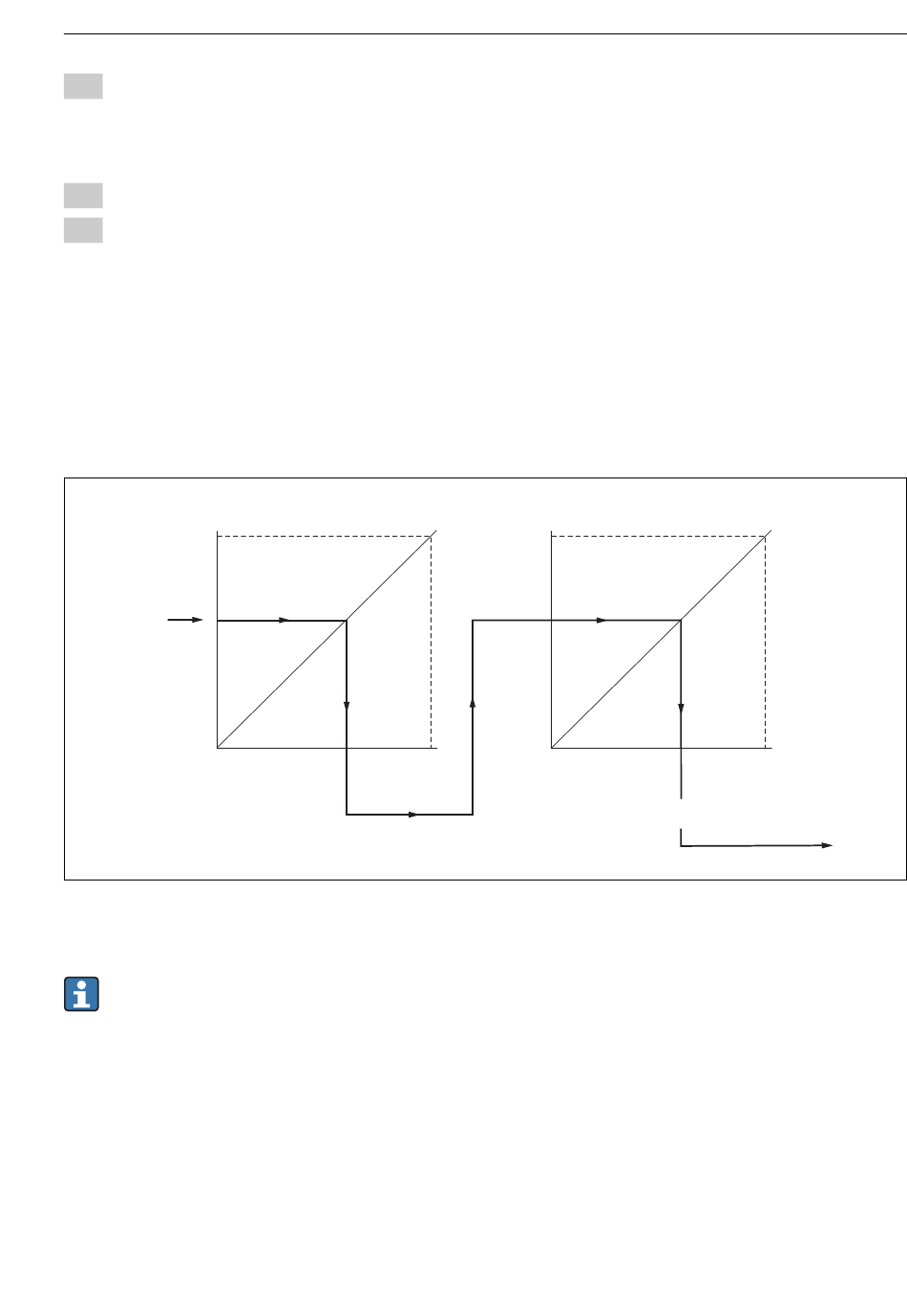

 15 Mise à l' é chelle de la valeur mesurée dans l' A I Block
• Si dans le paramètre L_TYPE, vous avez sélectionné le mode Direct, vous ne pouvez
pas modifier les valeurs et les unités pour XD_SCALE et OUT_SCALE.
• Les paramètres L_TYPE, XD_SCALE et OUT_SCALE ne peuvent être modifiés que
dans le mode de bloc OOS.
Endress+Hauser
XD_SCALE
1
OUT_SCALE
1
0
EU_0
OUT_VALUE
EU_100
A0017338
51
