Levelflex FMP50

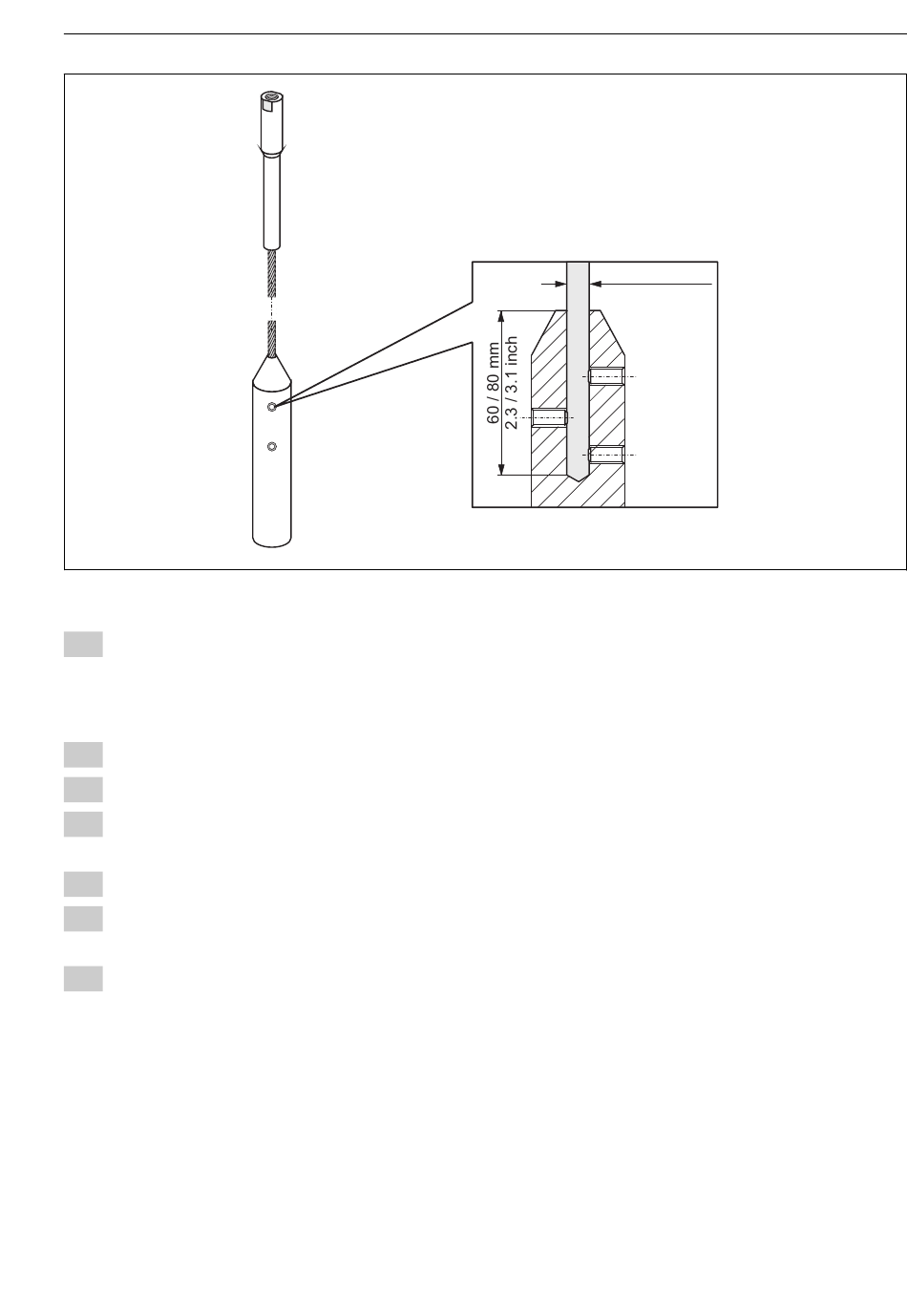

1. Dévisser les 3 vis sans tête du contrepoids à l' a ide d' u ne clé pour vis six pans AF3 (pour
les câbles de 4 mm) ou AF4 (pour les câbles de 6 mm). Remarque : Les vis sans tête ont
un revêtement bloquant pour éviter un desserrage accidentel, de sorte qu' i l faut un
couple de serrage plus élevé pour les desserrer.
2. Retirer le câble détaché du contrepoids.
3. Mesurer la nouvelle longueur du câble.
4. Mettre du ruban adhésif à l' e ndroit où le câble doit être raccourci pour éviter qu' i l ne se
détorde.
5. Scier le câble à angle droit ou le couper à l' a ide d' u n coupe-boulon.
6. Introduire complètement le câble dans le contrepoids : câble 4 mm (0,16 in) :
60 mm (2,4 in) de profondeur ; câble 6 mm (0,24 in) : 80 mm (3,2 in) de profondeur.
7. Revisser les vis sans tête. En raison du revêtement bloquant des vis sans tête, il n' e st pas
nécessaire d' u tiliser un liquide de verrouillage. Couple de serrage : câble 4 mm (0,16 in) :
5 Nm (3,7 lbf ft) ; câble 6 mm (0,24 in) : 15 Nm (11 lbf ft).
Endress+Hauser
4 / 6 mm
0.16 / 0.25 inch
5/15 Nm
Montage
A0012453
