Montage

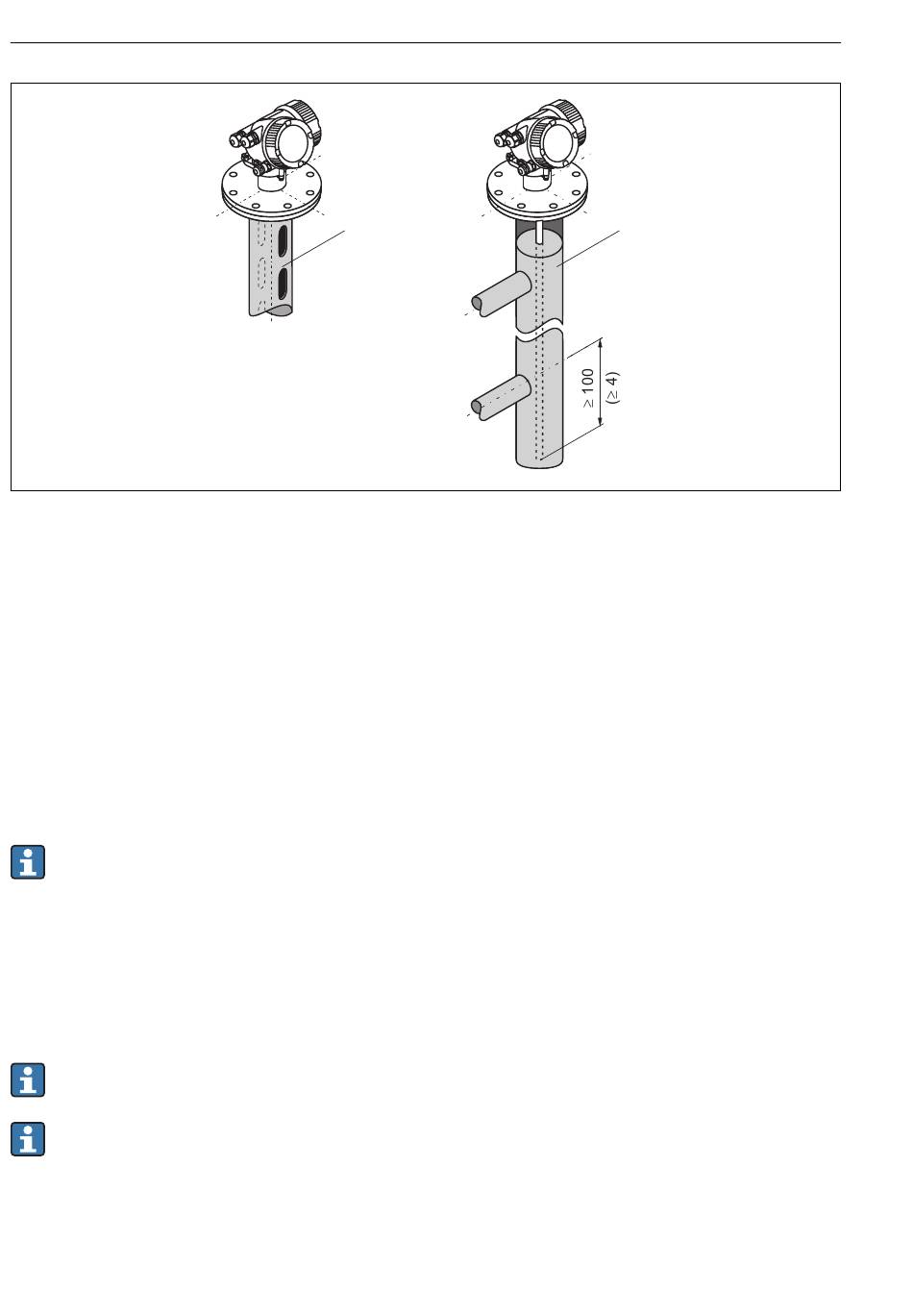

1 Montage dans un tube de mesure
2 Montage dans un bypass
• Diamètre du tube : > 40 mm (1,6 in) (pour les sondes à tige).
• Une sonde à tige peut être montée jusqu' à un diamètre de 100 mm. Pour des diamètres plus
grands, il est recommandé d' u tiliser un FMP51 avec sonde coaxiale.
• Les sorties latérales, trous, fentes et soudures - qui dépassent d' a u maximum 5 mm (0,2 in)
vers l' i ntérieur - n' o nt aucune influence sur la mesure.
• Le tube ne doit pas présenter de différences de diamètre.
• La sonde doit dépasser de 100 mm la sortie inférieure.
• Les sondes ne doivent pas entrer en contact avec la paroi du tube dans la gamme de mesure.
Si nécessaire, supporter ou amarrer la sonde.
Pour les bypass avec formation de condensats (eau) et un produit ayant un faible
coefficient diélectrique (par ex. les hydrocarbures) :
Au fil du temps, le bypass se remplit de condensats jusqu' à la sortie inférieure, de sorte
que, dans le cas de niveaux faibles, l' é cho de niveau est recouvert par l' é cho des
condensats. Dans cette gamme, c' e st le niveau de condensats qui est mesuré. Seuls les
niveaux plus élevés sont mesurés correctement. Par conséquent, positionner la sortie
inférieure 100 mm (4 in) sous le niveau à mesurer le plus bas et placer un disque de
centrage métallique à la hauteur du bord inférieur de la sortie inférieure.
Dans les cuves calorifugées, le bypass doit également être isolé pour éviter la formation
de condensats.
Dans le cas de sondes à câble de plus de 2 m (6,7 ft), il faut selon le cas, en plus du
disque de centrage (version OC), fixer un poids ou un ressort pour tendre le câble. La
masse du disque de centrage est de 155 g (5,5 oz).
