Notice d'installation
Installation de l'écoulement des condensats de l'appareil
L'appareil est équipé d'un écoulement et d'un siphon internes
des condensats. Cet écoulement des condensats se forme
dans l'échangeur thermique secondaire. La tuyauterie doit être
installée sous la sortie de l'écoulement des condensats du
chauffe-eau et raccordée pour une élimination conformément
aux codes locaux.
Pour installer la conduite de vidange des condensats, connec-
ter un adaptateur NPT ¾" sur le chauffe-eau. Utiliser unique-
ment du ruban en téflon. Ne pas bloquer le clapet inclus dans le
siphon.

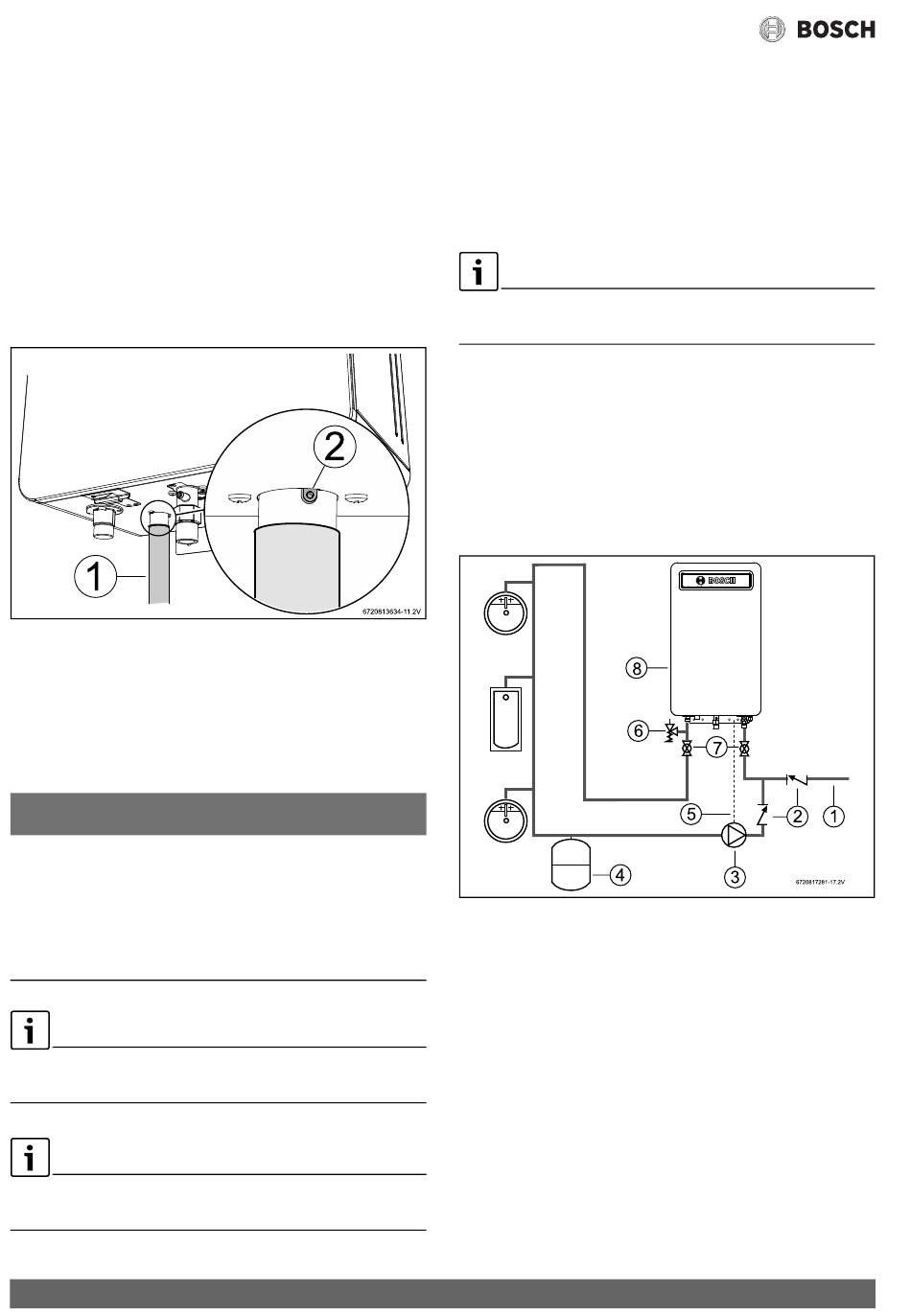

Fig. 15
Installation de l'écoulement de l'appareil
[1] Raccord de vidange des condensats
[2] Clapet
L'installation d'un reniflard supplémentaire en aval n'est pas
nécessaire puisque cette fonction est déjà incluse dans le
chauffe-eaux.
AVIS :
Un clapet bloqué peut provoquer un double effet siphon indési-
rable.
▶ Assurez-vous que le clapet inclus dans le siphon n'est pas
obstrue (par exemple avec de la dope) pour permettre une
fonction correcte.
Vérifier que l'évacuation des condensats / neutralisation est
conforme aux règlements fédéraux, provinciaux et locaux.
Il s'agit d'un appareil à rendement élevé, le débit de condensats
peut atteindre 2,1 G/heure à pleine puissance.
24
4.12 Recirculation de l'eau chaude sanitaire avec
pompe externe
Le schéma suivant illustre une conception de recirculation pos-
sible. Ce schéma est donné uniquement à des fins d'illustration
et ne doit pas être utilisé pour l'installation réelle sans les
conseils d'ingénierie et techniques préalables d'un profession-
nel licencié dans la localité dans laquelle l'installation est faite.
Les menus de recirculation pour Greentherm T9800 SE O ne
sont disponibles qu'avec la télécommande Bosch.
Cet appareil a été conçu pour activer la recirculation par la com-
mande d'une pompe externe. Pour cette fonction, la pompe
externe doit être alimenté par une source électrique externe et
peut être activé et désactivé à l'aide d'un accessoire Bosch
(7736504585). Toutes les fonctions de recirculation peuvent
être utilisées avec la télécommande Bosch.
Fig. 16
Application de recirculation avec ligne retour dedica-
cée
[1] Alimentation en eau froide
[2] Clapet anti-retour, fourni sur place
[3] Pompe du circulateur, fournie sur place
[4] Vase d'expansion, fourni sur place
[5] Câble du circulateur, accessoire
[6] SD (non fourni)
[7] Vannes d'arrêt, fournies sur place
[8] Greentherm T9800 SEO
Greentherm T9800 SEO 160/199 | SECO 199 – 6 720 819 132 (2022/01)
