Manuels Connexes pour Resol TT1
Sommaire des Matières pour Resol TT1

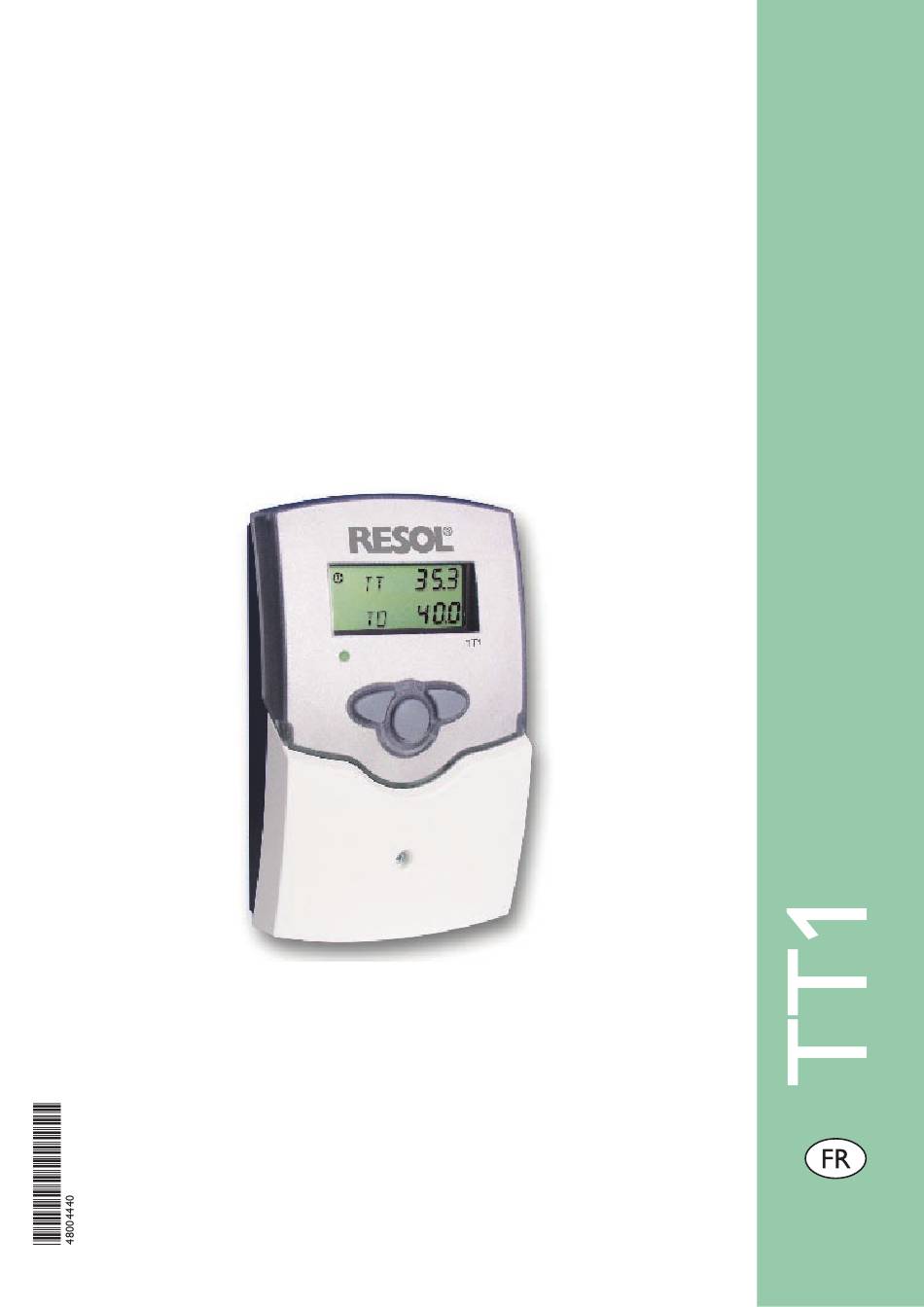

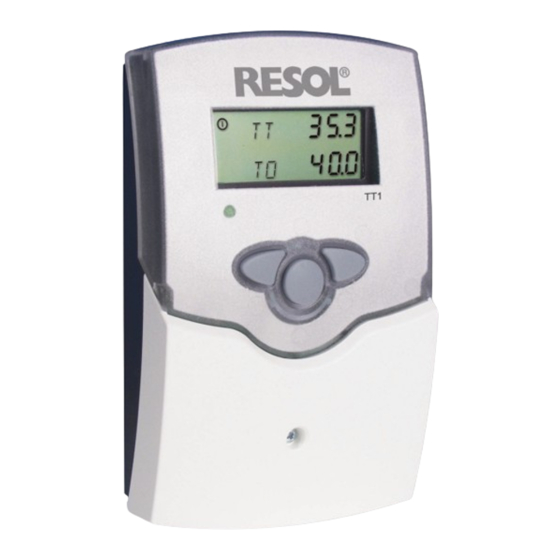

- Page 1 RESOL TT1 Montage Connexion Commande Manuel Nous vous remercions d’avoir acheté un appareil RESOL. Veuillez lire ce manuel attentivement afin de pouvoir utiliser l‘appareil de manière optimale www.resol.de...
-
Page 2: Table Des Matières
Nous, l‘entreprise RESOL Elektronische Regelungen suivantes afin d‘éviter tout dommage aux personnes et aux GmbH, D-45527 Hattingen, déclarons sous notre entière responsabilité que le produit TT1 est conforme aux règles biens. techniques suivantes: Utiliser le produit conformément aux prescriptions (voir page 3). -
Page 3: Caractéristiques Techniques
Température pour teste de pression: 75 °C Fonctionnement Régulateur électronique de température (thermostat) avec Le thermostat RESOL compare la température mesurée écran LCD pour visualiser la température actuelle et les par une sonde avec la température d'enclenchement pré- paramètres de réglage (à travers le menu). -
Page 4: Types De Sondes
Thermostat 1. Types de sondes Pour le régulateur RESOL TT1 des sondes de tempéra- Sonde plongeante: disponible dans différentes tailles ture de précision en version Pt1000 sont utilisées (FKP et (profondeur d'immersion) FRP). FK...60: profondeur 60 mm, doigt de gant en laiton, chromé... -
Page 5: Installation
Thermostat 2. Installation Attention: Débrancher l‘appareil du réseau 2.1 Montage électrique avant de l‘ouvrir! Réaliser le montage de l’appareil dans une pièce intérieure sèche. Afin d’assurer le bon fonctionnement de l’appareil, témoin lumineux partie supérieure du boîtier veiller à ne pas exposer ce dernier à des champs électro- magnétiques trop élevés. -
Page 6: Commande Et Fonction
Thermostat 3 Commande et fonctionnement 3.1 Touches de réglage Le régulateur se manie avec les 3 touches de réglage situées sous l‘écran d‘affichage. La touche „avance“ (1) sert à avan- cer dans le menu d‘affichage ou à augmenter des valeurs de réglage. -
Page 7: Canal De Réglage Tf
Thermostat 3.4 Canal de réglage TF Lorsque la température de la sonde TT est supérieure à la température de déclenchement réglée dans TF, le régula- teur désactive le relais. Le symbole s'éteint et le témoin lumineux clignote en rouge. Le relais reste activé pendant le delais de déclenchement TF: Température de déclenche- réglé... -
Page 8: Mise En Service
Thermostat 4. Mise en service Brancher l'appareil au réseau électrique. Le régulateur met en marche une phase d'initialisation pendant laquelle le témoin lumineux clignote en vert et en rouge. Pour le fonctionnement optimal d'installations individuelles, il est possible d'adapter les paramètres de réglage à travers les valeurs de réglage correspondantes (voir 3.3).
