Rotule D'orientation - Vega PULS 68 Mise En Service

4 Montage

Rotule d'orientation

Cuves encombrées
26
Distance d 2°
(m)
55 1,9
60 2,1
65 2,3
70 2,4
75 2,6
Exemple :
Avec un réservoir de 20 m de hauteur, la position de montage du
capteur est à une distance de 1,4 m du centre du réservoir.
Le tableau vous indiquera l'angle d'inclinaison nécessaire de 4°.
Pour régler l'angle d'inclinaison de la rotule d'orientation, voir le
chapitre suivant.
Procéder de la manière suivante pour orienter le capteur avec la
rotule d'orientation :
1. Desserrez la vis de serrage de la rotule d'orientation à l'aide d'une
clé à molette - clé de 13

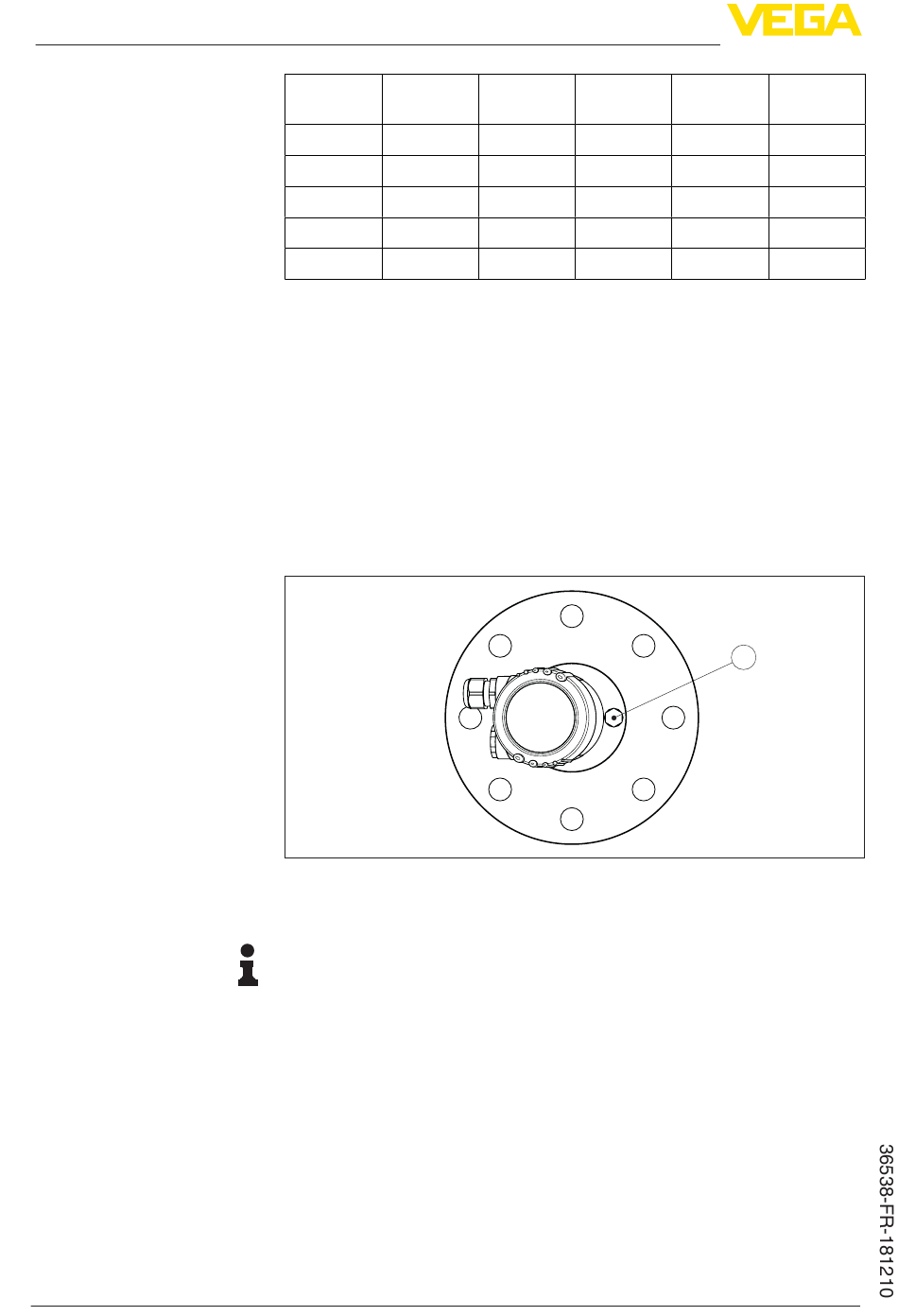

Fig. 16: VEGAPULS 68 avec rotule d'orientation
1 Vis de serrage
Information:
Il n'est pas nécessaire de dévisser les vis à six pans creux.
2. Orienter le capteur, contrôler l'angle d'inclinaison. Pour l'angle
d'inclinaison max. de la rotule d'orientation, consulter le chapitre
"Dimensions"
3. Resserrer la vis de serrage, pour le couple max. consulter le
chapitre "Caractéristiques techniques".
La position de votre capteur radar doit être choisi de façon à ce qu'au-
cun obstacle ne croise les signaux radar.
Des obstacles fixes dans la cuve, comme p.ex. échelles, détecteurs
de seuils, serpentins de chauffe, renforts métalliques etc. peuvent
entraîner des échos parasites importants et avoir des répercussions
4° 6°
3,8 5,8
4,2 6,3
4,5 6,8
4,9 7,4
5,2 7,9
VEGAPULS 68 • Foundation Fieldbus
8° 10°
7,7 9,7
8,4 10,6
9,1 11,5
9,8 12,3
1,0 13
