Vérification Statique Du Régulateur - Leroy Somer R 129 Installation Et Maintenance

Alternateur ACT - ACT/R
Régulator R 129
R 129
Pour un réglage correct et dans les conditions normales
de fonctionnement du compound, le rapport Uexc/Ir, à
vide ou en charge doit être compris entre 20 et 30
(réglage usine 25) exemple :
à vide
en charge
I R = 0 signifie que le régulateur ne dérive rien :
a) - Excitation compound insuffisante
b) - Réglage tension trop haut (régulateur)
Uexc/Ir < 5 signifie que le régulateur ne peut pas dériver
davantage :
a) - Excitation compound trop forte
b) - Réglage tension trop bas (régulateur)

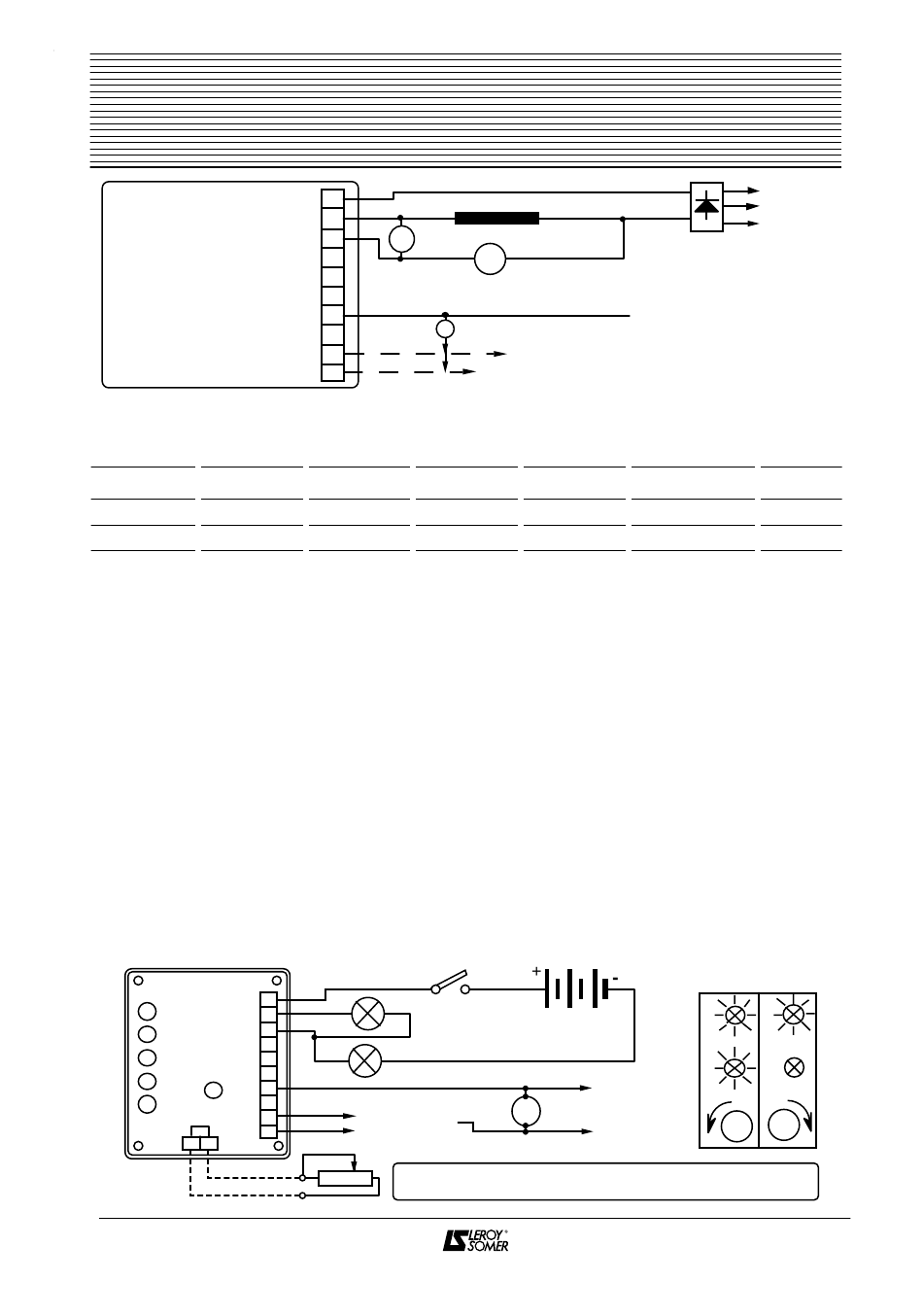

1.3. Vérification statique du régulateur
R 129 seul
-Relier la detection de tension (bornes 0V -220V, or 0V-
380V suivant la tension) à un réseau alternatif
- Raccorder une batterie avec une lampe en série L2
comme indiqué .
- Raccorder une lampe en série L1 en sortie E+, E- du ré-
gulateur .
- Tourner le potentiomètre tension (P2) de la position "à
fond à droite" à la position "à fond à gauche", puis de
nouveau "à fond à droite": La lampe doit s'allumer puis
s'éteindre
- Si la lampe L1 reste toujours allumée ou toujours
éteinte, quelque soit la position du potentiomètre, le
régulateur est défectueux.
La lampe L2 doit toujours rester allumée.
* Nota : Attendre quelque secondes (10 à 30) l'allumage
ou l'extinction de la lampe.
R 129
P4
P6
P3
P2
P5
J2
Tension
470 - 1W
