La MISE À LA TERRE de ce régulateur et du boîtier dans lequel il est installé doit être conforme
aux normes électriques nationales et locales. Pour réduire le bruit électrique et les transitoires
susceptibles de fausser le fonctionnement du régulateur, il est recommandé de raccorder le
boîtier du régulateur à une prise de terre locale à l'aide d'un conducteur en cuivre No. 12 (4
2
mm
).
Un interrupteur et un fusible non temporisé (Amérique du nord), à effet rapide et à forte
2
capacité de coupure de Type F (Europe), un ou des fusibles de 250 V, ou un
disjoncteur de 0,5 A, pour une alimentation 90-264Vac ou un fusible 1A, 125V ou un
disjoncteur pour une alimentation 24Vac/dc doivent faire partie intégrante de
l'installation.
3
ATTENTION : Appliquer 90-264 Vac sur un appareil destine à recevoir 24 Vac/dc va
sérieusement endommager l'instrument et présente des risques d'incendie.
16
1
Terre
2
Ligne
Neutre

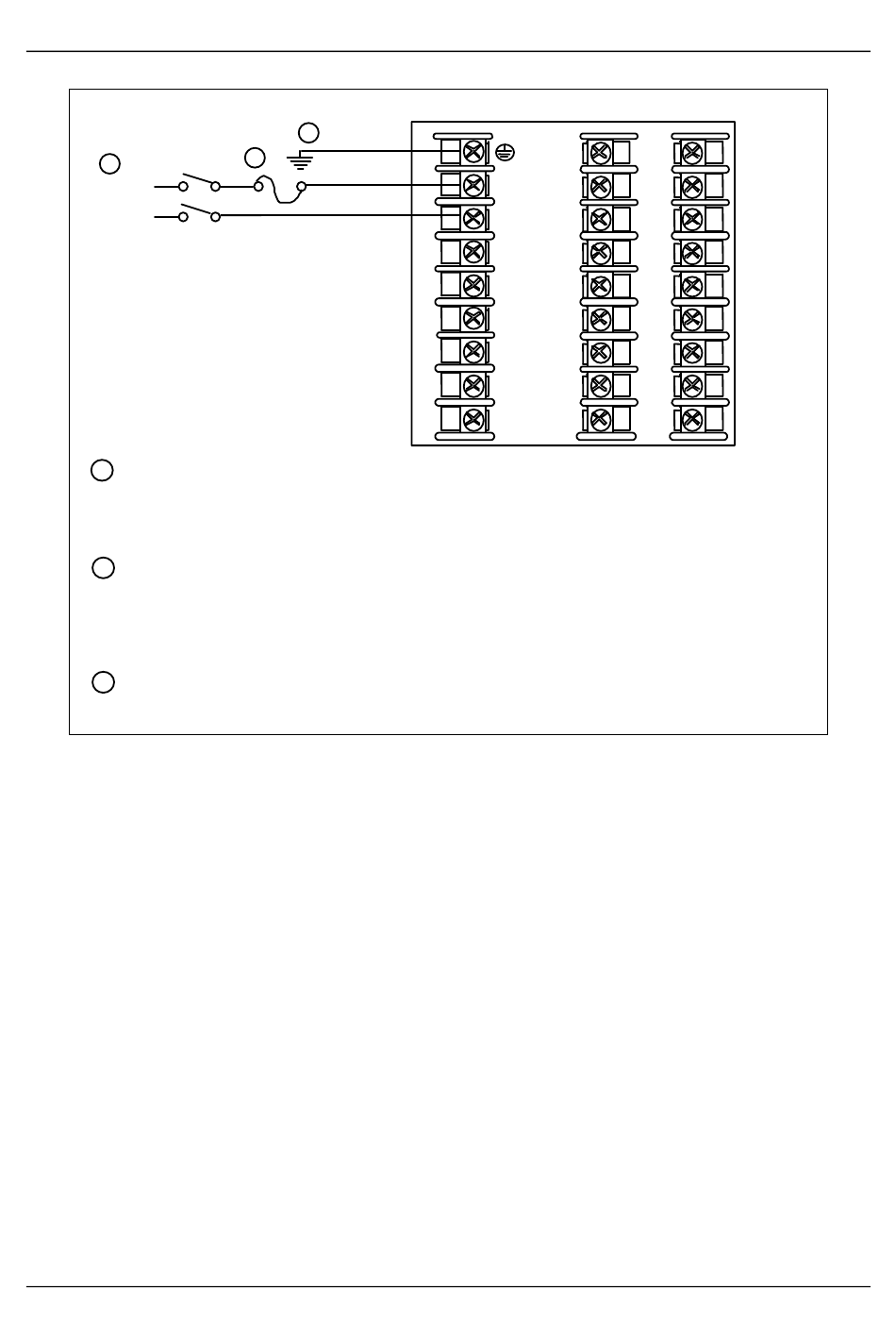

Figure 2-4 Alimentation principale
UDC2500 Régulateur Numérique Universel Manuel Produit
19
10
20
L1
11
21
L2/N
12
22
4
13
23
5
14
24
6
15
25
7
16
26
8
17
27
9
18
05/05
