Smartec CLD18
Instructions de montage
Endress+Hauser
Montage
Pour une installation conforme 3-A, il faut tenir compte de ce qui suit :
Une fois l' i nstrument installé, son intégrité hygiénique doit être maintenue. L' a ppareil doit être
installé de telle sorte que la détection de fuite se trouve au point le plus bas de la sonde. De plus,
tous les raccords process doivent être conformes 3-A.
Le capteur doit être totalement immergé dans le produit. Il ne doit y avoir aucune bulle d' a ir dans la
zone du capteur.
4

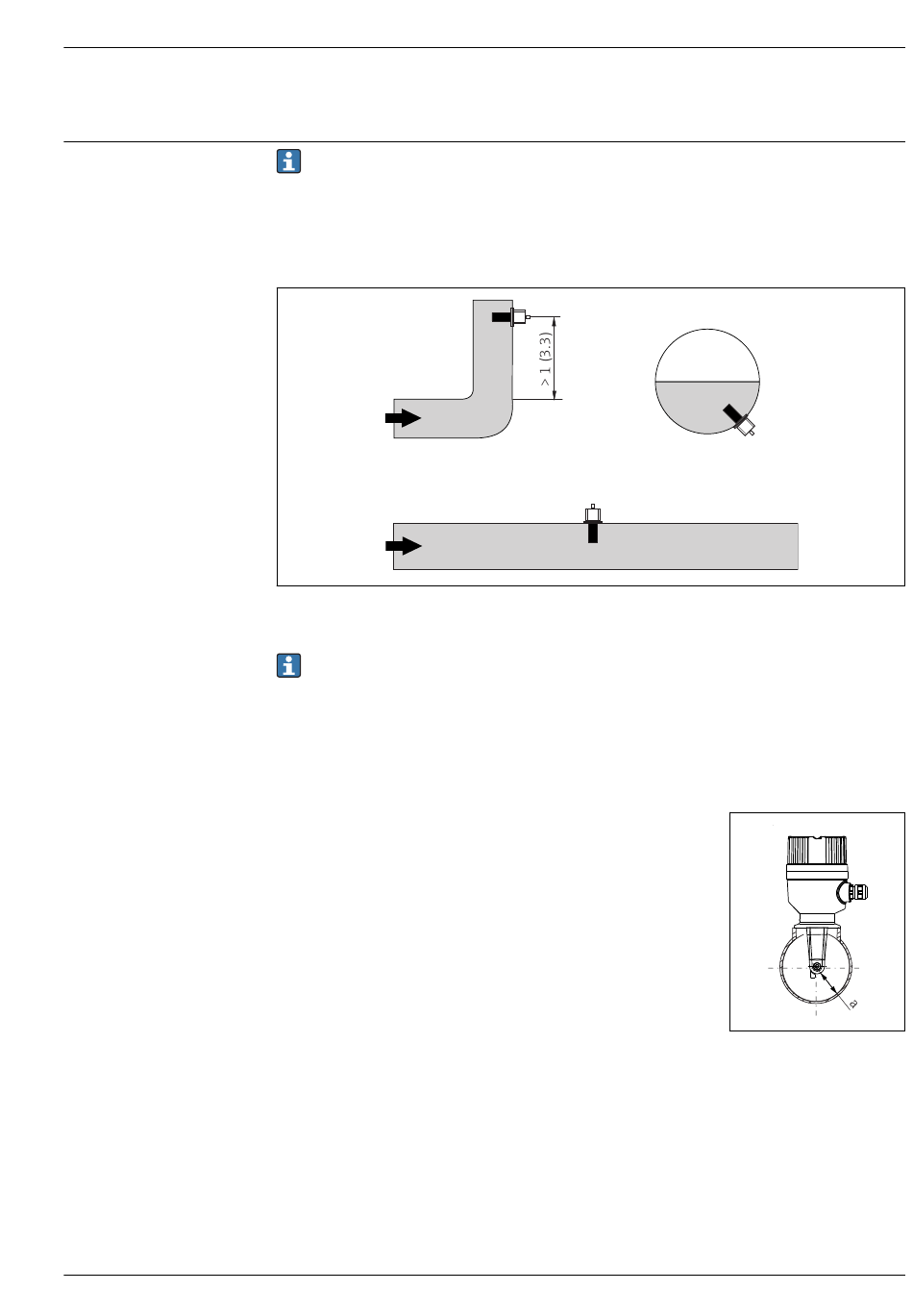

Position de montage des capteurs de conductivité. Unité de mesure : m (ft)
En cas de changement du sens d' é coulement (après des tubes coudés), des turbulences peuvent
se produire dans le produit.
‣
Par conséquent, installez le capteur à une distance d' a u moins 1 m (3.3 ft) en aval d' u n tube
coudé.
Le produit doit s' é couler le long de l' o rifice du capteur (voir flèches sur le boîtier). Le produit peut
passer par un circuit de mesure symétrique dans les deux directions.
Dans les espaces de montage réduits, les parois affectent le courant
ionique dans le liquide. Cet effet est compensé par ce que l' o n appelle
le facteur d' i nstallation. Le facteur d' i nstallation peut être entré dans
le transmetteur pour la mesure ou la constante de cellule est corrigée
en la multipliant par le facteur d' i nstallation.
La valeur du facteur d' i nstallation dépend du diamètre, de la
conductivité du piquage et de la distance entre la paroi et le capteur.
Le facteur d' i nstallation peut être ignoré (f = 1,00) si la distance de la
paroi est suffisante (a > 20 mm, à partir de DN 60).
Si la distance de la paroi est plus petite, le facteur d' i nstallation
augmente pour les conduites isolées électriquement (f > 1) et
diminue pour les conduites électriquement conductrices (f < 1).
Il peut être mesuré à l' a ide de solutions d' é talonnage ou déterminé
approximativement à partir du diagramme suivant.
A0017691
A0018962
5
Montage du CLD18
a
Distance par rapport à la
paroi
7
