Câblage de puissance
5.3.1
Tailles MR4 à MR7
Dénudez les câbles moteur, réseau et résistance de freinage comme préconisé
1
ci-dessous.
Conducteur de terre
Earth conductor
A1
B1
Tableau 16. Longueurs à dénuder sur les câbles [mm]
Taille
A1
MR4
15
MR5
20
MR6
20
MR7
20
REMARQUE! Le freinage dynamique et la résistance de freinage ne sont pas pris en charge
dans le Vacon 100 FLOW.
Assistance 24 heures sur 24 : +358 (0)201 212 575 • E-mail : vacon@vacon.com
C1
D1
RÉSEAU
MAINS

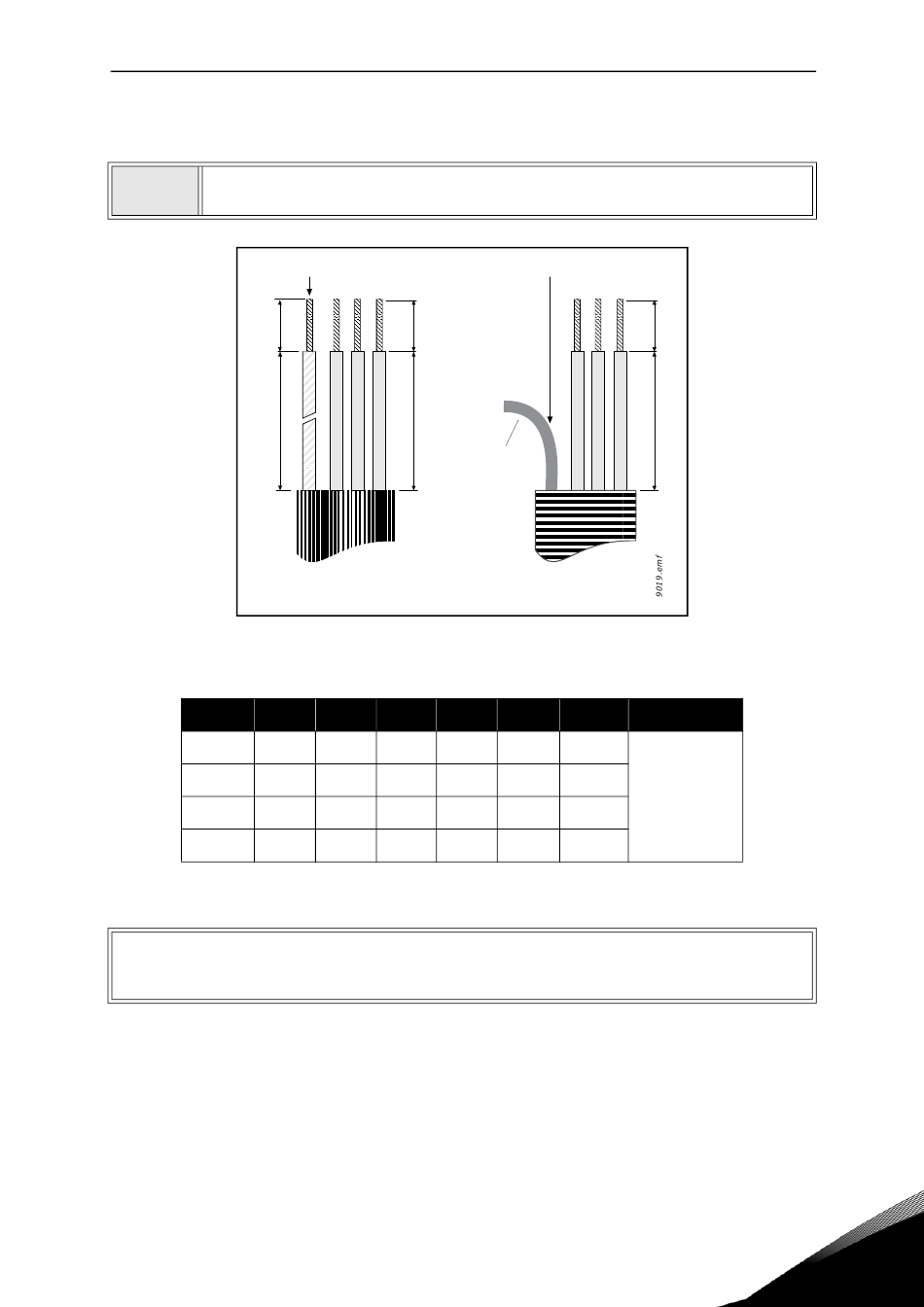

Figure 25. Dénudage des câbles
B1
C1
P1
35
10
20
40
10
30
90
15
60
80
20
80
Conducteur de terre
Earth conductor
C2
D2
E
MOTEUR
MOTOR
C2
D2
7
35
Laisser aussi
10
40
court que
15
60
possible
20
80
vacon • 43
E
5
