Boîtier de régulation RLV
3.3.2
Blocage externe (option)
Un contact (normalement ouvert) peut être raccordé
aux bornes 21 et 22 du bornier AA5-X2 pour bloquer
la relève. Lorsque le contact se ferme, la relève est
bloquée.
AA5
-X8
-X2

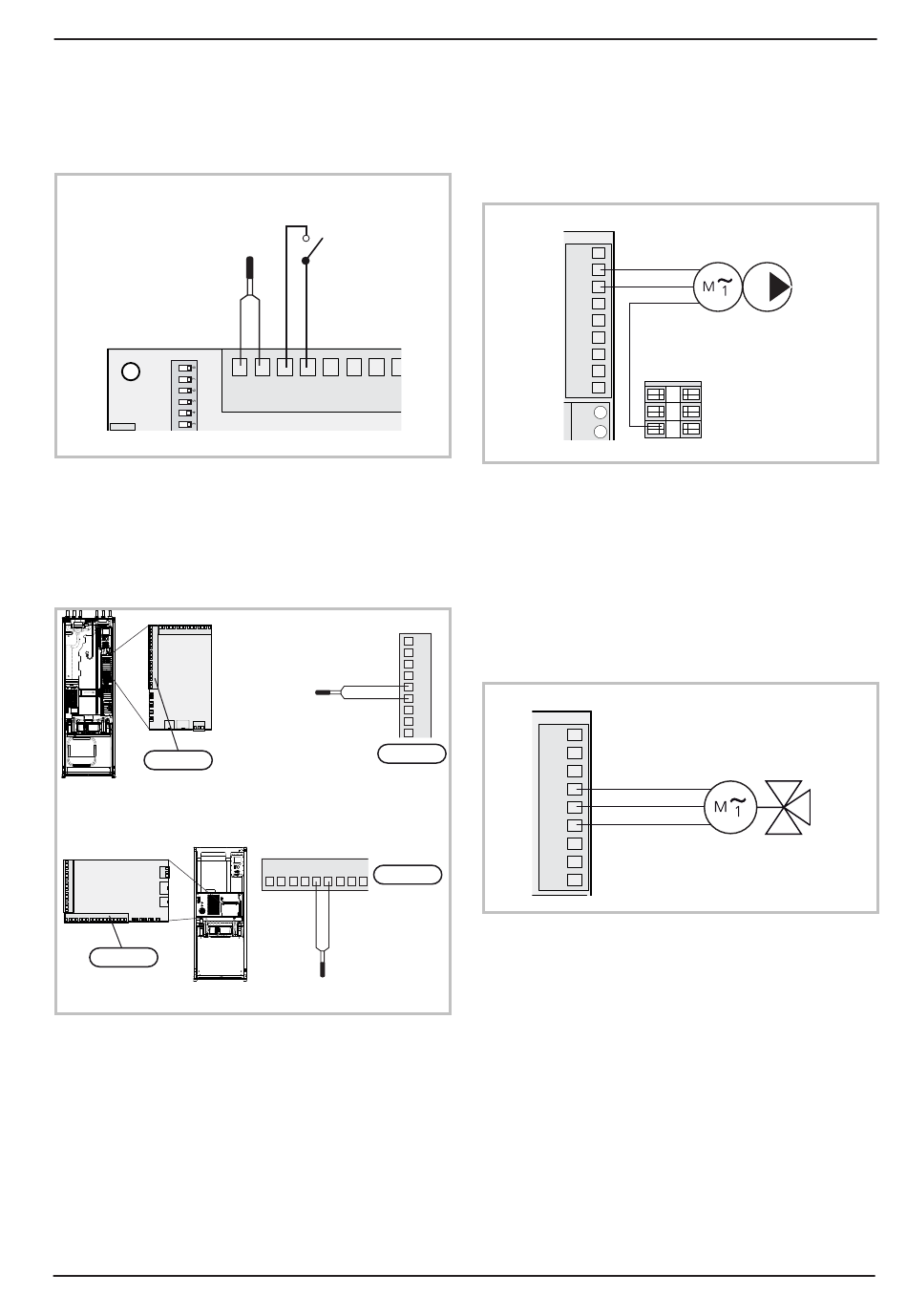

Figure 5 -
Raccordement du blocage externe
3.3.3
Sonde de relève, départ
Raccordez la sonde de départ aux bornes 5 et 6 du
bornier AA3-X6 de la pompe à chaleur.
AA3-X6
Géolis Duo
AA3-X6
Géolis
Figure 6 -
Raccordement de la sonde de départ
NI 923 865 #
Blocage
externe
BT52
24
3 2
2 2
1 2
0 2
9 1
8 1
17
BT25
BT25
AA3-X6
1 2 3 4 5 6 7 8 9
AA3-X6
BT25
BT25
3.4
Raccordement de la pompe de
circulation (GP10)
Raccordez la pompe de circulation (GP10) aux bor-
nes 8 (230V) et 7 (Neutre) du bornier AA5-X9 et à la
borne 3 (Terre) du bornier X1.
9
8
7
6
5
4
3
2
1
-X10
Figure 7 -
Raccordement de la pompe de circulation
3.5
Raccordement du moteur de la
vanne mélangeuse (QN11)
Raccordez le moteur de la vanne mélangeuse (QN11)
aux bornes 6 (230 V ouverture), 5 (Neutre) et 4 (230 V
1
fermeture) du bornier AA5-X9.
2
3
4
5
6
AA5
7
-X9
8
9
9
8
7
6
5
4
3
2
1
Figure 8 -
Raccordement du moteur de la vanne mélan-
AA5
-X9
L
N
PE
-X1
1
2
3
Ouvert
N
Fermé
geuse
GP20
QN11
9
