Boîtier de régulation RLV
2.
Raccordements hydrauliques
2.1
Généralités
C'est grâce à la vanne mélangeuse que vous pouvez
bénéficier de la fonction relève de chaudière.
La pompe à chaleur pilote une vanne mélangeuse et
une pompe de circulation via le boîtier de régulation
RLV. Si la pompe à chaleur n'arrive pas à maintenir
une température de départ suffisante, la chaudière
s'enclenche et la vanne mélangeuse (QN11) s'ouvre.
NI 923 865 #
2.2
Sondes de température
Installez la sonde de chaudière (BT52) à un endroit
pertinent de la chaudière.
La sonde de température de départ relève (BT25) doit
être installée au départ du circuit de chauffage, après
la vanne mélangeuse (QN11).

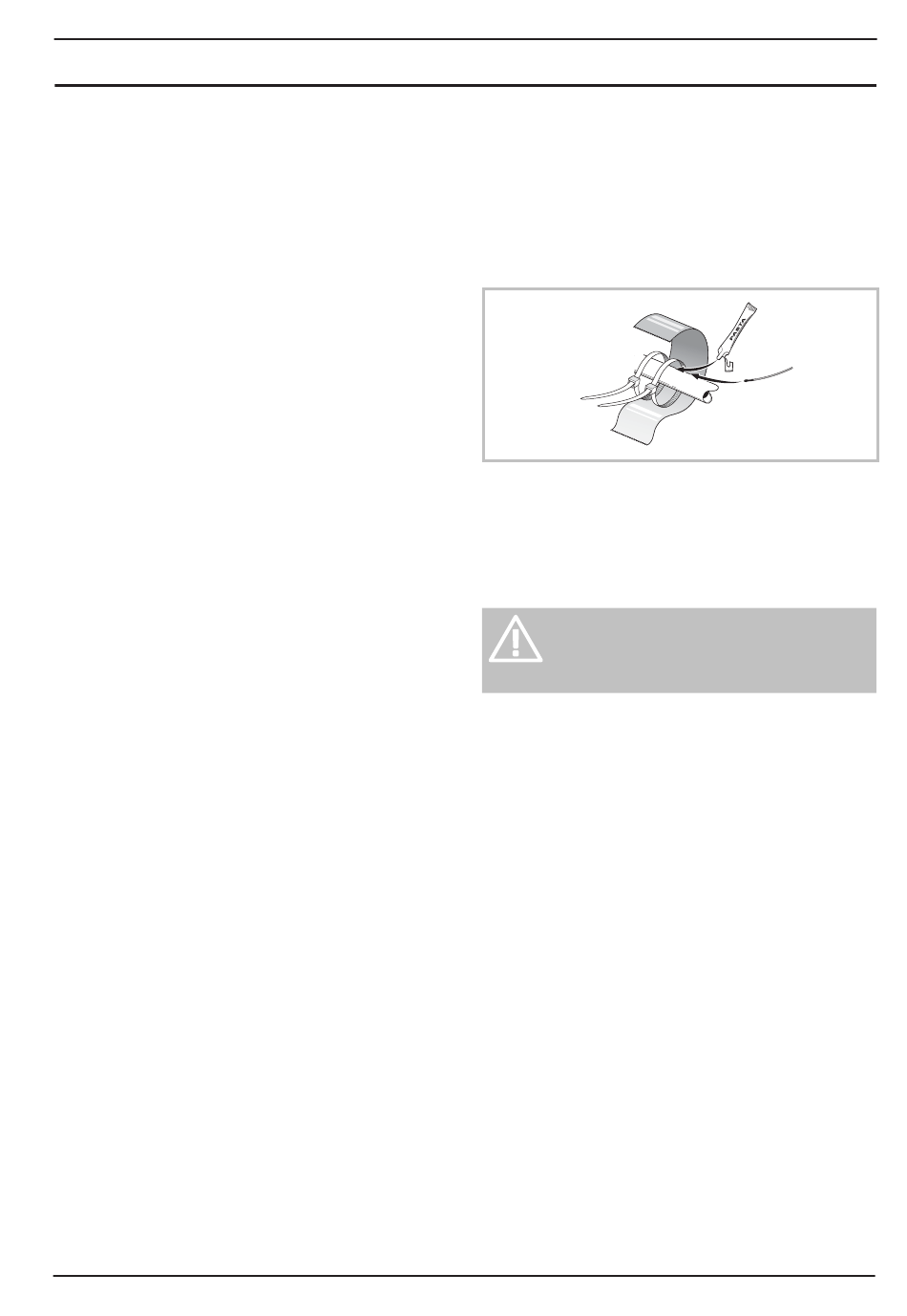

Figure 2 -
Mise en place d'une sonde de température
Installez la sonde de température à l'aide des serre-
câbles, de la pâte thermique et de la bande aluminium.
Isolez ensuite le tout avec la bande isolante.
Les câbles de sondes ainsi que les câ-
bles de communication ne doivent pas
cheminer à proximité des câbles puis-
sance.
5
