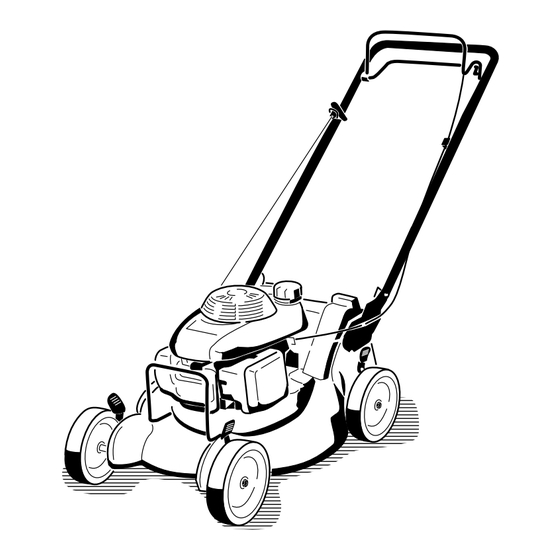

Tondeuse commercial de 21 pouces
Masquer les pouces Voir aussi pour 22155:

Publicité

Liens rapides

Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces,
visitez www.Toro.com.

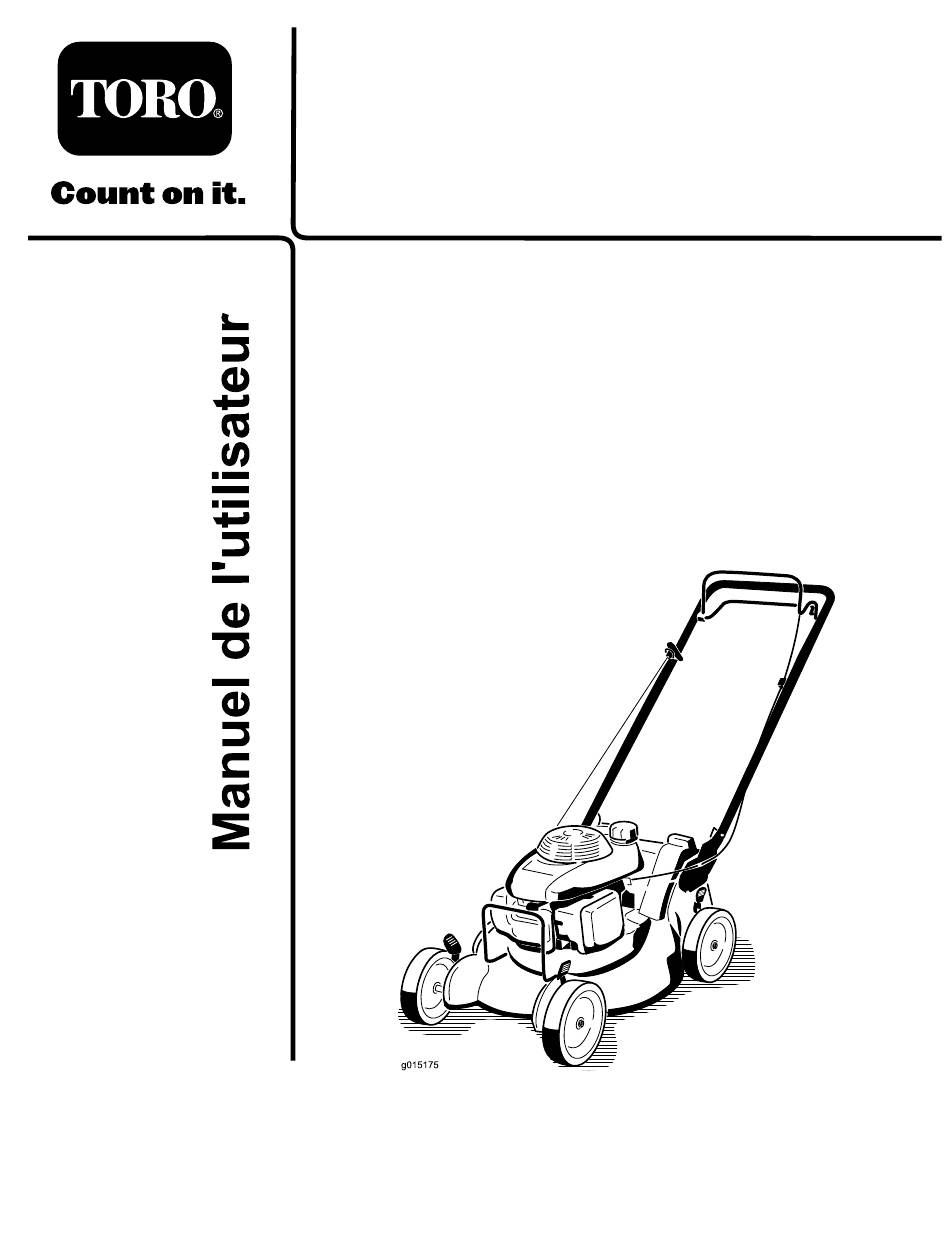

Tondeuse Commercial de 21
pouces
N° de modèle 22155—N° de série 311000001 et suivants
N° de modèle 22156—N° de série 311000001 et suivants
Form No. 3367-234 Rev A
Traduction du texte d'origine (FR)

Publicité

Table des Matières
loading

Sommaire des Matières pour Toro 22155

  • Page 1 Tondeuse Commercial de 21 pouces N° de modèle 22155—N° de série 311000001 et suivants N° de modèle 22156—N° de série 311000001 et suivants Pour enregistrer votre produit ou pour télécharger gratuitement un Manuel de l'utilisateur ou un Catalogue de pièces, Traduction du texte d'origine (FR) visitez www.Toro.com.
  • Page 2: Introduction

    Lorsque vous contactez un distributeur ou un réparateur Toro agréé pour l'entretien de votre machine, pour vous procurer des pièces Toro d'origine ou pour obtenir des renseignements complémentaires, soyez prêt(e) à lui fournir les numéros de modèle et de série du produit.
  • Page 3: Table Des Matières

    Table des matières Sécurité Cette tondeuse est conforme aux ou dépasse les normes Introduction..............2 de sécurité CPSC relatives aux lames pour les tondeuses Sécurité ................ 3 autotractées et les spécifications de la norme B71.1 de Consignes générales d'utilisation ......3 l'American National Standards Institute en vigueur au Utilisation sur pente..........
  • Page 4: Utilisation Sur Pente

    obstacle. Elle pourrait être renvoyée vers l'opérateur. • Ne tondez pas quand l'herbe est humide ni sur des Arrêtez la lame quand vous passez sur du gravier. pentes raides. Vous pourriez glisser et vous blesser en tombant. • N'utilisez pas la machine si le bac à herbe au complet, •...
  • Page 5: Entretien Général

    dans le véhicule ou sur la remorque, mais remplissez • Ne laissez pas l'herbe, les feuilles ou d'autres débris le réservoir à l'aide d'un bidon, et non directement s'accumuler sur la machine. Nettoyez les coulées à la pompe. éventuelles d'huile ou de carburant et éliminez les débris imbibés de carburant.
  • Page 6 110-9457 1. Arrêt du moteur 3. Débloqué 2. Démarrage du moteur 4. Bloqué 114-2820 1. Attention – lisez le Manuel 4. Risque de de l'utilisateur. sectionnement/mutilation des mains ou des pieds par la lame de la tondeuse – ne vous approchez pas des pièces mobiles.
  • Page 7: Mise En Service

    Mise en service Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Procédure Description Qté Utilisation Boulon à tête ovale (5/16 x 1-1/2 pouces) Boulon (5/16 x 1-1/2 pouces) Montez le guidon. Entretoise Contre-écrou (5/16") Serre-câble Huile détergente SAE 30W de classe de 0,55 l...
  • Page 8 3. Faites passer le câble de frein de lame vers le bas à l'intérieur du guidon et attacher l'extrémité du câble (Figure 6). Figure 6 1. Fixez le côté raccord en Z 3. Câble de frein de lame du câble ici 2.
  • Page 9: Plein D'huile Moteur

    niveau sur la jauge, jusqu'à ce que la jauge indique que le moteur est plein, comme illustré (Figure 9). Ne remplissez pas excessivement.(Remplissage max. : 0,55 l (20 oz), type : huile détergente SAE 30W de classe de service API SH, SJ, SL ou supérieure.) Remarque: Si vous remplissez excessivement le moteur, vidangez un peu d'huile comme expliqué...
  • Page 10 La tondeuse ne pourra pas démarrer si ce n'est pas le cas! Remarque: Si le levier ne se verrouille pas correctement, débranchez la bougie et éliminez les débris éventuellement accumulés dans le logement. Figure 10 1. Haut de levier de l'obturateur de recyclage dans le logement du contacteur 1.
  • Page 11: Vue D'ensemble Du Produit

    Vue d'ensemble du Commandes produit Figure 14 1. Poignée du lanceur 3. Barre d'autotraction 2. Barre de commande de la lame Figure 12 1. Barre de commande de la 6. Filtre à air lame 2. Barre d'autotraction 7. Bougie 3. Guidon 8.
  • Page 12: Utilisation

    Utilisation Plein du réservoir de carburant Remarque: Les côtés gauche et droit de la machine sont déterminés d’après la position de conduite. DANGER L'essence est extrêmement inflammable et Contrôle du niveau d'huile explosive. Un incendie ou une explosion causé(e) par l'essence peut vous brûler, ainsi que les moteur personnes se tenant à...
  • Page 13 Figure 17 1. Haut de levier de l'obturateur de recyclage dans le logement du contacteur Figure 19 3. Lorsque le moteur est froid, placez la manette de starter en position Starter (Figure 20). N'utilisez pas le starter si le moteur est chaud. Figure 18 2.
  • Page 14: Arrêt Du Moteur

    Figure 21 1. Poignée du lanceur Figure 23 1. Barre d'autotraction 5. Si la tondeuse ne démarre pas après une ou deux tentatives avec le lanceur, répétez les étapes 3 et 4. Remarque: La vitesse d'autotraction maximale est fixe. Pour ralentir, éloignez la barre d'autotraction Remarque: Si le moteur ne démarre toujours pas, du guidon.
  • Page 15: Recyclage De L'herbe Coupée

    Si l'éjecteur latéral est monté sur la tondeuse, retirez-le et verrouillez le volet latéral (voir Retrait de Examinez fréquemment le bac. S'il est l'éjecteur latéral) avant de procéder au recyclage de endommagé, remplacez-le par un bac Toro neuf l'herbe coupée. d'origine. Important: La tondeuse est équipée d'un contacteur de sécurité...
  • Page 16: Retrait Du Bac À Herbe

    Figure 27 2. Insérez l'obturateur de recyclage (Figure 28). Figure 26 2. Insérez la poignée du bac à herbe dans les rainures en haut de la machine. Important: La tondeuse est équipée d'un contacteur de sécurité qui l'empêche de démarrer si le bac à herbe n'est pas monté correctement.
  • Page 17: Éjection Latérale De L'herbe Coupée

    De temps à autre, limez les ébréchures de la lame. • Remplacez la lame dès que nécessaire par une lame Toro d'origine. • Ne tondez que si l'herbe ou les feuilles sont sèches. L'herbe et les feuilles humides ont tendance à...
  • Page 18: Hachage De Feuilles

    longue se dépose en paquets sur la pelouse et risque ATTENTION d'obstruer la tondeuse et de faire caler le moteur. En travaillant sur l'herbe ou les feuilles • Alternez la direction de la tonte. Cela permet de humides, vous risquez de glisser et de vous disperser les déchets plus uniformément et d'obtenir blesser gravement si vous touchez la lame en une fertilisation plus homogène.
  • Page 19: Entretien

    Entretien Programme d'entretien recommandé Périodicité d'entretien Procédure d'entretien Après les 5 premières • Vidangez et changez l'huile moteur. heures de fonctionnement • Contrôlez le niveau d'huile moteur. • Vérifiez que le moteur s'arrête dans les 3 secondes suivant le relâchement de la À...
  • Page 20: Entretien Du Moteur

    Entretien du moteur Faites tourner le moteur pendant quelques minutes avant la vidange pour réchauffer l'huile. L'huile chaude s'écoule plus facilement et entraîne plus d'impuretés. Entretien du filtre à air 1. Effectuez les préparatifs d'entretien (voir Préparation à l'entretien). Périodicité des entretiens: À chaque utilisation ou une fois par jour 2.
  • Page 21: Entretien De La Bougie

    Entretien de la bougie Entretien du système d'entraînement Périodicité des entretiens: Toutes les 100 heures Toutes les 200 heures Réglage du câble de Utilisez une bougie NGK BPR6ES ou équivalente. commande d'autotraction 1. Arrêtez le moteur et attendez l'arrêt de toutes les pièces mobiles.
  • Page 22: Entretien De La Lame

    Entretien de la lame Entretien de la lame de coupe Périodicité des entretiens: Une fois par an Examinez l'état de la lame chaque fois que le réservoir d'essence est vide. Si la lame est endommagée ou fêlée, remplacez-la immédiatement. Si la lame est émoussée ou ébréchée, faites-la aiguiser ou remplacez-la.
  • Page 23: Nettoyage

    Nettoyage Remisage Pour préparer la tondeuse au remisage saisonnier, suivez Nettoyage du carter du tablier les procédures d'entretien préconisées. Reportez-vous à de coupe la rubrique Entretien. Remisez la tondeuse dans un local frais, propre et sec. Périodicité des entretiens: À chaque utilisation ou une Couvrez la tondeuse pour la garder propre et la protéger.
  • Page 24: Informations Générales

    Informations générales 1. Nettoyez le carter du tablier de coupe (voir Nettoyage du dessous du carter du tablier de coupe). 2. Enlevez les saletés et les débris d'herbe sèche sur le cylindre, les ailettes de refroidissement de la culasse et le carter du ventilateur. 3.
  • Page 25: Dépistage Des Défauts

    Dépistage des défauts Mesure corrective Problème Cause possible Le moteur ne démarre pas. 1. Le réservoir de carburant est vide ou 1. Vidangez le réservoir d'essence et/ou le circuit d'alimentation contient du remplissez-le d'essence fraîche. Si carburant qui n'est pas frais. le problème persiste, consultez un dépositaire agréé.
  • Page 26 Problème Cause possible Mesure corrective Obstruction de l'éjecteur. 1. La hauteur de coupe est trop basse. 1. Augmentez la hauteur de coupe. 2. Vous vous déplacez trop vite. 2. Ralentissez. 3. L'herbe est humide. 3. Ne tondez pas quand l'herbe est mouillée.
  • Page 27: Remarques

    Remarques:...
  • Page 28 Autres pays que les États-Unis et le Canada Pour les produits Toro achetés hors des États-Unis ou du Canada, demandez à votre distributeur (dépositaire) Toro la police de garantie applicable dans votre pays, région ou état. Si, pour une raison quelconque, vous n'êtes pas satisfait des services de votre distributeur, ou si vous avez du mal à vous procurer les informations de garantie, adressez-vous à...
