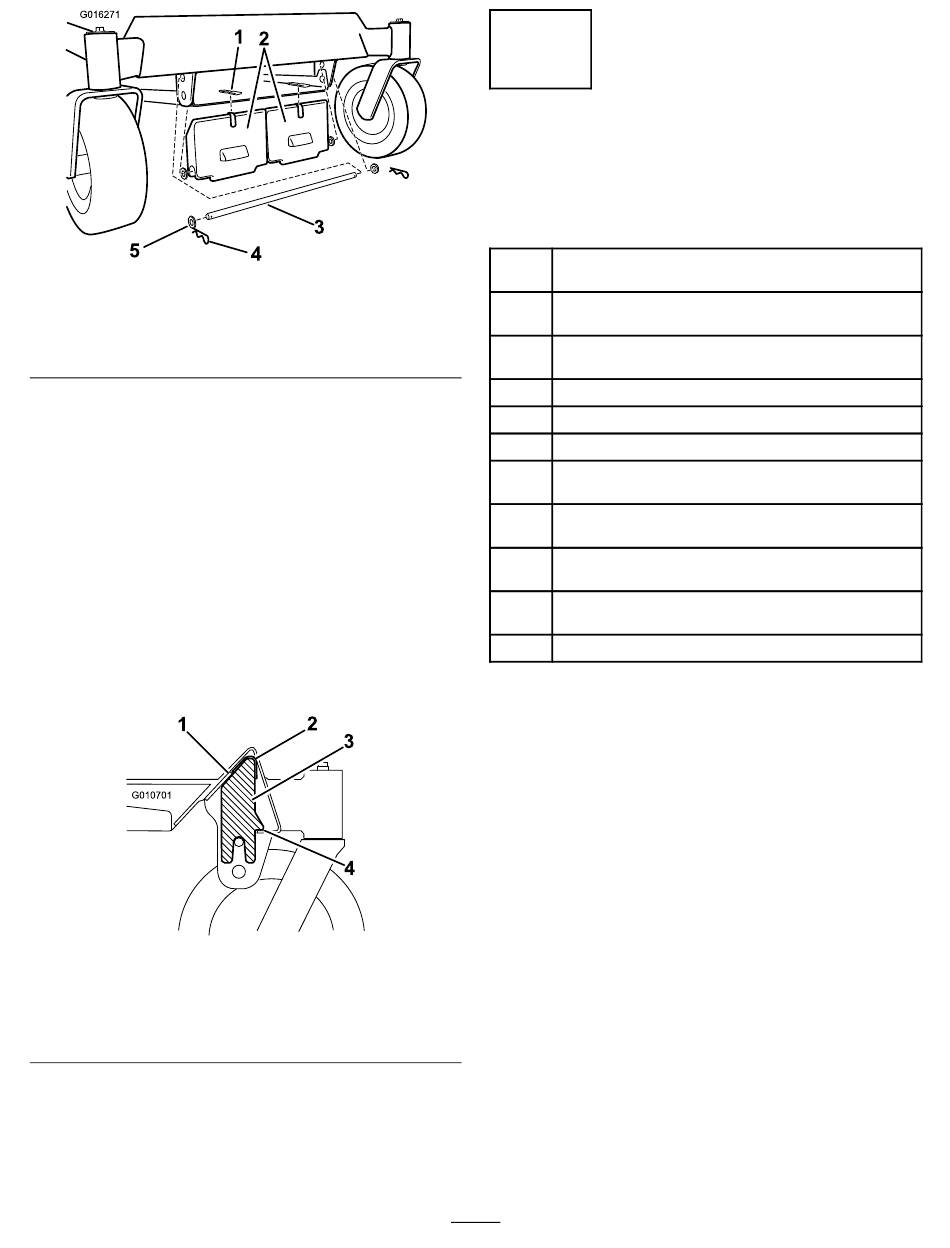

G016271
5
1. Pare-chocs adhésif
2. Masse avant
3. Tige
Remarque: Sur les tondeuses Titan MX, séparez
la tôle avant du plateau du cadre avant de monter les
masses. Reposez la tôle après avoir fixé les masses
en place.
2. Montez la masse à l'avant du cadre de la machine.
Fixez la masse avec une tige, quatre rondelles et deux
goupilles fendues, comme illustré à la Figure 1.
Remarque: Lors du montage de la masse avant,
appuyez-la sur le rebord avant du dessous du châssis
de la machine, comme illustré à la Figure 2. Cela
permet de suspendre la masse pendant que vous la
fixez à la machine. Veillez à ne pas déloger la masse
pendant l'installation de la tige de support.
1
G010701
1. Vue en coupe de l'avant
du châssis de la machine
2. Pare-chocs
Important: Chaque fois que vous enlevez le
collecteur, pensez à retirer la masse avant afin de
rétablir la stabilité de la machine.
1 2
3
4
Figure 1
4. Goupille fendue
5. Rondelle
2
3
4
Figure 2
3. Masse
4. Appuyez la masse ici
pendant l'installation
2
Montage du cadre du
collecteur
Pièces nécessaires pour cette
opération:
Cadre de collecteur (mettre au rebut le cadre dans
1
le kit collecteur)
Support de cadre de collecteur (mettre au rebut le
1
support dans le kit collecteur)
Vis autotaraudeuse (5/16 x 3/4 pouce) (fourni dans
2
le kit collecteur)
4
Goupille fendue — Fournie dans le kit collecteur 79326
2
Tige — Fournie dans le kit collecteur 79326
4
Rondelle — Fournie dans le kit collecteur 79326
Boulon (5/16 x 2-1/2") — Fourni dans le kit collecteur
2
79326
Contre-écrou (5/16 pouce) — Fourni dans le kit
2
collecteur 79326
Axe de chape (1/2 x 2-1/4") — Fourni dans le kit
1
collecteur 79326
Plaque intermédiaire — Fournie dans le kit collecteur
1
79326
1
Plaque oblique — Fournie dans le kit collecteur 79326
Procédure
1. Trouvez le support du cadre de collecteur. Montez le
support sur le cadre de la machine comme montré
à la Figure 3. Fixez le support au cadre avec deux
boulons (5/16 x 2-1/2") et deux contre-écrous
&Nut5_16".
2
