Module de plateau de la carte système
Retrait du module de plateau de la carte système
Prérequis
1. Suivez les consignes de sécurité répertoriées dans
2. Suivez la procédure décrite dans la section
3. Retirez les composants suivants :
a.
Retirez le capot du système.
b.
Retirez le carénage à air.
c.
Retirez la carte
GPU.
d.
Retirez le support GPU.
e.
Retirez le module de la carte de commutation PCIe.
f.
Module Butterfly
g.
Module de la carte de montage 2
h.
Module de la carte de montage 1
i.
Mémoire
j.
Processeur et dissipateur de chaleur
k.
Carte fille réseau
Étapes
1. Débranchez tous les câbles de la carte système.
2. Avant de retirer le module du plateau de la carte système, vous devez desserrer la vis située sur la marque rouge.

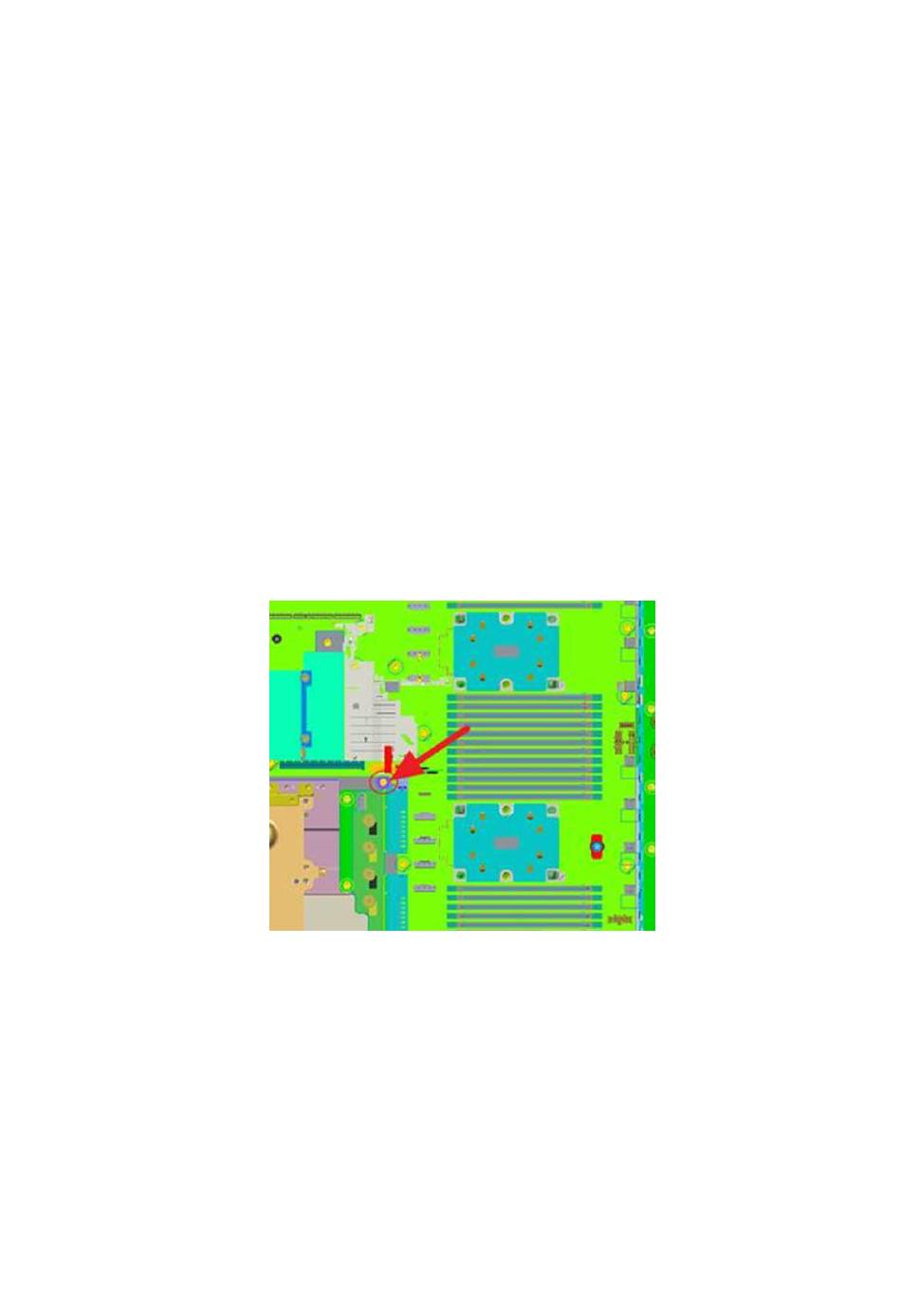

Figure 79. Desserrage d'une vis
3. Faites glisser le plateau de la carte système pour vous assurer qu'il n'est pas fixé par le dispositif d'espacement en T.
4. Soulevez le module de plateau de la carte système pour le retirer du châssis.
98
Installation et retrait des composants du système
Consignes de
sécurité.
Avant une intervention à l'intérieur du
système.
