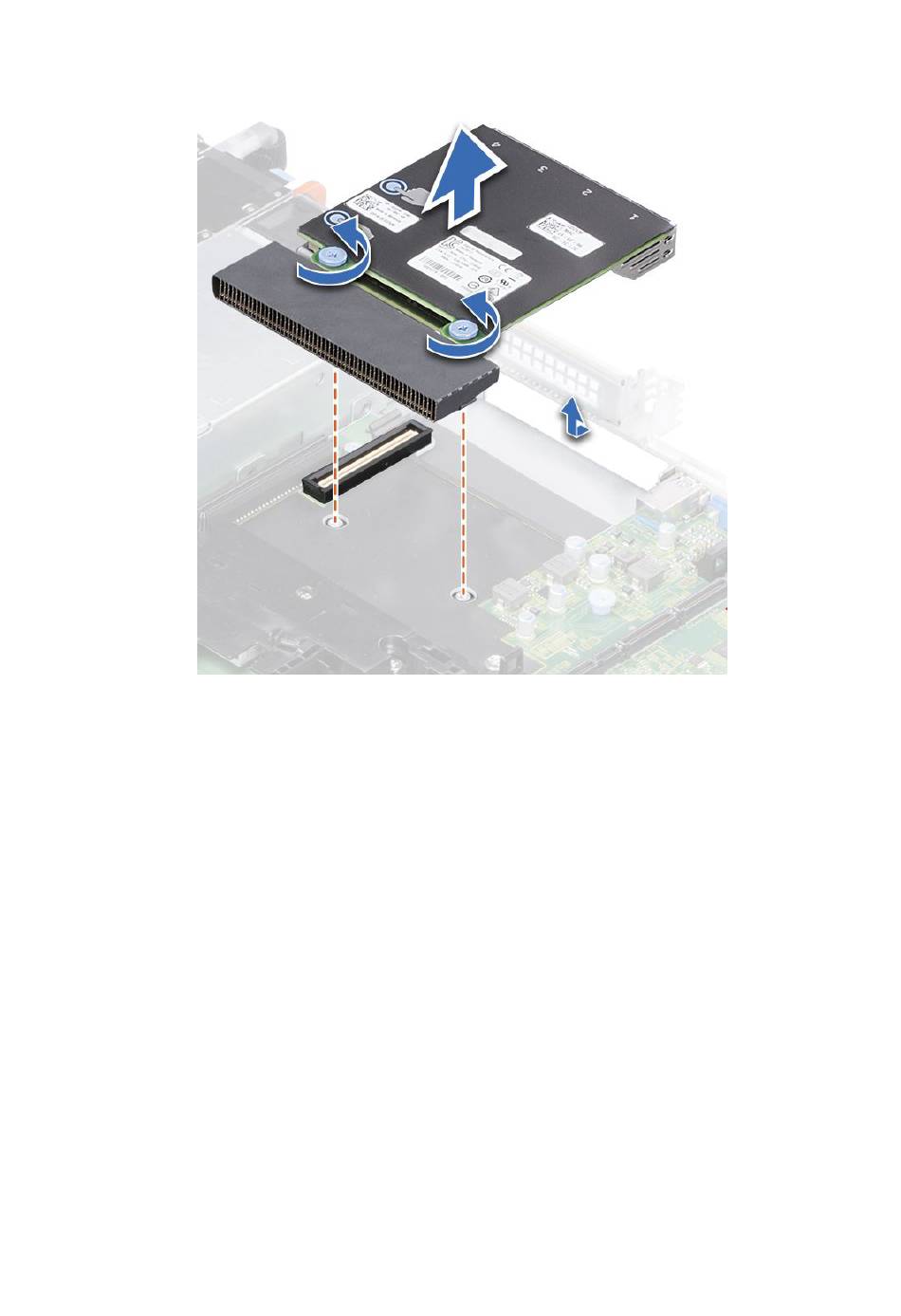

Figure 77. Retrait de la carte fille réseau
Installation de la carte fille réseau
Prérequis
Suivez la procédure décrite dans la section
Étapes
1. Inclinez la carte fille réseau afin que les connecteurs Ethernet entrent dans le logement situé sur le châssis.
2. Alignez les vis imperdables à l'arrière de la carte avec les trous de vis situés sur la carte système.
3. Appuyez sur les ergots situés sur la carte jusqu'à ce que le connecteur de la carte soit correctement installé dans le connecteur de la
carte système.
4. À l'aide d'un tournevis cruciforme n° 2, serrez les vis imperdables pour fixer la carte fille réseau sur la carte système.
96
Installation et retrait des composants du système
Avant une intervention à l'intérieur du
système.
