Étapes
1. Insérez la carte intercalaire d'alimentation du processeur graphique dans la base du processeur graphique.
2. Fixez la carte intercalaire d'alimentation du processeur graphique à l'aide de onze vis.

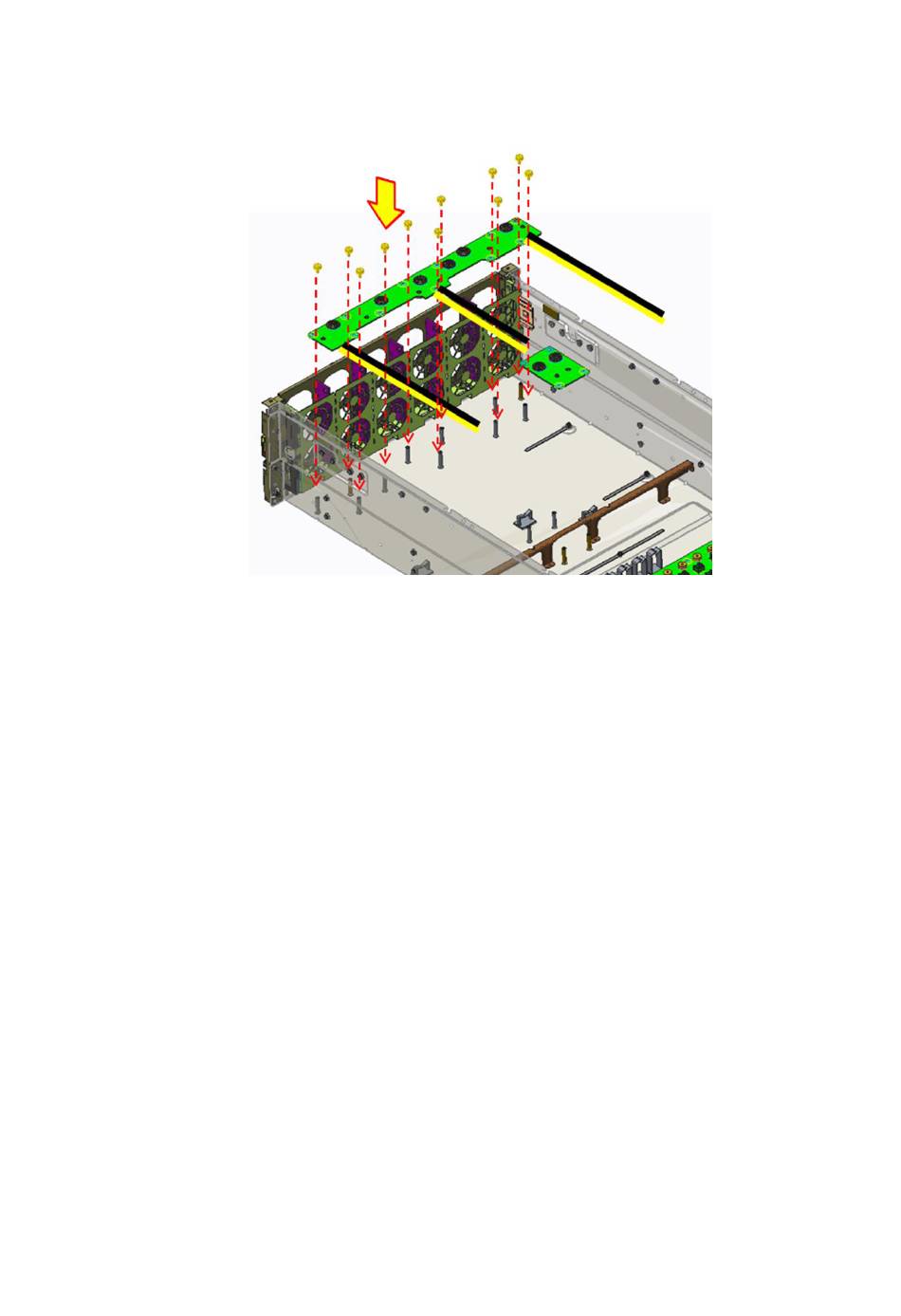

Figure 37. Installation de la carte intercalaire d'alimentation du processeur graphique
Étapes suivantes
1.
Installation du module de la carte de commutation
2.
Installez le processeur
graphique.
3.
Installation du support du processeur
4.
Installation du capot du
5. Suivez la procédure décrite dans la section
Retrait d'un module Butterfly et d'une carte de montage 3
Prérequis
1. Suivez les consignes de sécurité répertoriées dans
2. Suivez la procédure décrite dans la section
3.
Retirez le capot du système.
Étapes
1. Retirez les quatre vis de fixation du module Butterfly.
2. Débranchez tous les câbles et dégagez les attaches de câble.
Retirez l'extrémité du câble 3M de la partie inférieure qui fait office de loquet de dégagement du câble face à la partie inférieure du
module Butterfly.
3. Soulevez le module Butterfly pour le retirer du système.
PCIe.
graphique.
système.
Après une intervention à l'intérieur du
Avant une intervention à l'intérieur du
Consignes de
sécurité.
Installation et retrait des composants du système
système.
système.
67
