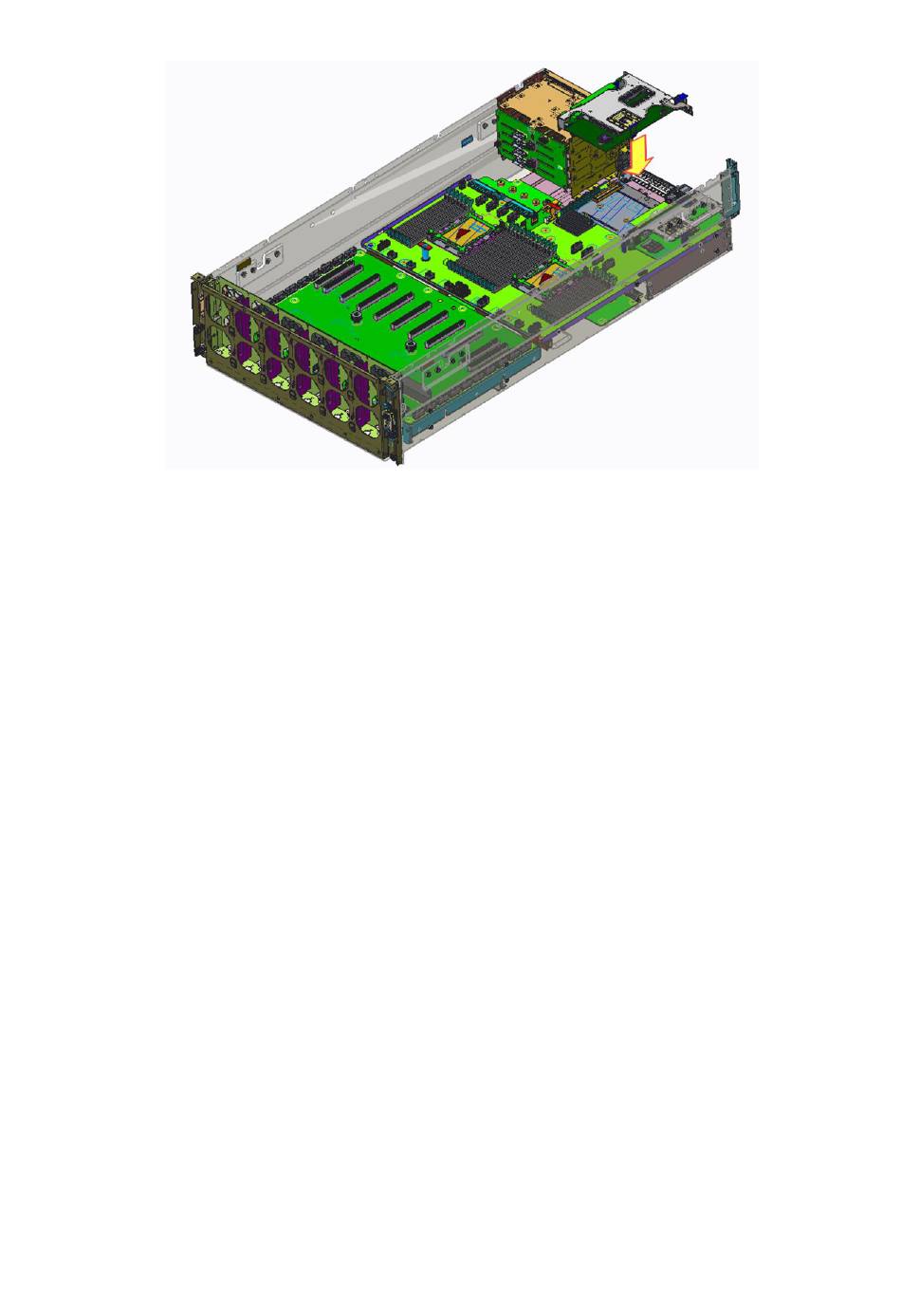

Figure 76. Installation du module de la carte de montage 1
Étapes suivantes
1. Installez le module Butterfly.
2. Installez le capot supérieur.
3. Suivez la procédure décrite dans la section
Carte fille réseau
Retrait de la carte fille réseau
Prérequis
1. Suivez les consignes de sécurité répertoriées dans
2. Suivez la procédure décrite dans la section
3.
Retirez le capot du
système.
4.
Retirez le carénage à
air.
5.
Module Butterfly
6.
Module de la carte de montage 2
7.
Module de la carte de montage 1
Étapes
1. À l'aide d'un tournevis cruciforme n° 2, desserrez les vis imperdables qui fixent la carte fille réseau (NDC) sur la carte système.
2. Prenez la carte fille réseau par les bords d'un des côtés des ergots, puis soulevez-la pour la retirer du connecteur de la carte système.
3. Faites glisser la carte fille réseau vers l'avant du système de façon à dégager les connecteurs Ethernet du panneau arrière.
Après une intervention à l'intérieur du
Consignes de
sécurité.
Avant une intervention à l'intérieur du
système.
système.
Installation et retrait des composants du système
95
