Installation du processeur
Prérequis
PRÉCAUTION :
Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez remplacer le
processeur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
AVERTISSEMENT :
Le dissipateur de chaleur reste chaud un certain temps après la mise hors tension du système.
Laissez-le refroidir avant de le retirer.
1. Suivez les consignes de sécurité répertoriées dans
2. S'ils sont installés, retirez le cache de processeur/barrette DIMM et le cache-poussière du CPU.
La procédure pour retirer le cache de processeur/barrette DIMM est similaire à celle utilisée pour la barrette de mémoire.
Étapes
1. Alignez l'indicateur de broche 1 du dissipateur de chaleur sur la carte système, puis placez le module du processeur et du dissipateur de
chaleur module (PHM) sur le logement du processeur.
PRÉCAUTION :
N'appuyez pas sur les ailettes du dissipateur de chaleur pour éviter de les endommager.
REMARQUE :
Assurez-vous que le module de processeur et dissipateur de chaleur est parallèle à la carte système pour éviter
d'endommager les composants.
2. Appuyez sur les clips de fixation bleus pour bien mettre en place le dissipateur de chaleur.
3. Tenez le dissipateur de chaleur avec une main.
4. À l'aide du tournevis Torx T30, serrez les vis du dissipateur de chaleur en suivant les instructions ci-dessous dans l'ordre :
a. Serrer partiellement la première vis (environ 3 tours).
b. Serrez complètement la deuxième vis.
c. Revenez à la première vis et serrez-la complètement.
Si le module PHM glisse hors des clips de fixation bleus lorsque les vis sont partiellement serrées, suivez ces étapes pour le fixer :
a. Desserrez complètement les deux vis du dissipateur de chaleur.
b. Insérez le module PHM dans les attaches de fixation bleues, puis suivez la procédure décrite à l'étape 2.
c. Fixez le module PHM à la carte système, puis suivez la procédure décrite à l'étape 4.
REMARQUE :
Les vis de fixation du module du processeur et du dissipateur de chaleur ne doivent pas être serrées au-delà de
0,13 kgf-m (1,35 N.m ou 12 po-lbf).

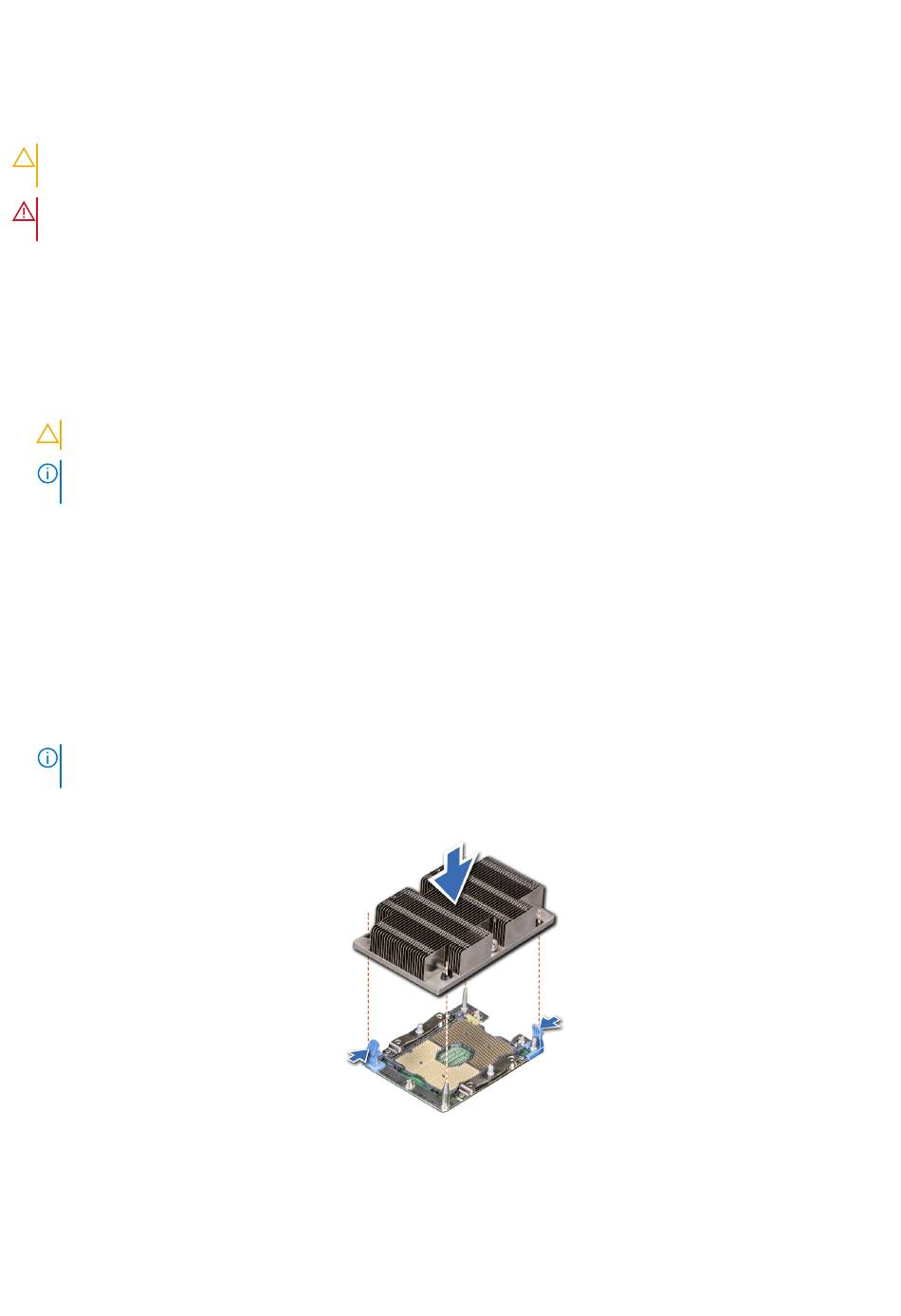

Figure 67. Installation du module processeur et dissipateur de chaleur (1U)
Consignes de
sécurité.
Installation et retrait des composants du système
87
