Caractéristiques du panneau arrière
Le panneau arrière permet d'accéder aux fonctions disponibles à l'arrière du serveur, tels que le bouton d'identification du système, les
prises de bloc d'alimentation, les connecteurs du bras de gestion des câbles, les les ports de carte d'interface réseau (NIC) et les ports
USB et VGA. La plupart des ports de carte d'extension sont accessibles depuis le panneau arrière. Les blocs d'alimentation remplaçables à
chaud sont accessibles depuis le panneau arrière.
Système sans le module de carte de montage double

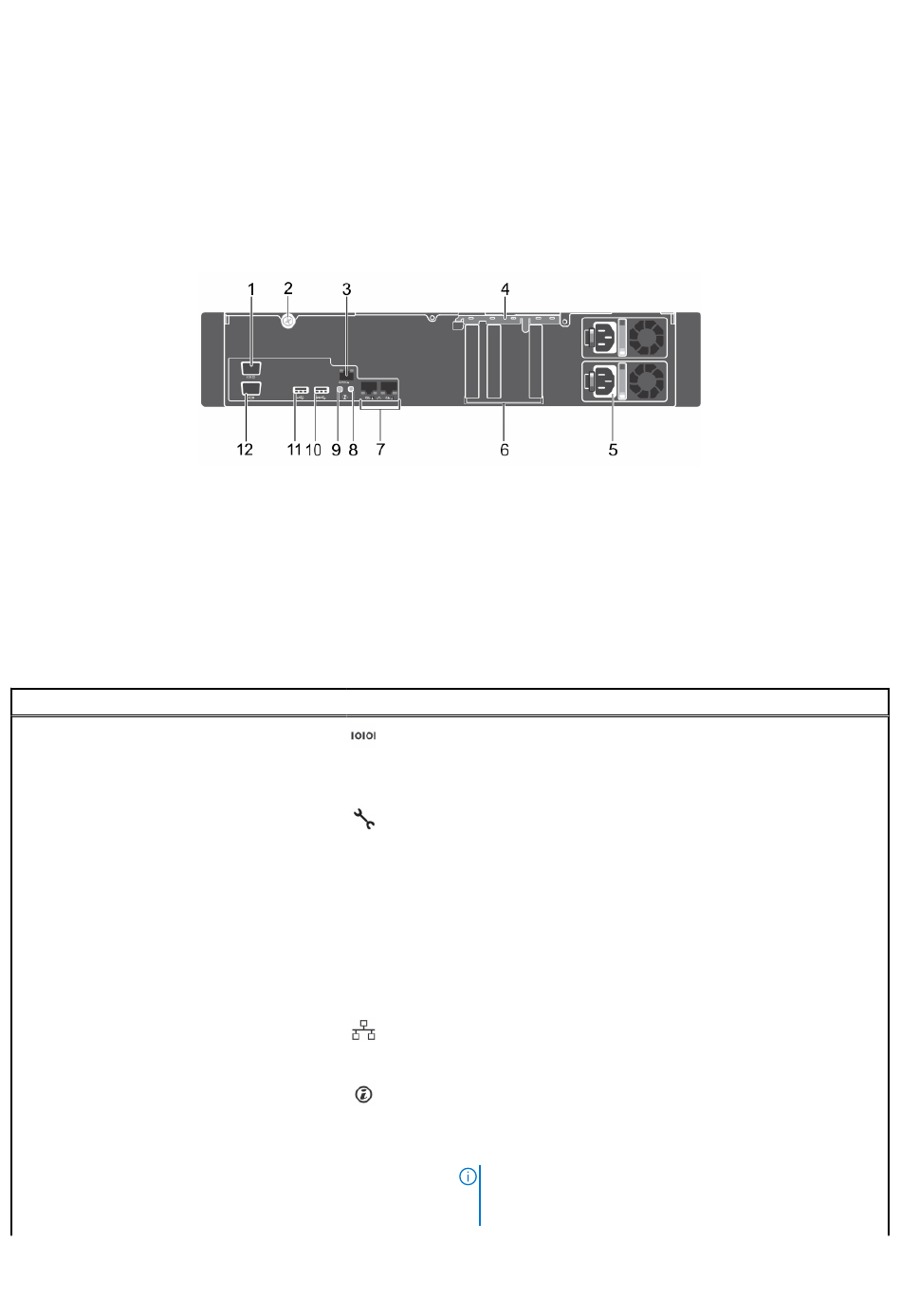

Figure 3. Caractéristiques du panneau arrière d'un système sans le module de carte de montage double
1. port série
3. Port BMC (en option)
5. bloc d'alimentation redondant (2)
7. Ports Ethernet (2)
9. port d'identification du système
11. Port USB 2.0
Tableau 2. Caractéristiques du panneau arrière d'un système sans le module de carte de montage double
Élément Voyant, bouton ou connecteur
1 Port série
2 Vis de retenue
3 Port BMC (en option)
4 Support de fixation de carte
d'extension PCIe
5 Bloc d'alimentation redondant (2)
6 Logements de carte d'extension
PCIe demi-hauteur (3)
7 Connecteurs Ethernet (2)
8 Bouton d'identification du système
2. vis de retenue
4. Support de fixation de carte d'extension PCIe
6. logements de carte d'extension PCIe demi-hauteur (3)
8. bouton d'identification du système
10. Port USB 3.0
12. port vidéo
Icône Description
Permet de connecter un périphérique série au système. Pour plus
d'informations, voir la section Caractéristiques techniques.
Utilisez la vis de retenue pour fixer le capot du système au châssis.
Utilisez le port de gestion dédié pour la carte de ports BMC.
Utilisez le support de fixation de carte d'extension PCIe pour
verrouiller la carte PCIe en place.
EPP 495 W, EPP 750 W ou EPP 1 100 W
PSU1 est le bloc d'alimentation principal du système. Pour plus
d'informations, voir la section Caractéristiques techniques.
Utilisez les emplacements de cartes pour connecter au maximum
trois cartes d'extension PCIe de mi-hauteur.
Utilisez le port Ethernet pour connecter des réseaux LAN au
système. Pour plus d'informations sur les ports Ethernet pris en
charge, reportez-vous à la section Caractéristiques techniques.
Appuyez sur le bouton de l'ID du système :
1. Pour localiser un système particulier dans un rack.
2. Pour activer ou désactiver l'ID du système.
REMARQUE :
l'ID du système, assurez-vous que le bouton d'ID du système
est activé dans la configuration du contrôleur BMC.
Pour réinitialiser le contrôleur BMC à l'aide de
Présentation du système Dell DSS 2500 9
