1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.

2. Suivez la procédure décrite dans la section Avant une intervention à l'intérieur du système.

3. Installez la carte d'extension sur le module de carte de montage double, le cas échéant.

REMARQUE :

Vérifiez que la carte d'extension est correctement installée le long du châssis afin que le loquet de la carte

d'extension puisse être fermé.

Étapes

1. Alignez le module de carte de montage double avec les broches de guidage sur le châssis près de logements PCIe 1 et 2.

2. Insérez le module de carte de montage double dans le châssis et appuyez sur le module pour l'enclencher.

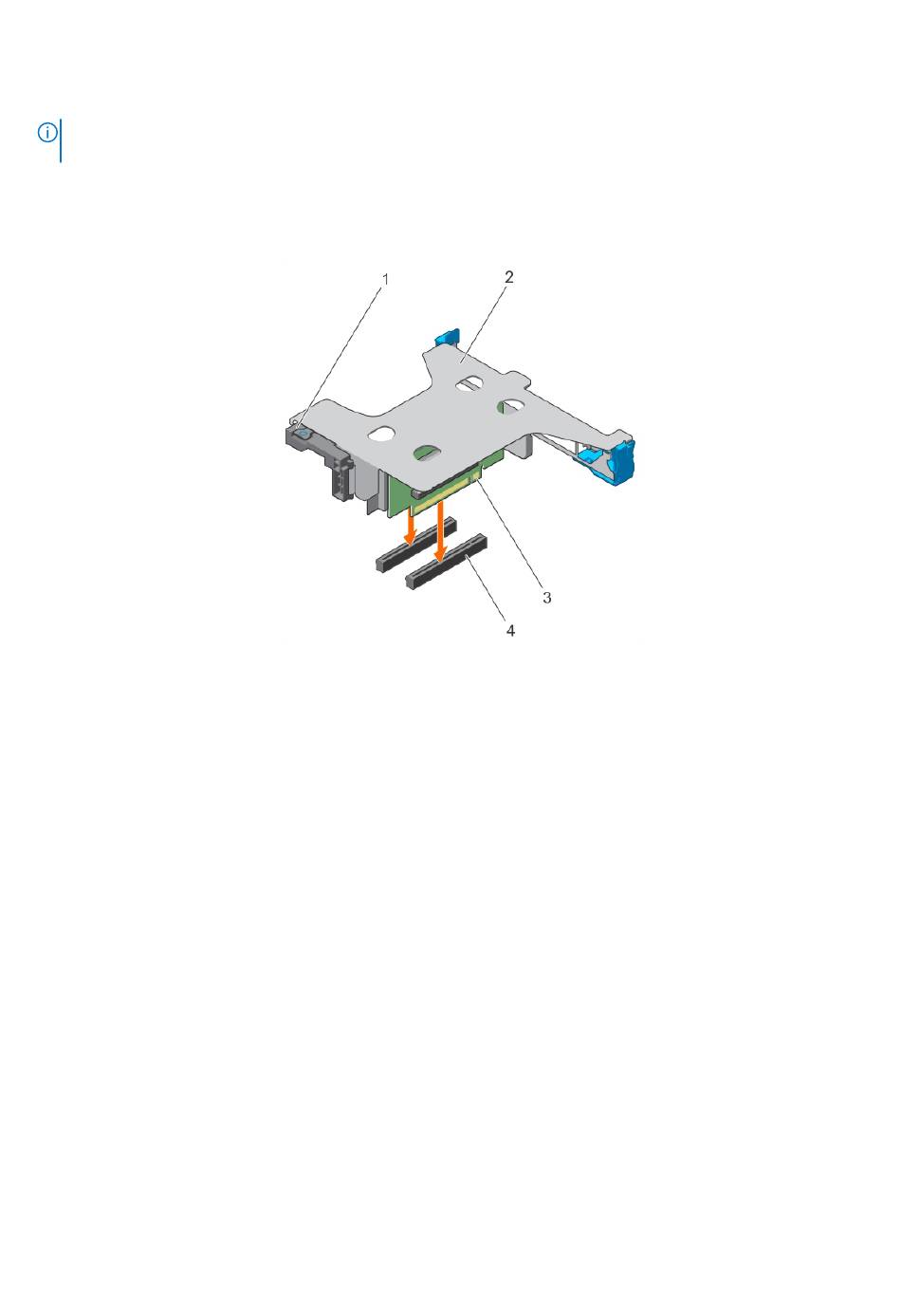

Figure 40. Installation du module de carte de montage double

1. loquet de carte d'extension pleine hauteur

3. carte de montage pour carte d'extension (2)

Étapes suivantes

1. Le cas échéant, connectez les câbles à la/aux carte(s) d'extension.

2. Suivez la procédure décrite dans la section Après une intervention à l'intérieur du système.

Références connexes

Consignes de sécurité

, page 56

Tâches associées

Avant une intervention à l'intérieur de l'système

Retrait du module de carte de montage double (en option)

Retrait d'une carte d'extension hors du module de carte de montage double

Après une intervention à l'intérieur de l'système
