Installation de la carte des ports de gestion à distance en option
Prérequis
PRÉCAUTION :
La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé.
N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit
et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les
consignes de sécurité fournies avec votre produit.
1. Suivez les consignes de sécurité répertoriées dans la section Instructions de sécurité.
2. Suivez la procédure décrite dans la section Avant une intervention à l'intérieur du système.
3. Retirez le carénage de refroidissement.
REMARQUE :
Le cas échéant, fermez le loquet de la carte d'extension sur le carénage de refroidissement pour dégager la carte
pleine longueur.
4. Le cas échéant, débranchez des cartes d'extension le ou les câbles.
5. Le cas échéant, retirez la carte de montage pour carte d'extension.
Étapes
1. Alignez et insérez dans les fentes de la paroi du châssis les languettes situées sur la carte des ports de gestion à distance.
2. Insérez la carte des ports de gestion à distance dans le connecteur situé sur la carte système.
3. Serrez les vis pour fixer la carte des ports de gestion à distance.

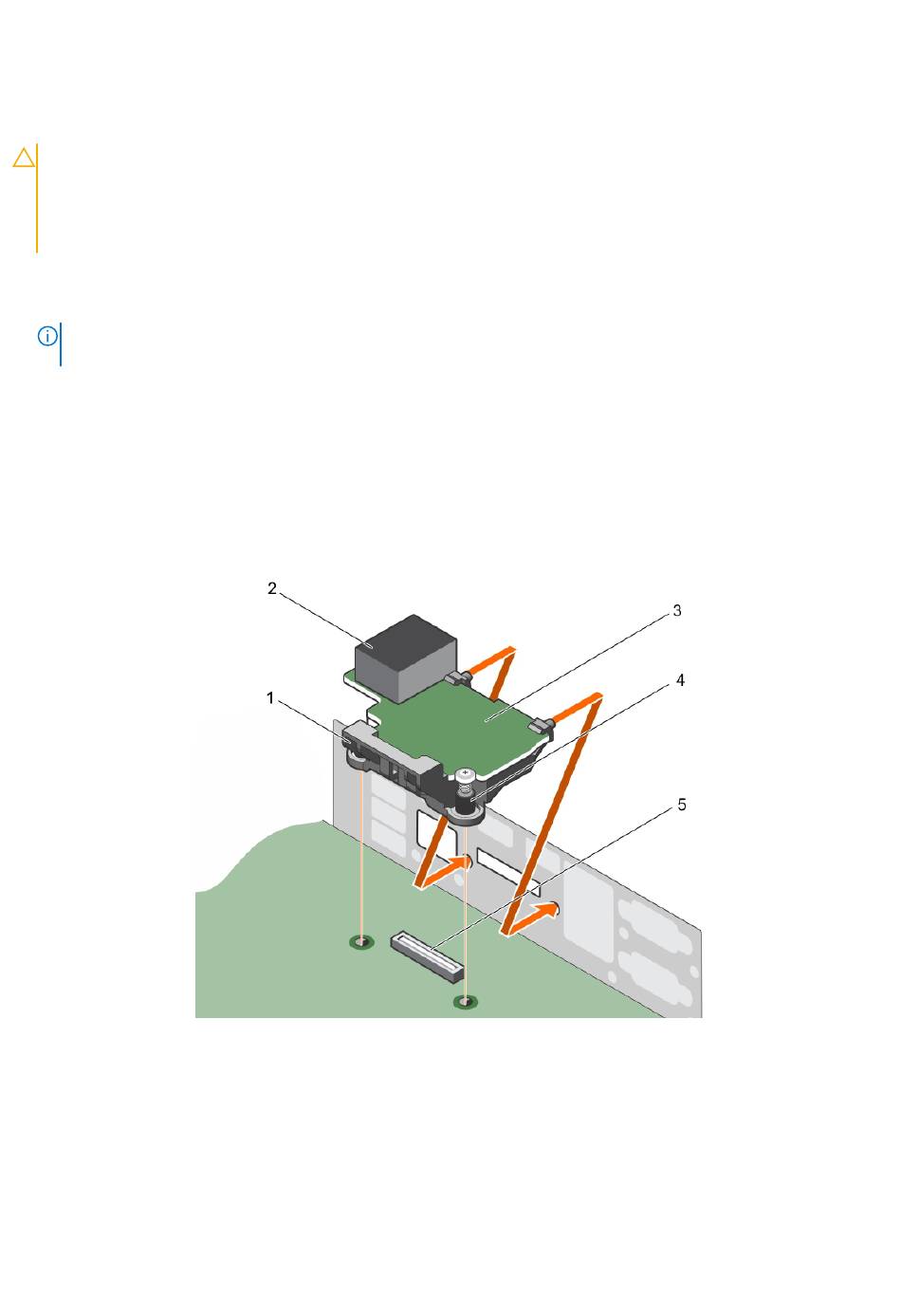

Figure 52. Installation de la carte des ports de gestion à distance en option
1. support de la carte du port de gestion à distance
3. carte du port de gestion à distance
5. connecteur de la carte du port de gestion à distance sur la
carte système
Étapes suivantes
1. Si elle a été retirée, réinstallez la carte de montage pour carte d'extension PCIe.
2. port de gestion à distance
4. vis (2)
Installation et retrait des composants du système
111
