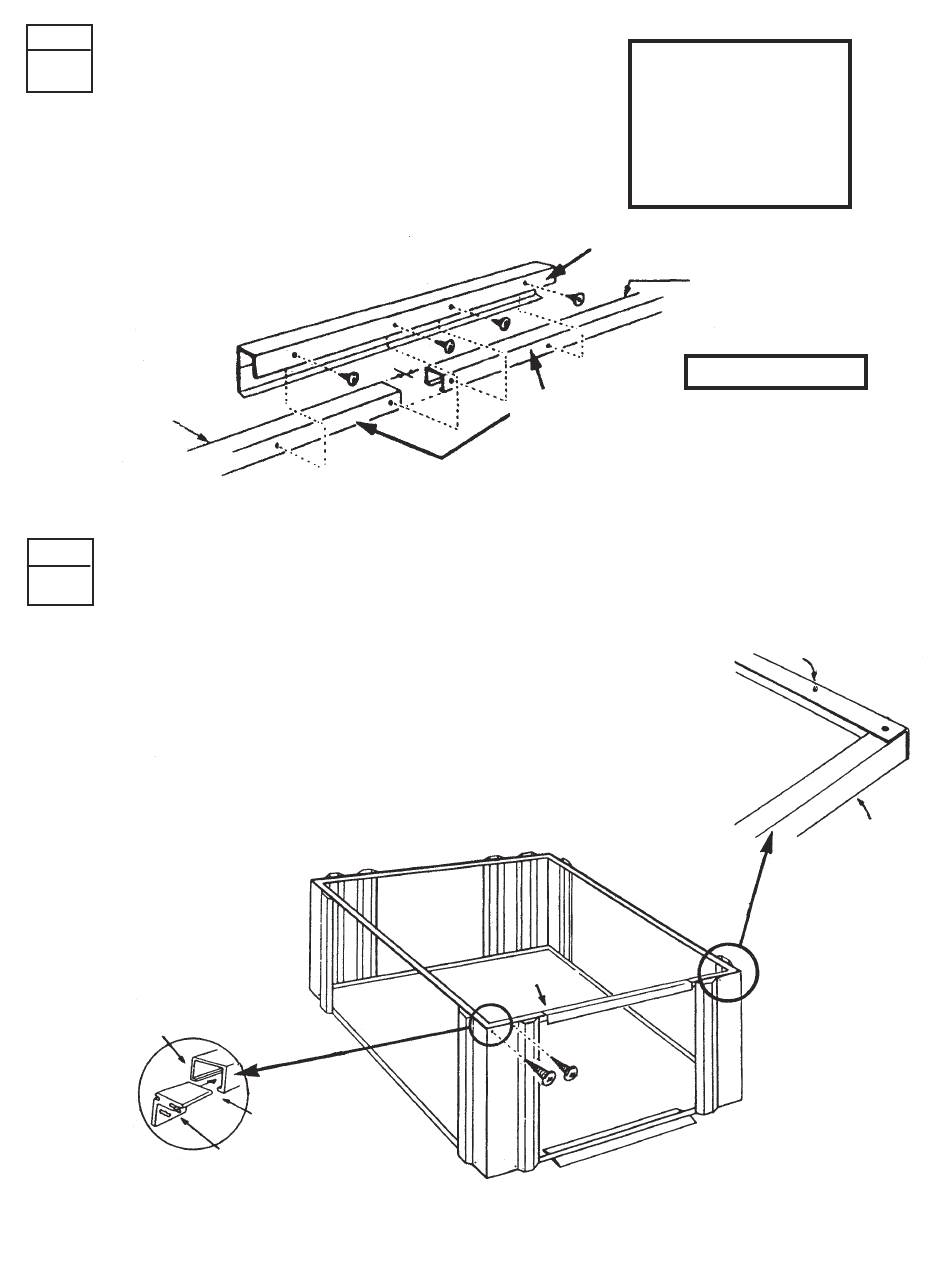

ÉTAPE
MONTAGE DU RAIL DE PORTE
6 ET DU LINTEAU DE PORTE
Montez les pièces du rail de porte référence
66H (quantité: 2) sur le linteau de porte référence

635H.

UTILISEZ LES VIS AUTOTARAUDEUSES DE 10mm (3/8") DE LONG
LA MAJORITÉ DES
TROUS DOIT ÊTRE SUR
CE CÔTÉ
ÉTAPE
INSTALLATION DU RAIL DE PORTE
7
1.
Installez les 4 glissières de porte référence A67 dans le rail de porte.
Voir schéma "A".
2.
Fixez le rail de porte aux panneaux d'angles avant à l'aide de vis.
IMPORTANT: POSITIONNEZ LE REBORD DU RAIL DE PORTE DE
MANIÈRE À CE QUE LA MAJORITÉ DES TROUS SE TROUVE DU
CÔTE EXTÉRIEUR DE L'ABRI.
INTÉRIEUR
GLISSIÈRE DE PORTE
SCHÉMA "A"
EXTÉRIEUR
RÉF. A67
RAIL DE PORTE
RÉF. 66H
RAIL DE
PORTE
UTILISEZ LES VIS AUTOTARAUDEUSES DE 10mm (3/8") DE LONG
9
Voir pages 4 et 5 pour
la description, la
référence exacte et la
quantité de pièces
requises pour votre
abri.
LINTEAU DE PORTE RÉF. 635H
LA MAJORITÉ DES TROUS
DOIT ÊTRE SUR CE CÔTÉ
VU DE L'INTÉRIEUR
CÔTÉ
ENTRÉE
FA09
AVANT
