Installation Des Pignons; Pignon Gauche 2 2; Assemblage De La Poutre Faîtière; Pignon Droit 2 2 - Premier Rg65 Manuel D'assemblage

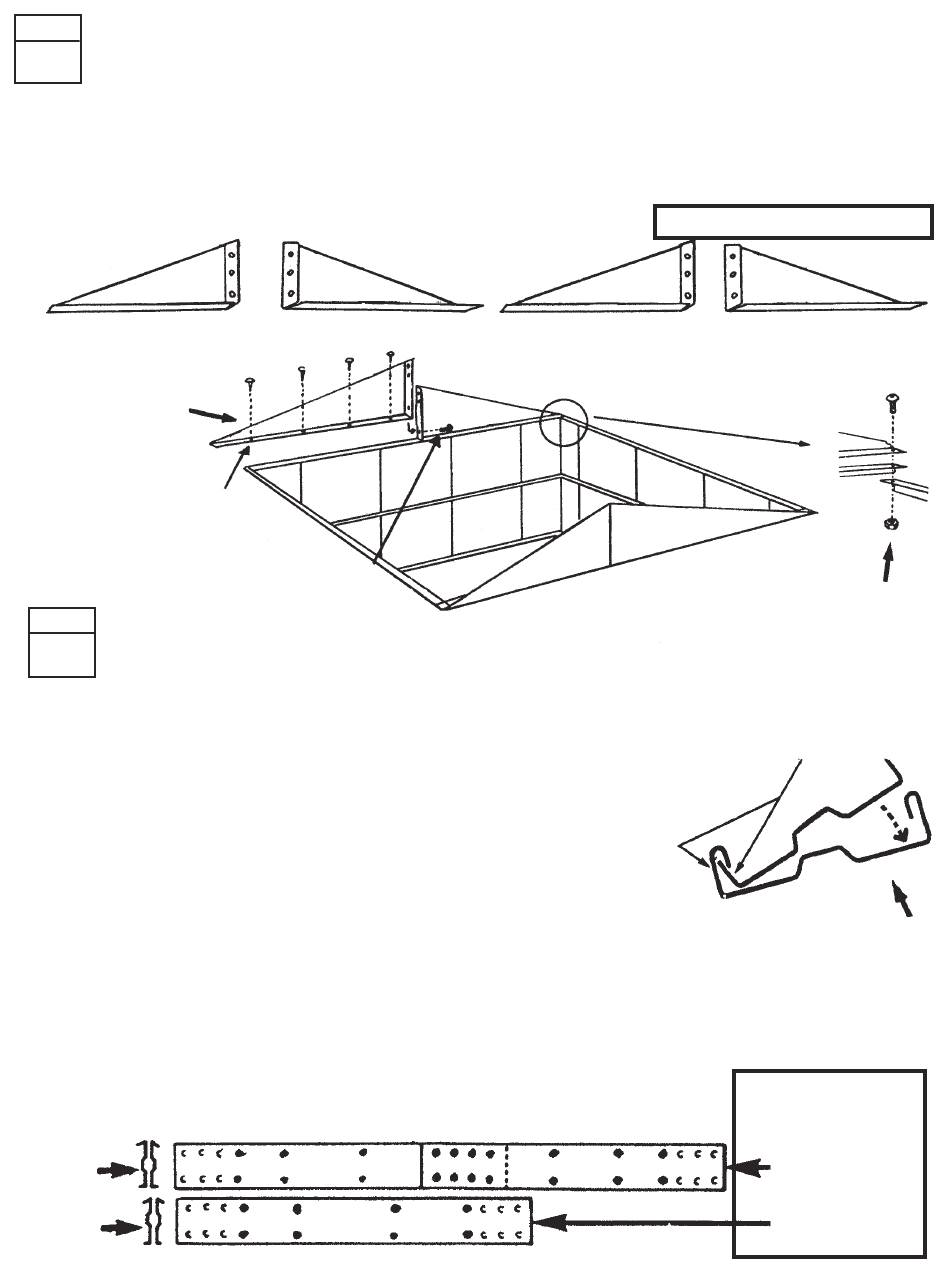

ÉTAPE

INSTALLATION DES PIGNONS

11
1.
Positionnez le pignon arrière droit et fixez-le aux traverses arrière supérieures à
l'aide de vis. Voir schéma "A".
2.
Installez le pignon arrière gauche de la même facon.
3.
Fixez le pignon droit au pignon gauche, en laissant les deux trous du haut sans vis.
4.
Procédez de la même manière pour les pignons de devant.
PIGNON AVANT GAUCHE
PIGNON
UTILISEZ LES VIS
AUTOTARAUDEUSES
DE 10mm (3/8") DE LONG
UTILISEZ DES ÉCROUS ET LES
BOULONS DE 10mm (3/8") DE LONG
ÉTAPE
12
ASSEMBLAGE DE LA POUTRE FAÎTIÈRE
1.
Assemblez un premier jeu de 2 poutres faîtières (réf. H716H
ou H516H selon la taille d'abri) . NB - pour les modèles 64
(6x4), 65 (6x5) et 66 (6x6), chaque faîtière est en un
seul morceau (réf. 516L et 616L, pas d'assemblage
requis).
2.
Placez les 2 pièces sur une surface dure. Placez l'une des
extrémités (à rebord simple: voir schéma "A", notez la
position des trous) dans l'autre pièce (à rebord en "U":
voir schéma "A", notez la position des trous). Alignez
les trous des poutres, appuyez sur le bord non assemblé
pour "clipser" la poutre du haut à l'intérieur. Si nécessaire,
tapotez sur les poutres pour aligner les trous.
3.
Procédez de même pour assembler un deuxième jeu de
poutres puis fixez les deux jeux ensemble avec boulons et
d'écrous. Voir schéma "B". REMARQUE - pour les
modèles 64 (6x4), 65 (6x5) et 66 (6x6), voir schéma "C".
SCHÉMA"B"
SCHÉMA"C"
*VU DE L'INTÉRIEUR*
PIGNON AVANT DROIT
LAISSEZ LES DEUX TROUS DU HAUT SANS VIS
MONTAGE DE LA POUTRE FAÎTIÈRE
PIGNON ARRIÈRE GAUCHE
SCHÉMA"A"
ENTRÉE
"SCHÉMA A"
12

UTILISEZ UN ESCABEAU

PIGNON ARRIÈRE DROIT
SCHÉMA"A"
UTILISEZ DES ÉCROUS ET
LES BOULONS DE 10mm
(3/8") DE LONG
REMARQUE - PETITS TROUS
SUR CHAQUE REBORD
UTILISEZ DES ÉCROUS ET
LES BOULONS DE 10mm
(3/8") DE LONG
REMARQUE -
UTILISEZ LES
ÉCROUS ET
BOULONS
UNIQUEMENT
DANS LES
TROUS
MARQUÉS EN
NOIR.
FA12
