Panneau D'extrémité De Toit Gauche 2 2; Panneau D'extrémité De Toit Droit 2 2; Panneau De Toit 4 4 - Premier Rg65 Manuel D'assemblage

ÉTAPE

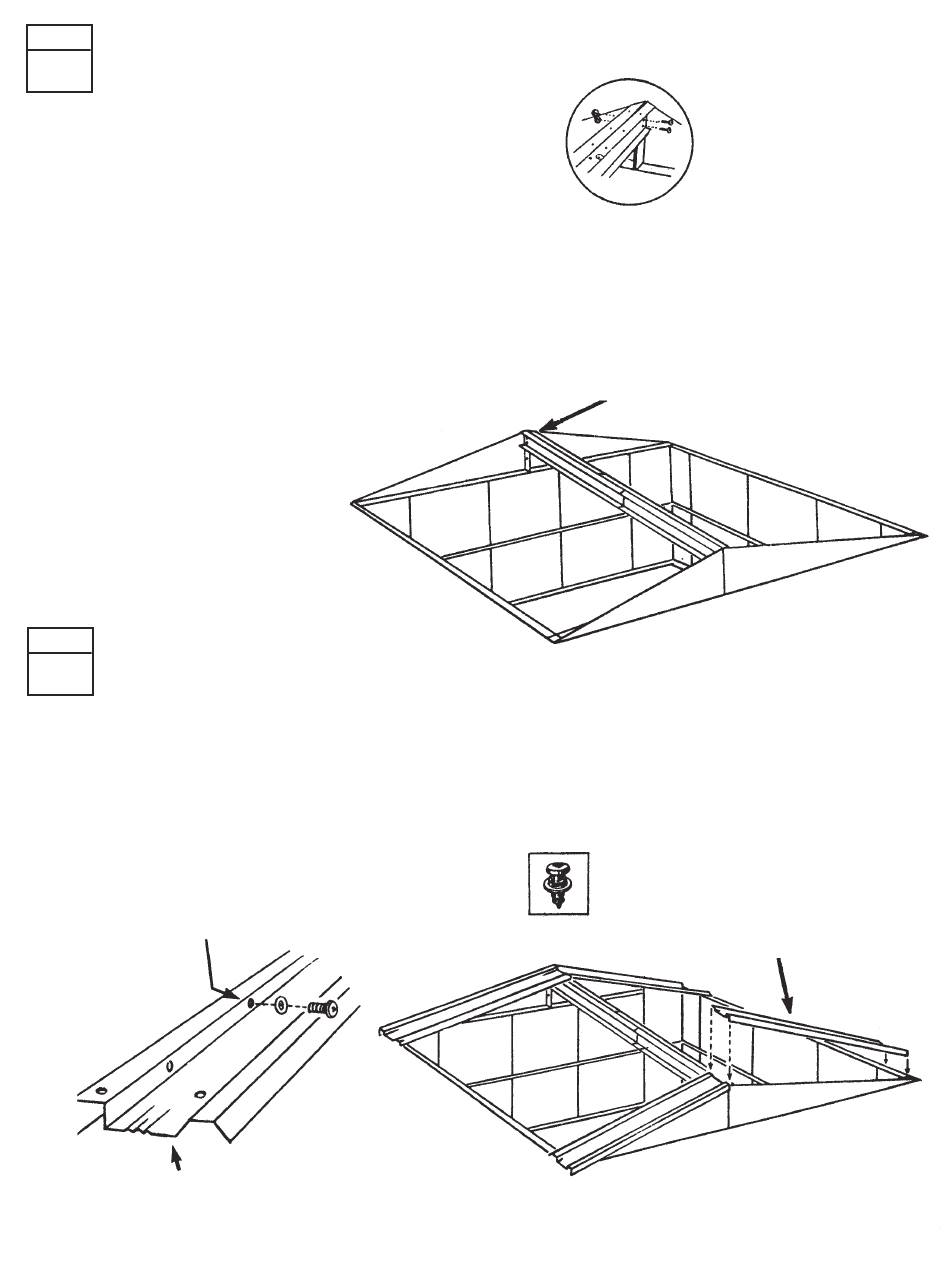

INSTALLATION DE LA POUTRE FAÎTIÈRE
13
Positionnez la poutre faîtière assemblée sur les
pignons, les rebords des pignons devant se trouver
entre les deux parties de la poutre. Voir schéma "A".
Fixez à l'aide de boulons et d'écrous.
REMARQUE - UTILISEZ SEULEMENT 2
BOULONS ET ÉCROUS À CHAQUE EXTRÉMITÉ.
ÉTAPE
PANNEAUX D'EXTRÉMITÉ DE TOIT
14
1.
Positionnez les panneaux d'extrémité de toit sur les pignons.
Alignez les trous et fixez à l'aide de boulons, avec des rondelles
entre les boulons et les panneaux d'extrémité de toit et des
écrous sur le côté extérieur du pignon.
2.
Fixez ensuite à la poutre faîtière et aux traverses supérieures
latérales, à l'aide de vis et de rondelles.
UTILISEZ DES ÉCROUS ET LES BOULONS DE 10mm
(3/8") DE LONG AINSI QUE DES RONDELLES
PANNEAU D'EXTRÉMITÉ DE TOIT
RÉF. 618H (gauche)
RÉF. 644H (droit)
REMARQUE: Le rebord de la poutre
avec le plus grand nombre de trous doit
être sur le dessus lors du montage
UTILISEZ DES ÉCROUS ET LES BOULONS DE
10mm (3/8") DE LONG
UTILISEZ LES VIS AUTOTARAUDEUSES
DE 10mm (3/8") DE LONG, ET DES
RONDELLES SUR LA POUTRE FAÎTIÈRE
ET LES TRAVERSES SUPÉRIEURES
13
SCHÉMA"A"
POUTRE FAÎTIÈRE
