Couvre-Faîtière 1; Rebord De Toit; Embout De Faîtière 2 2; Embout D'angle De Toit 4 4 - Premier Rg65 Manuel D'assemblage

ÉTAPE

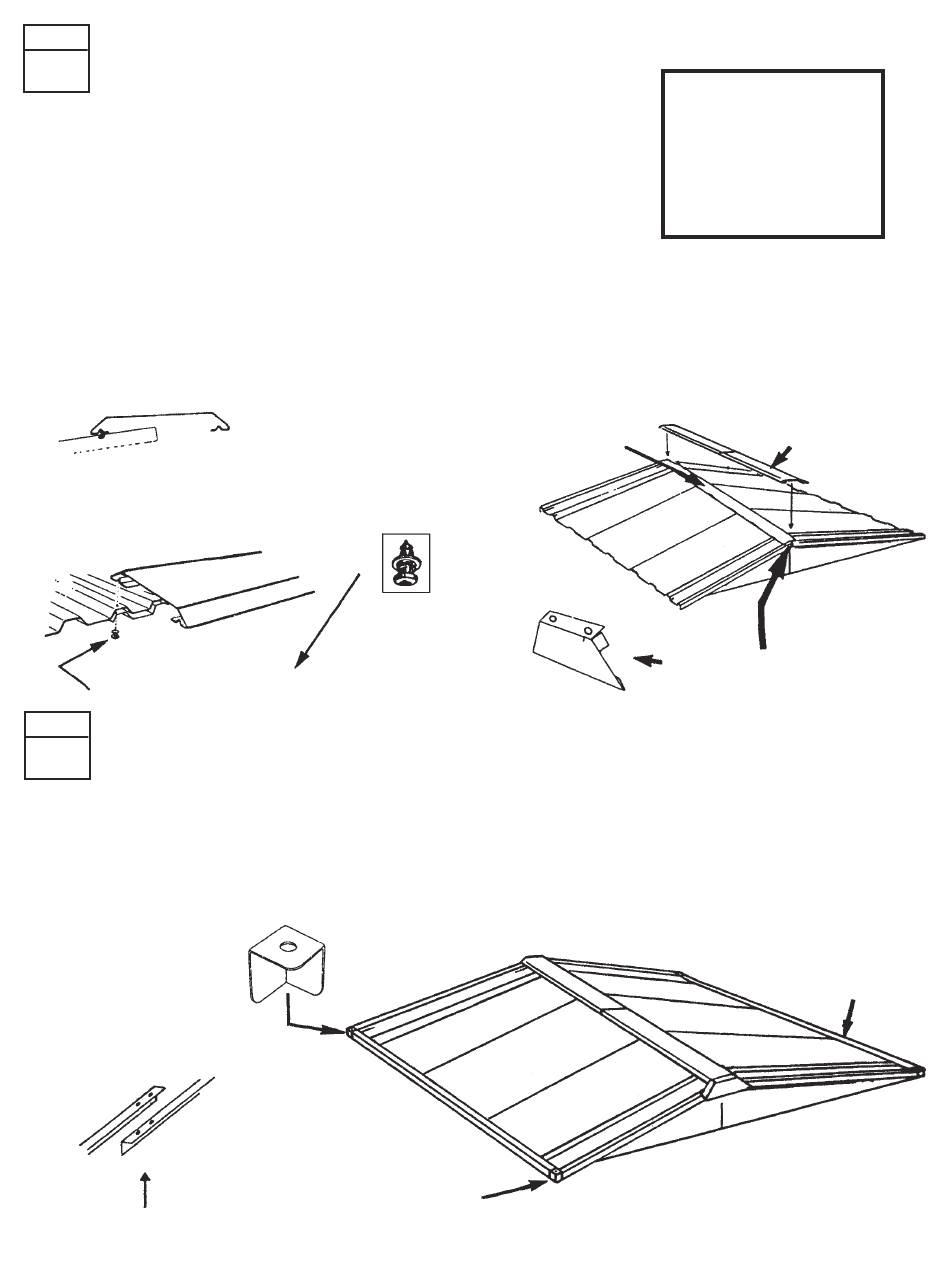

INSTALLATION DU COUVRE-FAÎTIÈRE
17
Positionnez avec soin le couvre- faîtière et faites-vous aider
1.
par une personne sur une échelle à l'extérieur de l'abri pour
pouvoir repositioner et appuyer lorsque c'est nécessaire.
De l'intérieur du bâtiment, commencez par l'extrémité d'un
2.
pignon et fixez à l'aide de vis et de rondelles, jusque dans les
trous sur le sommet formé par le chevauchement des panneaux
supérieurs de toit. Les vis doivent traverser le rebord inférieur
du couvre-faîtière.
Continuez de fixer des deux côtés en vous déplaçant des
3.
extrémités vers le centre.
Positionnez les embouts de faitière référence 49H et fixez-
4.
les à l'aide de vis.
LES TROUS DES VIS SONT DANS
LE REBORD INFÉRIEUR, DANS CES
ENCOCHES
DANS LE CHEVAUCHEMENT DES
PANNEAUX SUPÉRIEURS DE TOIT
ÉTAPE
INSTALLATION DES REBORDS ET EMBOUTS D'ANGLE DE TOIT
1 8
1.
Assemblez d'abord les pièces des rebords de toit (quantité: 2 par rebord) séparément puis
positionnez-les sur le bord des panneaux de toit, afin qu'elles les recouvrent. Fixez à l'aide de
boulons et d'écrous. REMARQUE: dans le cas des modèles 64 (6x4), 65 (6x5) et 66 (6x6),
ces pièces sont en un seul morceau.
2.
Fixez un embout d'angle de toit (quantité: 4) à chaque extrémité du rebord de toit, à l'aide
d'écrous et de boulons.
UTILISEZ DES ÉCROUS ET LES BOULONS DE
10mm (3/8") DE LONG
VIS DE MONTAGE
AVEC RONDELLE
EMBOUT D'ANGLE DE TOIT
EMBOUT D'ANGLE
DE TOIT
15
Voir pages 4 et 5
pour la description,
la référence exacte
et la quantité de
pièces
pour votre abri.
RUBAN
EMBOUT DE FAÎTIÈRE
UTILISEZ DES ÉCROUS ET
LES BOULONS DE 10mm
(3/8") DE LONG
FA15
requises
COUVRE-
FAÎTIÈRE
RÉF. 49H

REBORD DE TOIT
