Traverse Supérieure Arrière 2 2; Traverse Supérieure Latérale 2 - Premier Rg65 Manuel D'assemblage

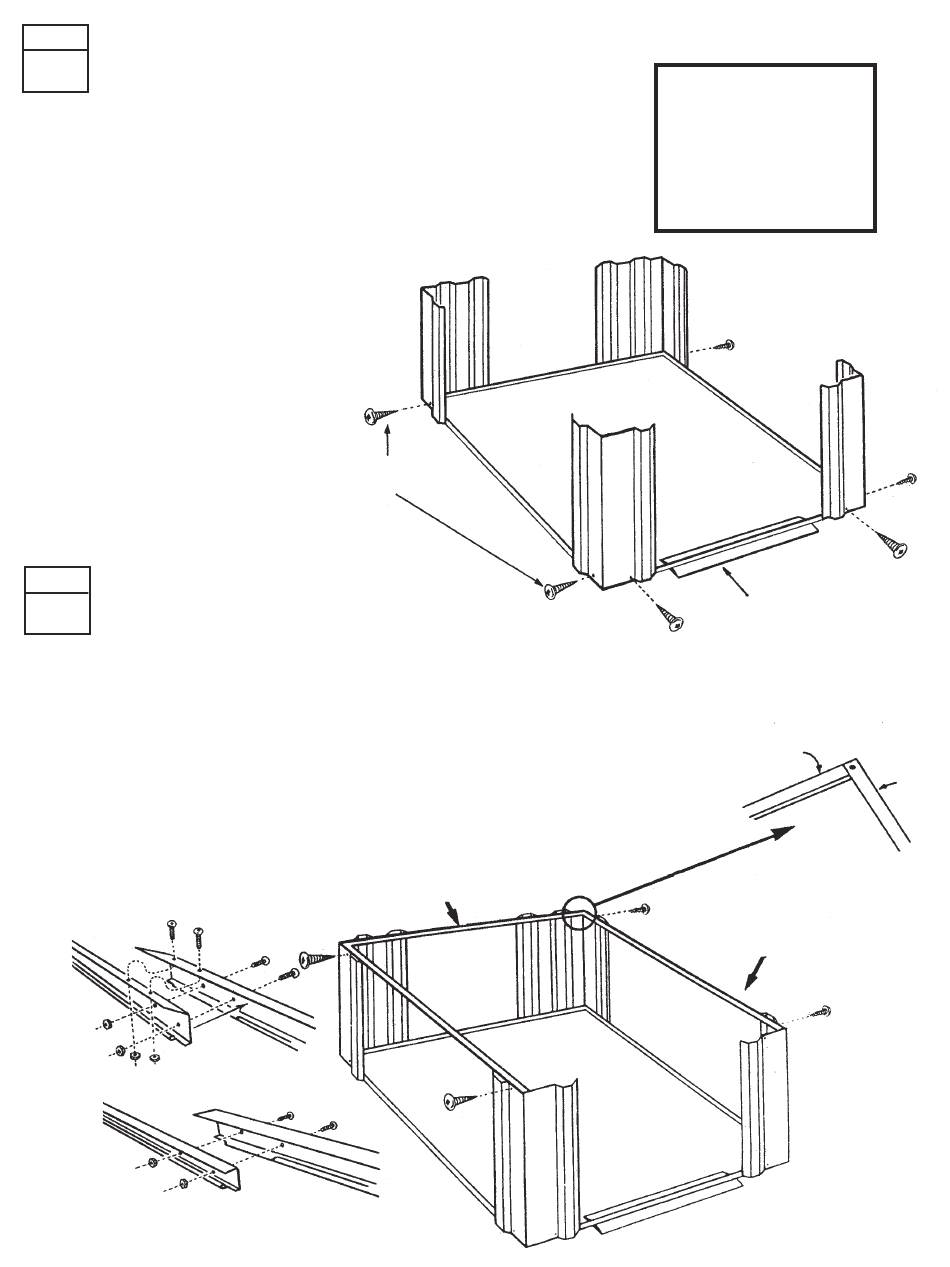

ÉTAPE
PANNEAUX D'ANGLE
4
1.
Positionnez les panneaux d'angle arrière et
fixez-les aux traverses de base arrière et
latérales, le rebord étroit du panneau sur le
côté du bâtiment.
2. Positionnez les demi panneaux d'angle avant
et fixez-les aux traverses de base avant et
latérales, le rebord étroit du panneau sur le
côté du bâtiment.
UTILISEZ LES VIS
AUTOTARAUDEUSES DE 10mm (3/8")
DE LONG
ÉTAPE TRAVERSES SUPÉRIEURES
LATÉRALES ET ARRIÈRE
5
1.
Assemblez les traverses supérieures latérales (quantité: 2) en les
faisant se chevaucher. Voir schéma "A" ci-dessous. Fixez-les à la
partie supérieure des panneaux d'angle. Procédez de même pour
l'autre côté. REMARQUE: sur les modèles 64 (6x4), 65 (6x5) et 66
(6x6) ces pièces sont en un seul morceau (pas d'assemblage
requis).
2. Répétez la procédure ci-dessus pour l'assemblage des traverses
supérieures arrière référence 640H (quantité: 2). Voir schéma "B".
SCHÉMA "A": CÔTÉ
SCHÉMA "B": ARRIÈRE
UTILISEZ DES ÉCROUS, ET LES BOULONS DE 10mm
(3/8") DE LONG
TRAVERSE SUPÉRIEURE ARRIÈRE
RÉF. 640H
8
Voir pages 4 et 5
pour la description,
la référence exacte
et la quantité de
pièces requises
pour votre abri.
ENTRÉE
ARRIÈRE
TRAVERSE
SUPÉRIEURE
LATÉRALE
FA08
CÔTÉ
