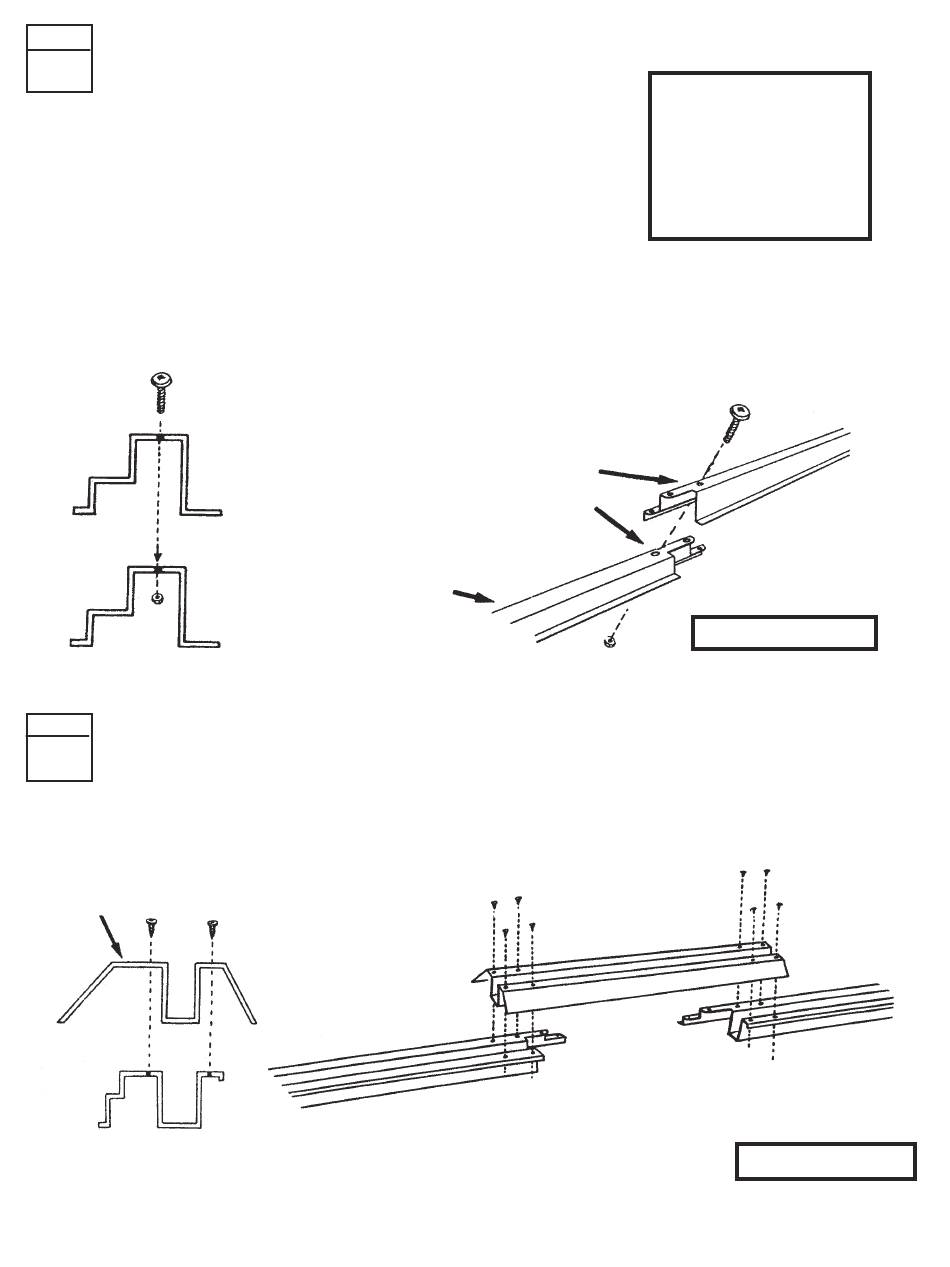

ÉTAPE
1
TRAVERSES LATÉRALES ET ARRIÈRE
1.
Assemblez les traverses de base latérales (quantité: 2)
en les faisant se chevaucher. Alignez les gros trous l'un
sur l'autre. Procédez de la même façon pour assembler
l'autre côté.
REMARQUE: Dans les abris de modèle 64 (6x4), 65
(6x5) et 66 (6x6), ces traverses sont en un seul
morceau (pas d'assemblage requis).
2.
Répétez la procédure ci-dessus pour l'assemblage des
traverses de base arrière référence 64H (quantité: 2).
INTÉRIEUR
EXTÉRIEUR
ÉTAPE
2
TRAVERSES DE BASE AVANT ET SEUIL
Espacez les traverses de base avant référence 62H (quantité: 2) et fixez le seuil
référence 610H entre ces deux pièces.
REBORD LARGE SUR L'EXTÉRIEUR
EXTÉRIEUR
TRAVERSE DE BASE
LATÉRALE
INTÉRIEUR
TRAVERSE DE
BASE AVANT
RÉF. 62H
UTILISEZ LES VIS AUTOTARAUDEUSES DE 10mm (3/8") DE LONG
GROS TROUS DE
6mm (1/4")
SEUIL
RÉF. 610H
6
Voir pages 4 et 5
pour la description,
la référence exacte
et la quantité de
pièces requises
pour votre abri.
UTILISEZ DES ÉCROUS, ET LES
BOULONS DE 10mm (3/8") DE LONG
TRAVERSE DE BASE
LATÉRALE
VU DE L'INTÉRIEUR
TRAVERSE DE BASE
AVANT
RÉF. 62H
VU DE L'INTÉRIEUR
