Repose du moyeu et du rotor
1.
Appliquez une fine couche de la graisse
spécifiée sur la fusée

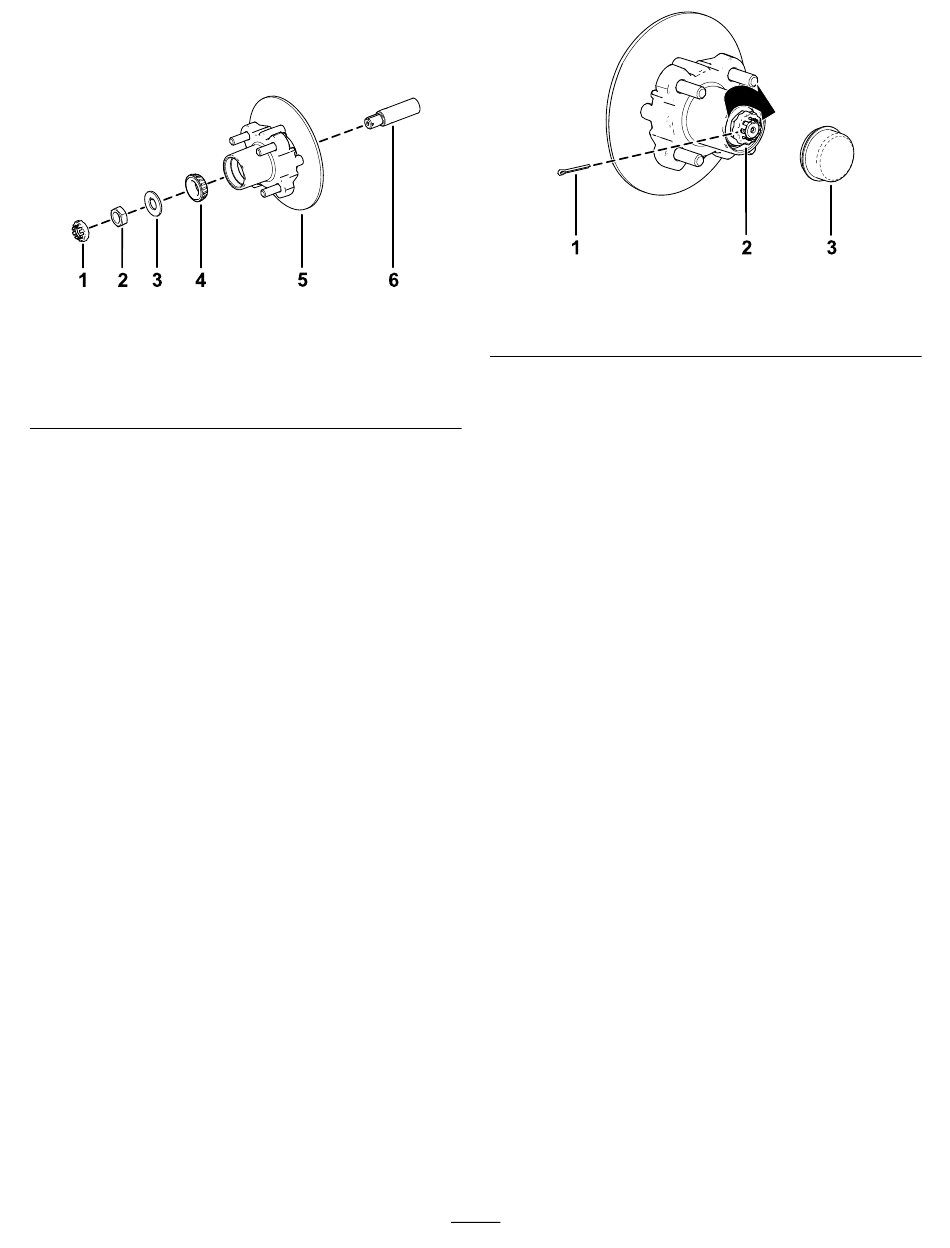

Figure 33
1. Frein d'écrou
2. Écrou de fusée
3. Rondelle-frein à languette
2.
Montez le moyeu et le rotor sur la fusée en
plaçant le rotor à l'intérieur
3.
Montez le roulement extérieur sur la fusée et
poussez le roulement contre la bague
33).
4.
Montez la rondelle-frein à languette sur la fusée
(Figure
33).
5.
Vissez l'écrou de fusée sur la fusée et serrez
l'écrou à 15 N·m tout en tournant le moyeu pour
bien asseoir le roulement
6.
Serrez l'écrou de fusée jusqu'à ce que le moyeu
tourne librement.
7.
Serrez l'écrou de fusée à un couple de 1,70 à
2,26 N·m.
8.
Placez le frein d'écrou sur l'écrou et vérifiez que
la fente du frein d'écrou et le trou dans la fusée
sont alignés et permettent d'insérer la goupille
fendue
(Figure
34).
Remarque:
Si la fente dans le frein d'écrou
et le trou dans la fusée ne sont pas alignés,
alignez-les en serrant l'écrou de fusée à un
couple maximum de 2,26 N·m.
(Figure
33).
g192344
4. Roulement extérieur
5. Moyeu, rotor, roulement
intérieur, bague et joint
6. Fusée
(Figure
33).
(Figure
(Figure
33).
1. Goupille fendue
2. Frein d'écrou
9.
Insérez la goupille fendue et repliez chaque
jambe autour du frein d'écrou
10.
Reposez le couvre-moyeu sur le moyeu
34).
11.
Répétez les opérations
le rotor de l'autre côté de la machine.
Montage des freins et des roues
1.
Nettoyez les 2 boulons à embase (⅜" x ¾") et
enduisez les filets d'une couche de composé
antigrippant.
2.
Alignez les plaquettes de frein de chaque côté
du rotor
(Figure
trous dans le support d'étrier et ceux de la
fixation du frein sur le porte-fusée
3.
Fixez le support d'étrier au porte-fusée
29) à l'aide de 2 boulons à embase (⅜" x ¾").
Serrez les 2 boulons à embase à un couple de
47 à 54 N·m.
4.
Alignez les trous dans la roue et les goujons
du moyeu puis montez la roue sur le moyeu en
plaçant la valve à l'extérieur
Remarque:
Vérifiez que la surface de montage
de la roue affleure le moyeu.
5.
Fixez la roue au moyeu avec les écrous de roue
(Figure
28).
Serrez les écrous de roues à un couple de 108
à 122 N·m.
6.
Répétez les opérations
roue de l'autre côté de la machine.
33
Figure 34
3. Couvre-moyeu
(Figure
34).
1
à
10
pour le moyeu et
29) et alignez également les
(Figure
(Figure
28).
1
à
5
pour le frein et la
g192345
(Figure
33).
