Raccordements du régulateur
Câblage de l'entrée à verrouillage en
option
L'entrée à verrouillage en option offre un moyen de
signaler à l'automate logique du système d'arrêter le
système ProBell. Lorsqu'elle est activée, elle ouvre
le contact pour éteindre l'applicateur. Si le régulateur
d'air ProBell lit que l'entrée est FERMÉE, il bloque
le fonctionnement du système et met le pistolet en
mode Pistolet désactivé. S'il détecte que cette entrée
est OUVERTE, le système fonctionne normalement.
L'optocoupleur de verrouillage en option n'est
pas préinstallé et il doit être acheté et installé
séparément. Installer le kit 24Z226 pour utiliser
l'entrée à verrouillage en option.
Pour chaque régulateur d'air ProBell, l'entrée de
verrouillage se trouve sur des borniers différents.
Retirer les câbles dans les borniers existants et les
installer dans les ports de l'optocoupleur comme
indiqué ci-dessous.
Régulateur d'air
manuel
Port opto-
coupleur 14
Port opto-
10
coupleur 13+
ATTENTION
Pour éviter tout endommagement de l'équipement,
ne pas utiliser ces borniers sans la présence d'un
optocoupleur.
18
Bornier
Régulateur d'air
électronique
9
8
9

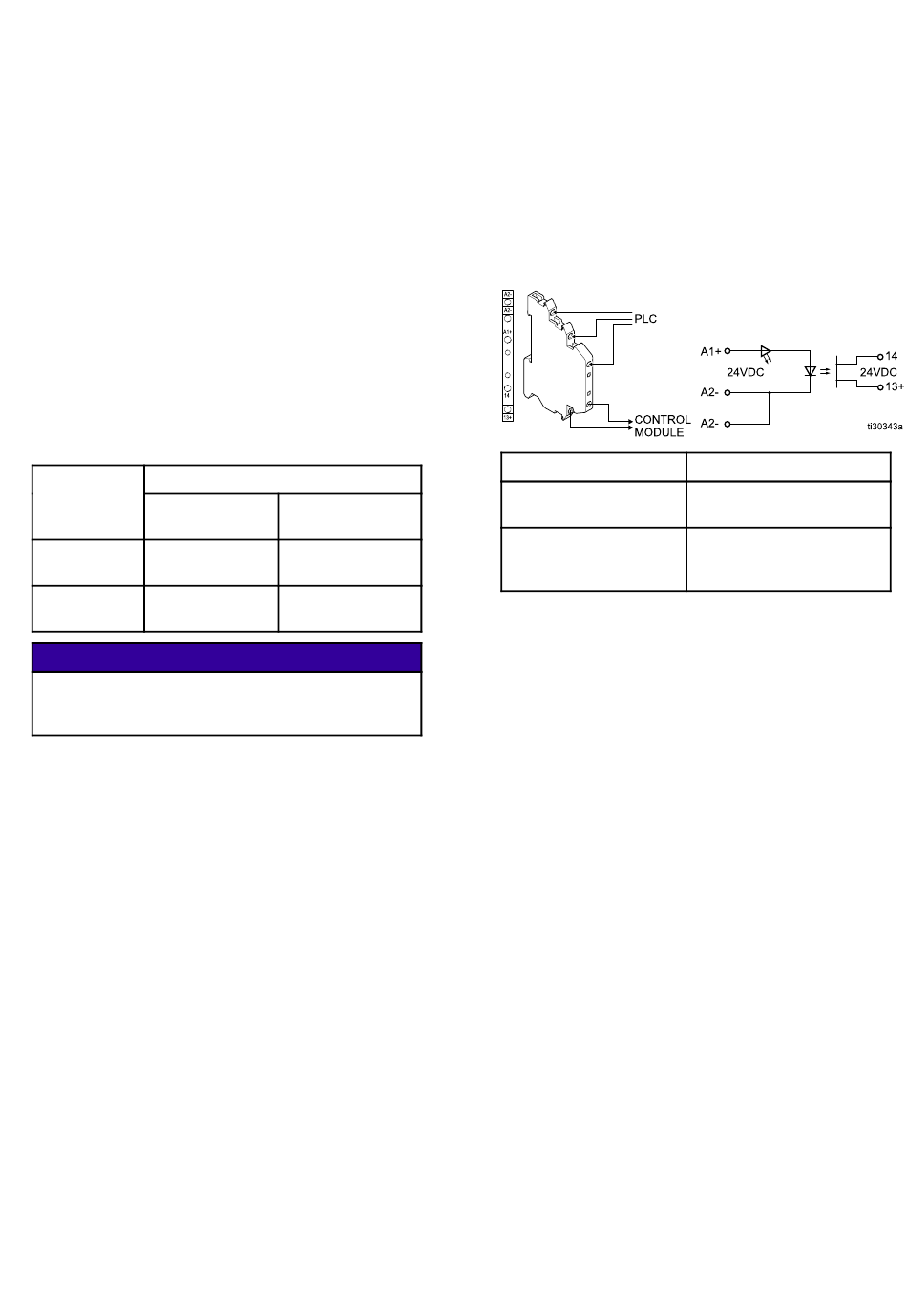

L'entrée à verrouillage en option utilise un
optocoupleur pour protéger le boîtier de contrôle du
débit d'air ProBell de Graco des tensions extérieures.
• Les ports de l'optocoupleur 13+ et 14 sont reliés
par câble au module de commande.
• Les ports de l'optocoupleur A1+ et A2- sont reliés
par câble au périphérique extérieur ou à l'API.
Appliquer le signal 24 VCC à A1+ et GND à A2–. Un
seul port A2– doit être connecté à GND, car les deux
ports étiquetés A2– sont connectés en interne.
A1+ (par rapport à A2–)
24 VDC
Moins de 13,5 VCC
Fonction
Verrouillage activé (arrêt
système)
Verrouillage inactif
(fonctionnement
système)
3A4896C
