10. Remplacement de pièces
10.1 Remplacement du rotor et du moteur
Avertissement
Vérifier que l'alimentation électrique du produit
est coupée.
Suivre les opérations 1 à 4 ci-
dessous.

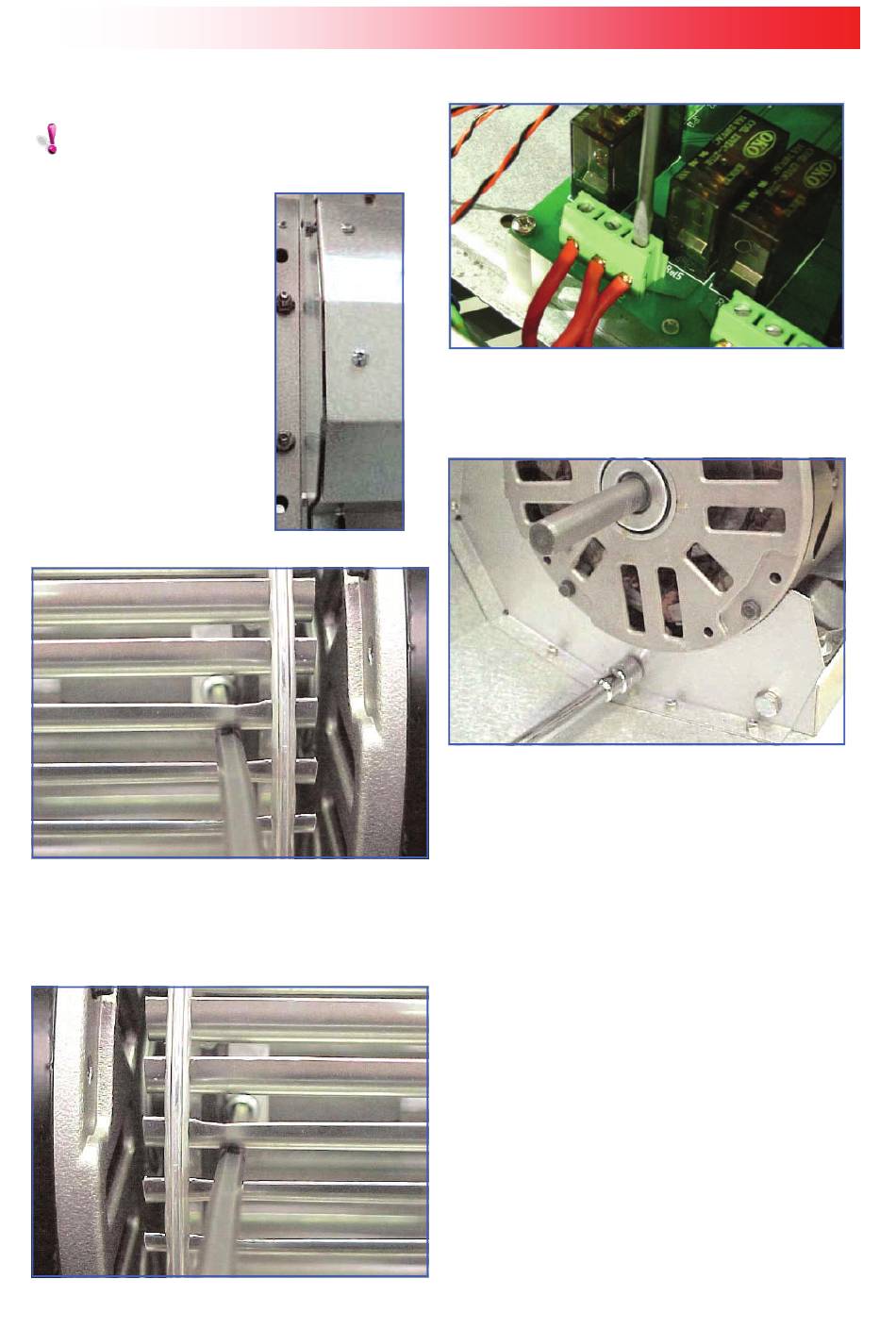

1
Enlever 3 vis de fixation de la
plaque d'appui du ventilateur
panneau d'accès.
Enlever soigneusement la
plaque, avec le boîtier
porteur, du support du rotor.
2
Desserrer la vis sans tête fixant les rotors sur
l'arbre ; enlever le rotor.
Répéter les opérations 1 et 2 pour l'autre rotor
situé en face
4
au
Débrancher les fils reliant le moteur au bornier
secteur.
5
Enlever les boulons fixant le moteur au châssis.
Remplacer le moteur conformément aux exigences.
6
Remonter en effectuant les opérations précédentes
dans l'ordre inverse, puis tester le fonctionnement
du produit.
