XA 336F-A
Zone explosible
Conseils de sécurité
1.) Installer d'après les instructions du fabricant et les normes et règles en vigueur.
2.) Le Commubox FXA 195 est un matériel associé et doit de ce fait être exclusivement utilisé en zone non explosible.
3.) Les raccordements à sécurité intrinsèque du Commubox FXA 195 peuvent mener en zone 0 et zone 20.
4.) L'installation du Commubox FXA 195 doit être faite de manière à ce que les pièces de raccordement pour les circuits de
courant externes à sécurité intrinsèque soient distantes de 50 mm au moins des pièces de raccordement ou conducteurs nus
de circuits de courant sans sécurité intrinsèque.
5.) L'installation du Commubox FXA 195 doit être faite de manière à ce que l'entrefer des pièces nues du circuit à sécurité
intrinsèque soit d'au moins 3 mm avec les pièces métalliques du boitier et d'au moins 6 mm avec les pièces nues des
circuits sans sécurité intrinsèque.
6.) Le circuit à sécurité intrinsèque est séparé galvaniquement de manière sûre de tous les autres circuits du Commubox
FXA 195 jusqu'à une valeur de crête de la tension nominale de 375 V.
7.) Si le circuit de courant à sécurité intrinsèque, qui peut être raccordé au Commubox FXA 195, est mené dans des zones com-
portant des poussières inflammables de la zone 20 ou 21, il faut s'assurer que les appareils qui seront raccordés à ce circuit
satisfont aux exigences de la catégorie 1D ou 2D et possèdent les certificats correspondants.

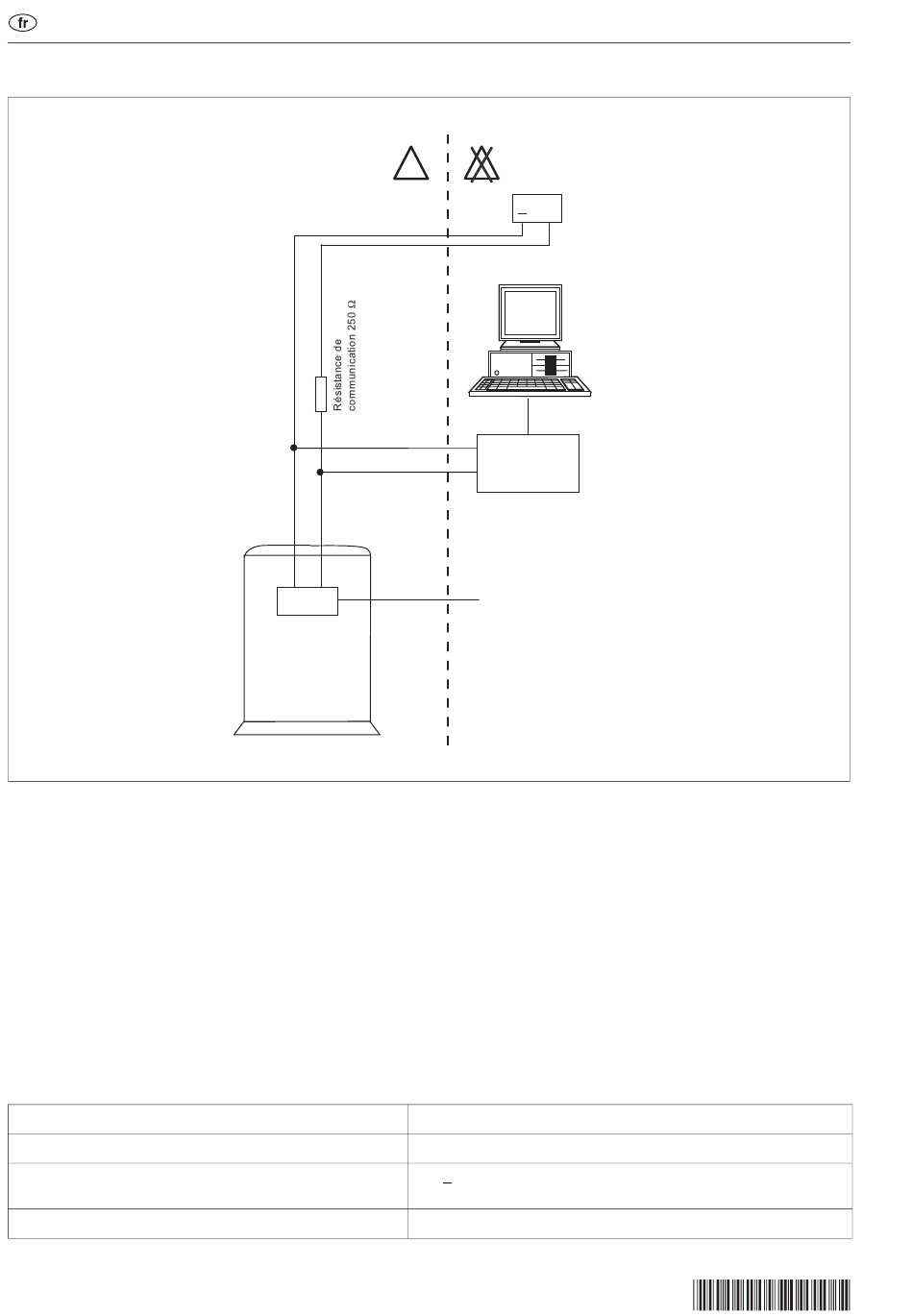

FXA 195-
Circuit d'alimentation
Circuit de communication
Gamme de température
XA 336F-A/14/fr/04.05
52027293
FM+SGML 6.0
Zone 1
Zone 21
Capteur
Zone 0
Zone 20
.
tension max
résistance HART
Zone
non
EX
EX
+
USB
4...20 mA
[EEx ia] IIC
Commubox
[EEx ia] IIC
Pour appareil actif :
alimentation séparée
II (1) GD [EEx ia] IIC
USB interface
U
< 30 V
i
–
230
1100 Ω
–
Ta =
20 °C...+50 °C
explosible
Pour appareil passif :
alimentation /API
Commubox
52027293
